六引脚贴片式传感封装元件结构

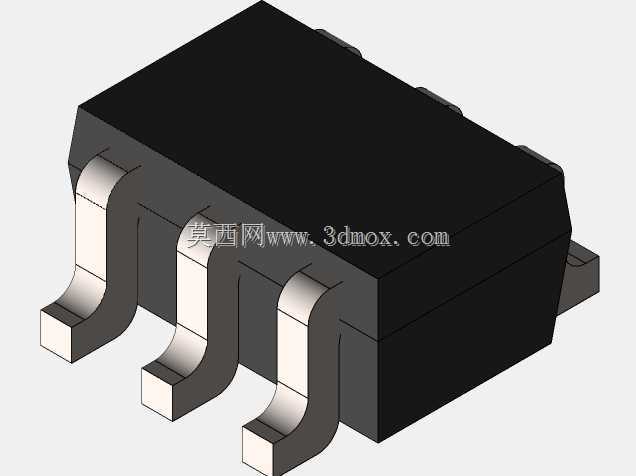

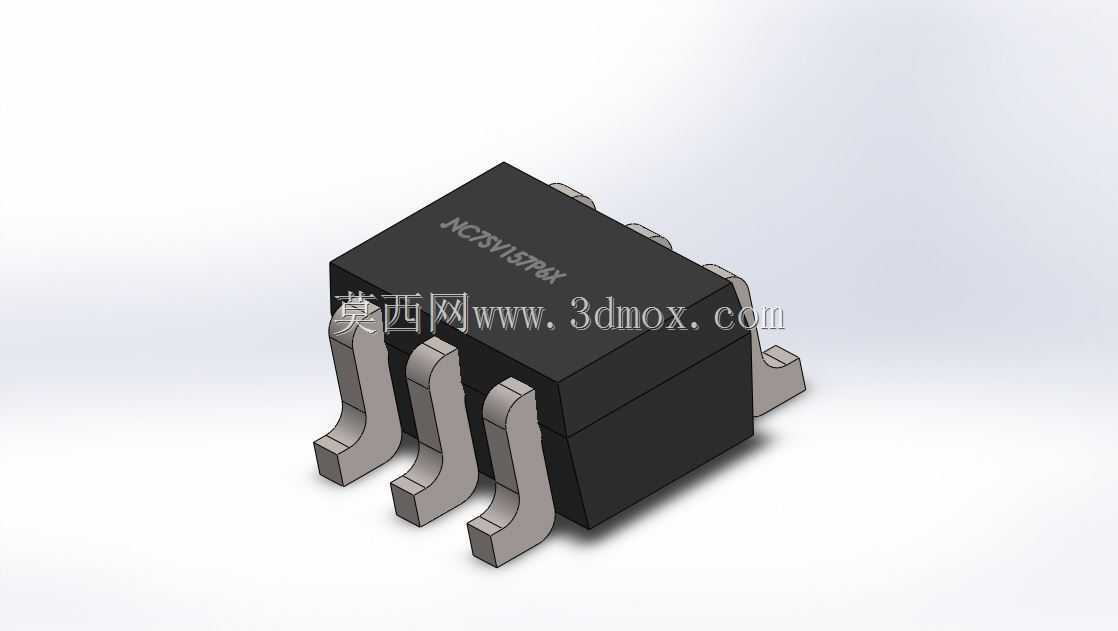

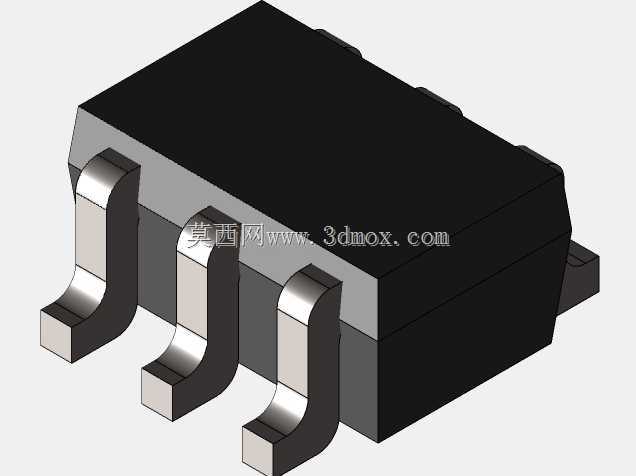

　　这款六引脚贴片封装元件的三维结构，还原了表面贴装类传感器件在板级布局中的真实装配形态，建模过程中优先核对了引脚共面度、塑封体避让空间与焊盘匹配关系，可直接用于PCB叠装校验、整机空间干涉检查以及工装定位设计参考。从实际产线应用来看，这类封装常见于小型化信号采集节点，在便携检测设备、工业控制板卡、消费电子传感模组中承担信号拾取与前端转换作用，贴片引脚采用鸥翼式成型结构，既能够补偿焊接过程中基板与元件之间的热膨胀差，也可在回流焊阶段保证焊锡沿引脚爬升至规定浸润高度，降低虚焊、立碑等工艺缺陷出现概率。塑封主体采用方正的黑色腔体造型，顶面预留丝印标识区域，建模时保留了标识区的平面特征，方便后续在工程图或装配渲染中标注器件位号与型号信息。

　　引脚沿封装两侧对称排布，每侧三只引脚的弯折半径、伸出长度与厚度均按照常规SMT工艺要求设定，引脚末端保持平整，贴装时与PCB焊盘完全贴合；设计校验阶段需要重点关注引脚外侧到塑封体侧壁的距离，该尺寸直接决定丝印框与阻焊层的外扩边界，若预留空间不足，返修时烙铁头容易碰触塑封本体造成局部损伤。在整机堆叠场景中，这类元件通常布置在板边或靠近信号采集端的位置，建模时不仅要呈现元件自身的长宽高轮廓，还要考虑上方壳体的安全间隙、下方走线的避让区域，以及邻近电容、电阻等器件的最小间距。鸥翼引脚的悬空弯折段具备一定弹性，能够吸收温循过程中产生的机械应力，避免应力直接传递至半导体芯片内部；而塑封体边角做的微小倒角处理，既符合塑封模具的脱模工艺要求，

　　也能在吸嘴取料过程中减少边角卡滞，提升贴装设备的拾取稳定性。结构建模中对引脚与塑封体结合处做了贴合实际的过渡处理，没有出现多余的尖锐凸起，能够准确反映封装在焊点形成后的整体高度，为结构工程师评估壳体内部净空、制定装配公差提供可靠依据。
