贴片式晶振电子元件封装结构

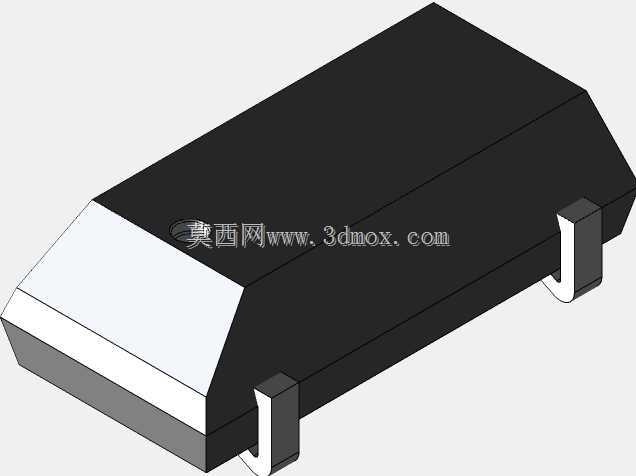

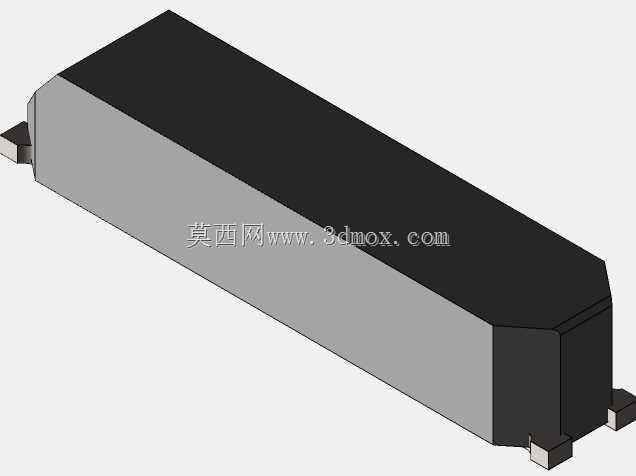

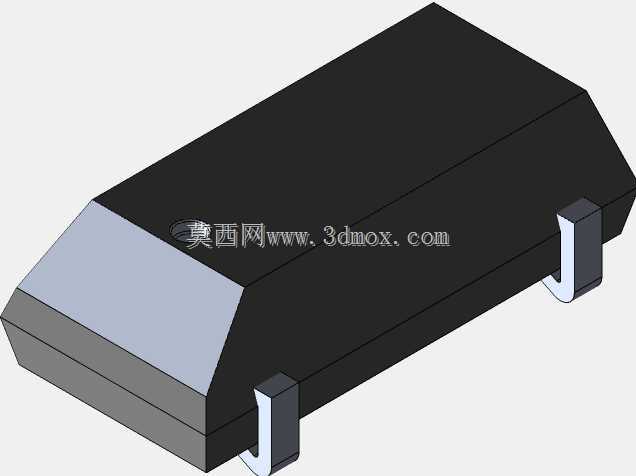

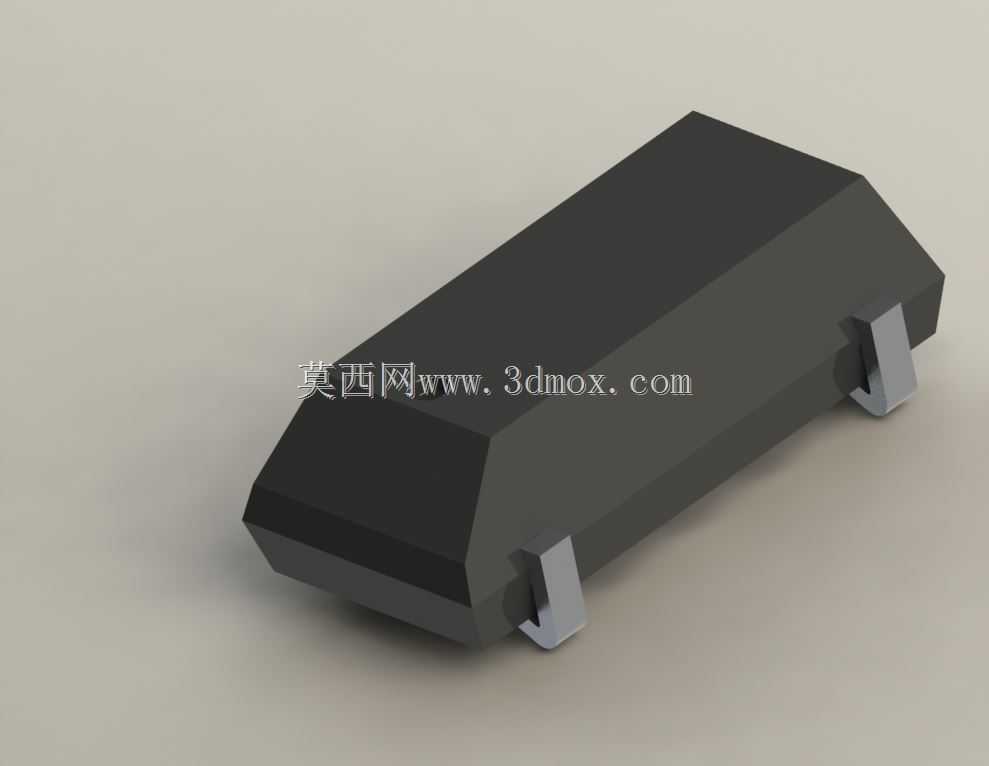

　　在消费电子、工业控制板卡及通信终端的PCB布局阶段，贴片晶振的封装干涉验证往往直接决定整板SMT良率。该三维模型完整还原了表贴型晶体谐振器的外部几何特征，重点呈现两端金属焊端与黑色塑封本体的过渡关系，可直接导入PCB装配环境进行空间占位校核。从实际产线视角看，这类元件的本体高度、焊端共面度以及端部倒角尺寸，是回流焊过程中避免立碑、偏移的关键管控项。建模时对塑封体侧面的斜切拔模角度做了精确还原，该结构既来自注塑成型的工艺需求，也在贴装吸嘴取件时提供稳定的吸附接触面。焊端采用向内弯折的鸥翼形态，弯折半径与末端平直段长度严格参照常规表贴器件的焊盘匹配规范，设计人员可据此在PCB封装库中校准钢网开口与焊盘外延尺寸，

　　避免因焊膏过量导致的元件漂移。模型同时考虑了器件在高密度板卡中的安装边界：本体下方与PCB表面的净空高度需满足助焊剂挥发与清洗要求，两端焊盘外侧预留的返修空间也可通过该装配体直接测量。在结构评审环节，工程师可借助该模型检查晶振与周边屏蔽罩、高电容或结构件外壳的安全距离，尤其在便携设备堆叠设计中，晶振上方的压迫余量是可靠性测试的必查项。不同于仅提供长宽高的简化框图，该模型对塑封体顶面的微弧过渡、边角圆角以及焊端金属层的厚度均有写实表达，能够在3D PCB检查中真实模拟贴装后的视觉效果，提前发现丝印遮挡、元件极性标识不清等装配隐患。对于需要进行整机热仿真或振动仿真的团队，该实体模型也可作为质量点与边界约束的参考载体，帮助评估不同固定方式下晶振部位的应力分布，从而在样机投产前优化板卡支撑点与布局位置，减少后期改版带来的周期损耗。
