QFP封装集成电路芯片三维结构

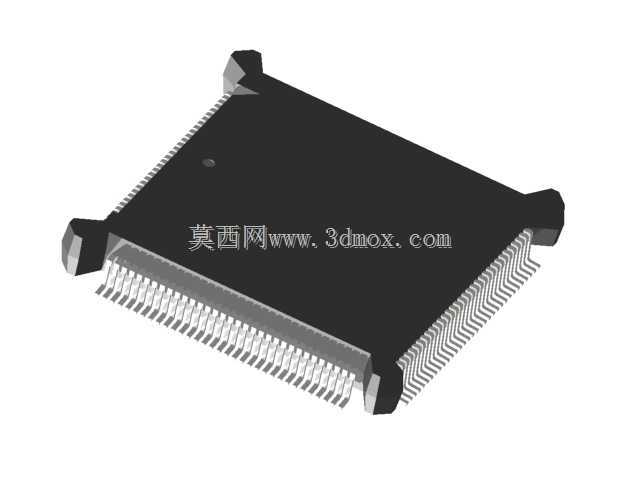

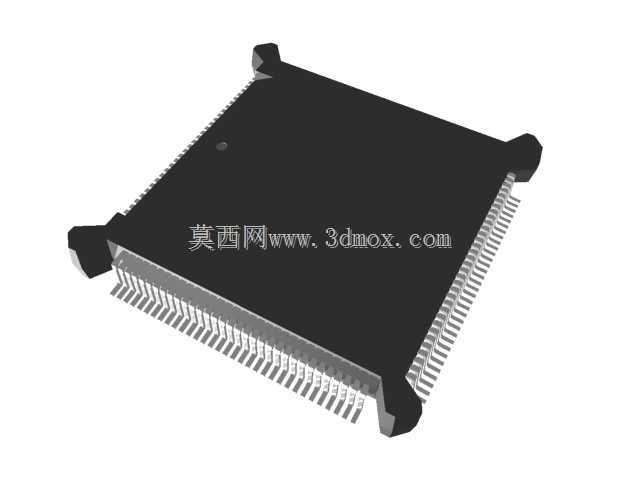

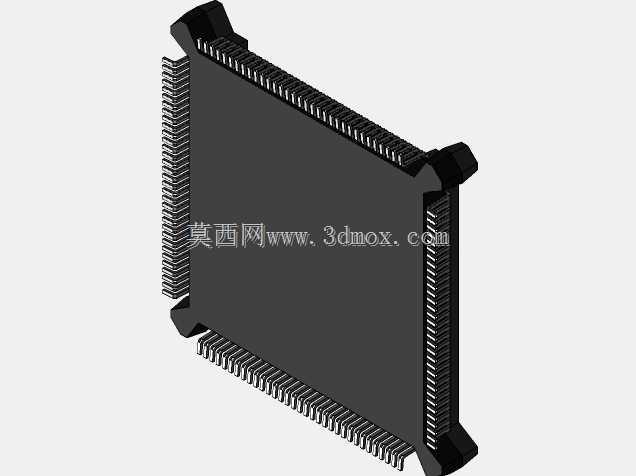

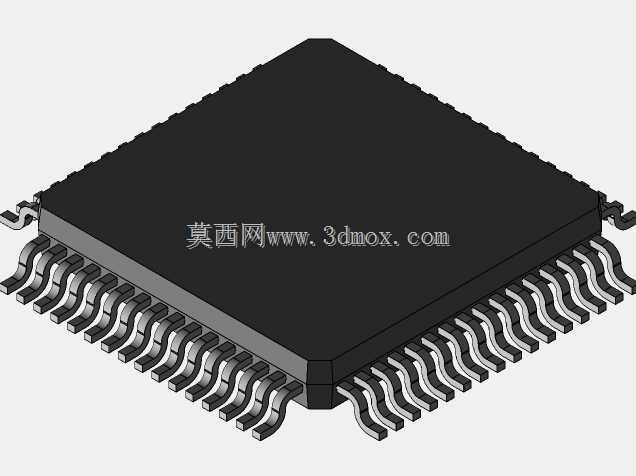

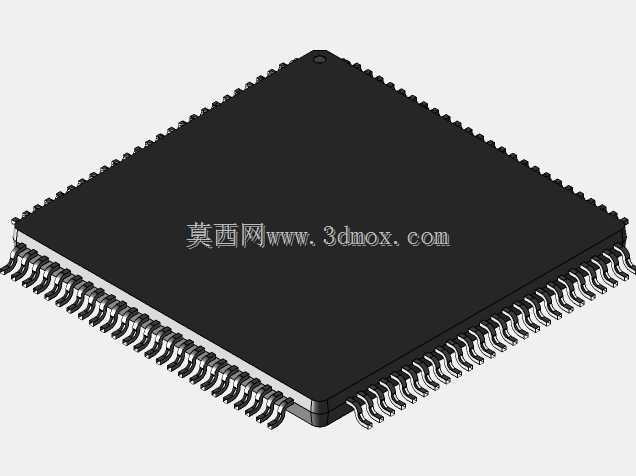

　　在电路板结构设计与整机布局阶段，封装外形的准确还原直接决定后续装配干涉检查的可靠性。这款QFP封装集成电路采用四周引出扁平引脚的结构形式，主体为黑色矩形塑封本体，四个角部带有定位凸耳，用于在贴片过程中提供视觉识别与机械限位，防止回流焊接时元件发生旋转偏移。引脚沿本体四侧均匀排列，呈鸥翼形向外弯折后向下延伸，末端形成平整的焊接接触面。这种引脚形态能够在焊接时释放部分热应力，降低芯片本体与PCB基材之间因热膨胀系数差异而引发的焊点开裂风险。建模过程中重点还原了引脚间距、引脚宽度、塑封体高度以及引脚共面度等关键边界。引脚间距决定PCB焊盘的中心距，若三维模型中引脚位置存在偏差，导入装配环境后会出现焊盘与引脚错位，直接影响后期可制造性评审。

　　塑封体下方与PCB表面之间需保留合理间隙，该间隙用于容纳焊膏厚度、锡量爬升以及清洗时助焊剂残留的流通空间，间隙过小会导致焊接后清洗困难，长期使用中可能引发绝缘电阻下降。四角定位凸耳的高度略低于引脚底面，在正常贴装状态下不接触板面，主要承担取放料时的吸嘴定位参考及视觉对中标识作用。在工业控制主板、通信终端、消费电子及汽车电子控制单元中，这类封装常用于主控、逻辑接口或驱动类芯片。结构设计人员在堆叠评估时，需要依据其外形尺寸预留元件禁布区：本体正下方通常不布置过高器件，四周引脚外侧需保留足够的返修操作空间，便于热风嘴在拆焊时均匀加热而不灼伤周边阻容器件。模型还体现了塑封体表面的轻微脱模斜度与边角圆角，

　　这些细节在真实器件中影响吸嘴抓取的稳定性，也关系到设备外壳内壁与芯片顶面之间的安全距离。对于进行整机热设计的工程师而言，准确的本体高度可用于评估散热片安装空间或导热垫压缩量；对于进行PCB Layout的工程师而言，完整的三维封装可在设计阶段直接完成三维干涉校验，避免样机制作后才发现连接器、屏蔽罩或结构加强筋与芯片冲突。引脚根部与塑封体结合处的过渡形态同样不可忽略，该区域是应力集中位置，模型中保持合理圆角有助于在进行跌落、振动仿真时更真实地反映焊点受力状态。整体建模以装配边界为核心，不刻意夸张外观纹理，而是把尺寸链、安装空间、焊接间隙和返修可达性作为表达重点，使该三维结构能够直接服务于板级布局评审、工艺文件制定与自动化产线贴装程序校验。
