贴片式圆柱二极管SMD通孔封装结构

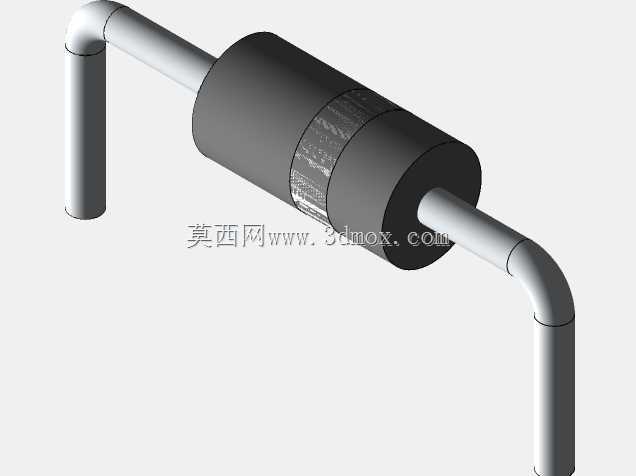

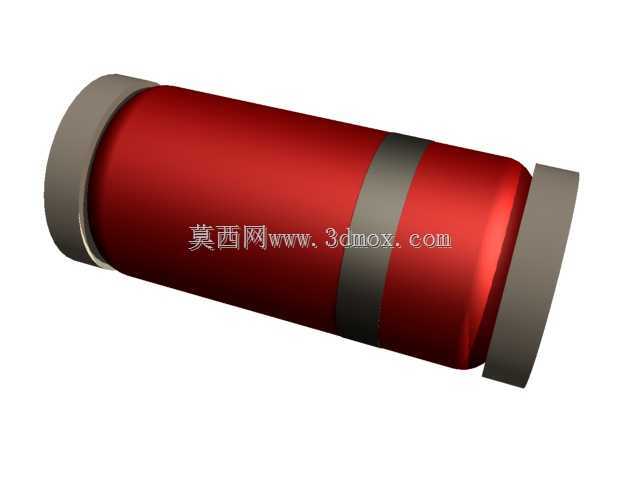

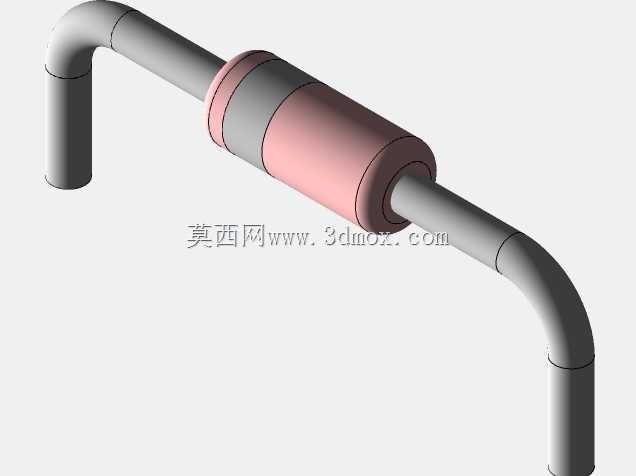

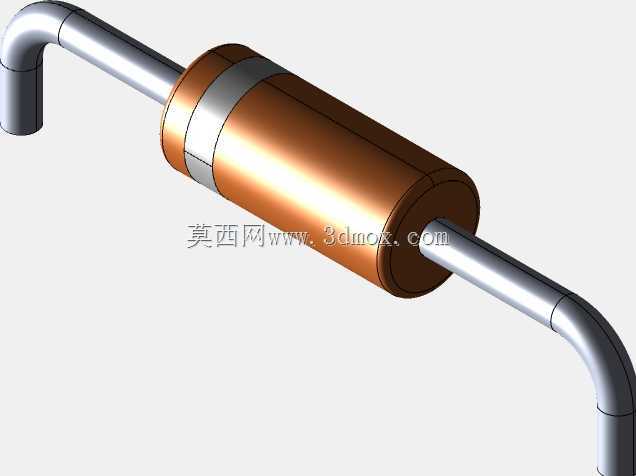

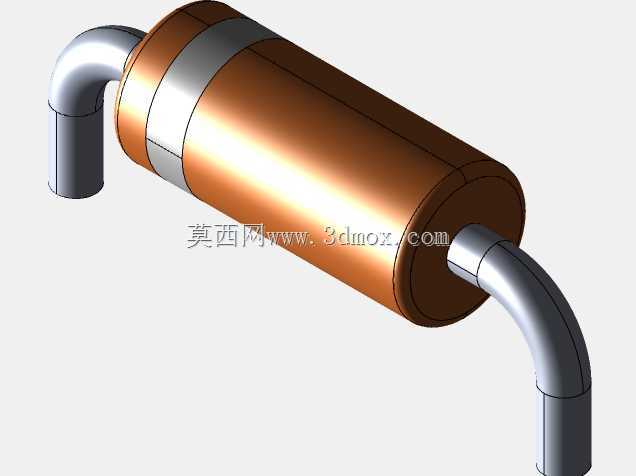

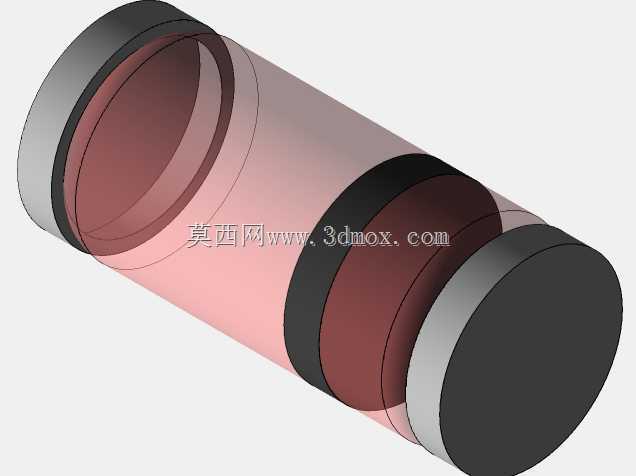

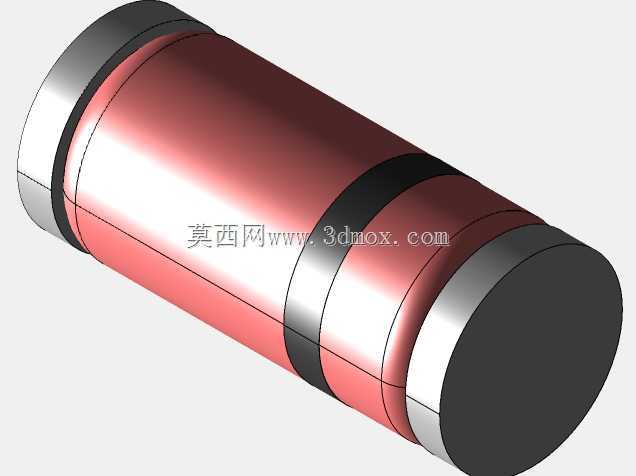

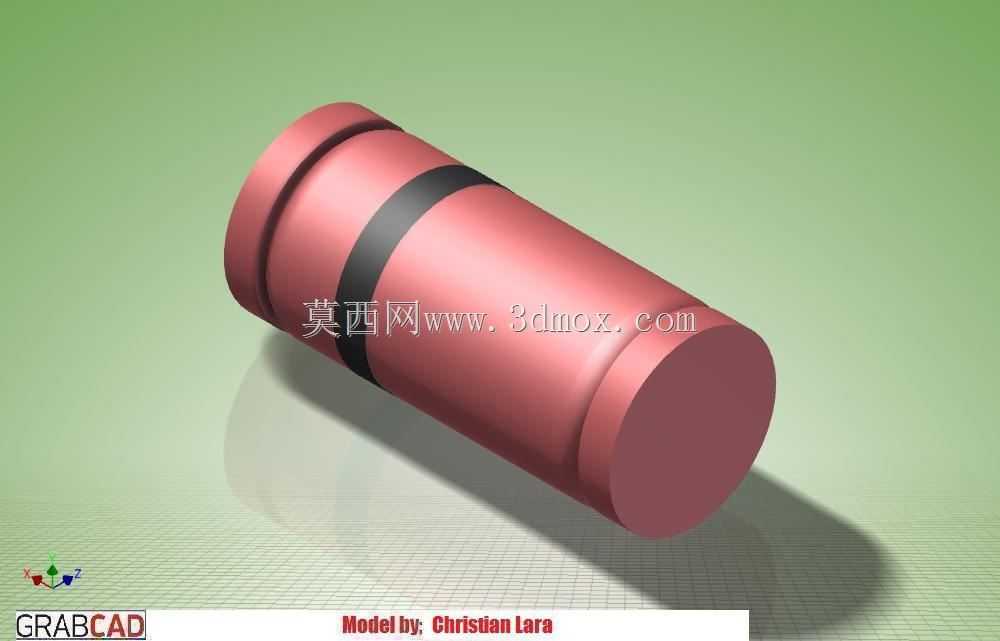

　　在消费电子、工业控制板卡以及汽车电子的PCB布局阶段，二极管的实体建模往往直接决定后期贴片良率与装配干涉风险。这款圆柱型贴片二极管的三维结构，正是为解决二维封装库难以校验空间边界的痛点而构建。其主体采用圆柱形树脂封装，中部环绕的黑色标识环用于极性区分，在自动化视觉检测中可作为方向识别特征，避免贴装反向导致的电路失效。两端金属电极端面经过平整度优化，与焊盘接触区域预留了合理的共面公差，能够适配回流焊过程中的热膨胀位移，减少立碑、虚焊等工艺缺陷。从安装边界来看，模型严格参照实际SMD通孔二极管的占位尺寸构建，圆柱体直径与长度方向均保留了器件之间的最小安全间距，在高密度布板时可直接用于校验相邻元件的高度冲突，尤其是在PCB板边缘、

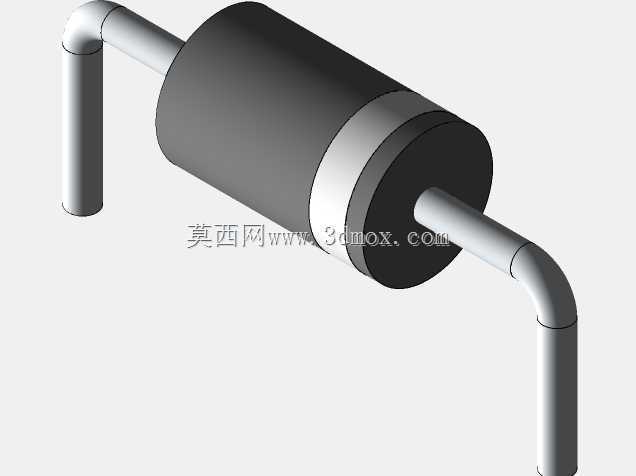

　　连接器下方以及屏蔽罩内侧等空间受限区域，能够提前发现二维设计中被忽略的三维干涉问题。设计思路上，并未单纯追求外观渲染效果，而是将电极倒角、封装拔模斜度以及标识环的凹陷深度等细节逐一还原，这些特征在手工焊接返修时会直接影响烙铁头的操作空间，在波峰焊夹具设计中也关系到器件的定位稳定性。实际选型过程中，结构工程师可借助该模型核对器件与外壳散热片、绝缘片之间的爬电距离，电气工程师则能直观确认极性方向与丝印标注是否匹配。相较于仅调用标准封装库，这种带完整外形的三维模型在样机试制前即可完成虚拟装配，大幅降低因封装尺寸不符导致的改板成本。对于小外形二极管的通孔布局验证，模型还兼顾了插件段与贴片段的过渡结构，能够清晰呈现引脚成型后的弯折半径与伸出长度，确保在混装工艺中同时满足通孔焊接与表面贴装的工艺要求。
