双规格管夹式管路固定支撑结构

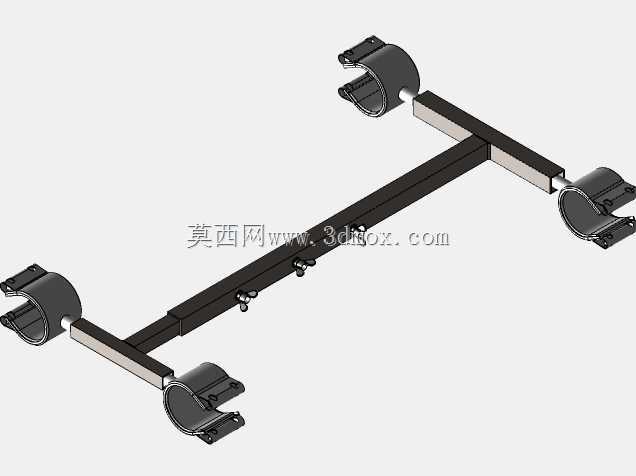

　　这款管路固定支撑结构主要面向多规格并行管路的布设场景，常见于液压动力站管线排布、工业设备气动管路走线、中小型生产车间压缩空气管路架设等工况，用来解决不同管径管路并行布设时的固定与间距保持问题，避免管路在设备运行振动、介质流动冲击下出现移位、磕碰、接口松脱等故障。结构整体采用横杆搭配双侧管夹的对称布局，中间的连接横杆采用分段嵌套式结构，可根据现场管路的实际布设间距调整横向跨度，适配不同安装空间下的管距要求，无需额外裁切或拼接支撑构件，减少现场安装的加工工作量。两端的管夹采用对开式抱箍结构，分别适配1又1/4英寸与1英寸两种常用英制管径，抱箍内侧预留了足够的容差空间，可兼容同规格下不同壁厚的金属管、硬质PVC管、

　　尼龙气动管等多种材质管路，抱箍的连接耳位置预留了标准安装孔位，既可以通过螺栓直接锁紧固定管路，也可搭配橡胶减震垫使用，进一步缓冲设备运行传递到管路的振动，降低管路疲劳损坏的概率。设计过程中优先考虑了安装便捷性，整体结构无复杂异形构件，所有零件均采用常规钣金冲压与型材切割工艺即可加工，无需开模定制，适合小批量现场加工或批量标准化生产。安装边界方面，结构的最小横向收缩尺寸可满足两管中心距120mm的布设需求，最大拉伸状态下可适配中心距300mm的管距要求，管夹的开合角度最大可达120度，穿管时无需将管路从端部穿入，可直接从管路侧方卡入后锁紧抱箍，对于已布设完成的管路改造场景尤其友好，无需拆解原有管路即可完成支撑构件的加装。

　　横杆与管夹的连接位置采用嵌入式定位结构，调整跨度时不会出现管夹偏转、错位的问题，锁紧后整体结构的侧向抗扭强度可满足常规工业场景下的管路固定需求，可承受最高1.2MPa的管路介质冲击载荷，不会出现支撑变形、管夹松脱的情况。在实际选型使用时，可根据管路的布设高度搭配对应的安装基座，将横杆中部固定在墙面、设备机架或落地支架上，单组支撑构件即可完成两根不同规格并行管路的固定，相比传统单管独立支架的布设方式，可减少约40%的安装点位，降低材料成本与安装工时，同时让管路排布更加整齐规整，方便后期的管路检修与维护。
