起重滑车吊钩组件结构设计

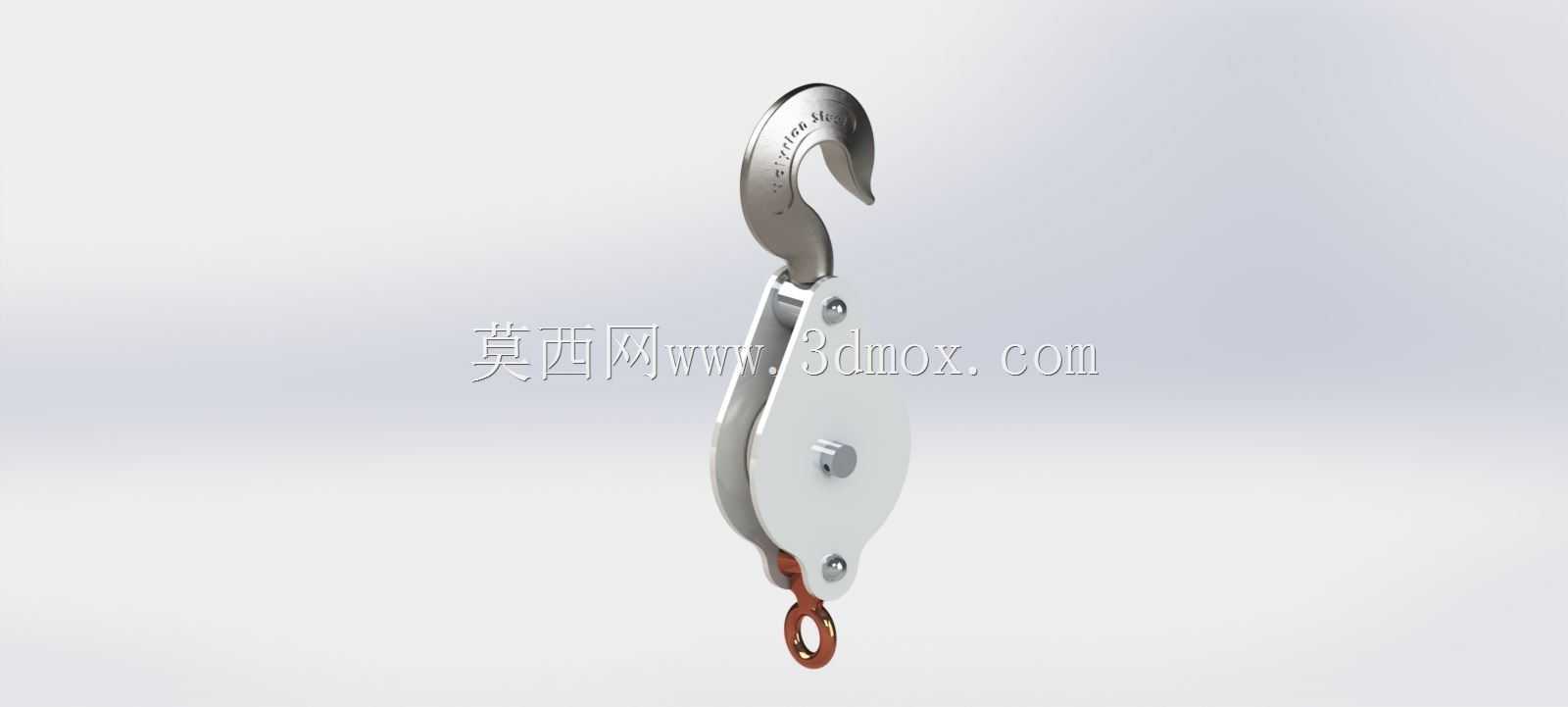

　　该模型呈现的是一种带滑轮组的起重吊钩组件，常见于车间天车、港口吊装、建筑施工、设备检修及小型物料转运场景。其核心作用是在钢丝绳牵引路径中改变受力方向，并通过吊钩下方的吊环连接吊带、卸扣或被吊工件，从而把集中载荷平稳传递到上部起升机构。

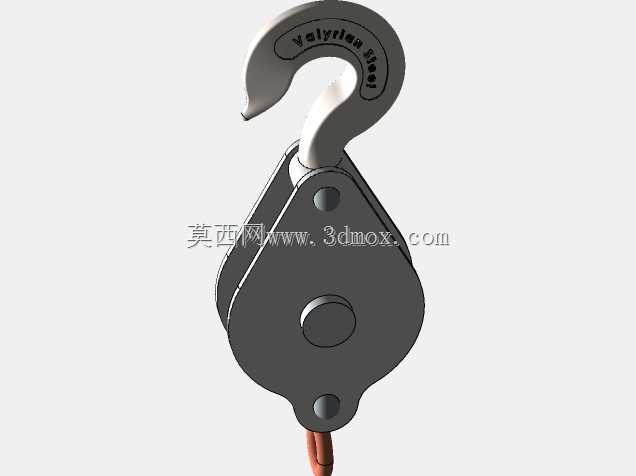

　　从结构上看，组件由上吊钩、侧板、滑轮、中心轴、紧固件和下连接环组成。上吊钩采用带安全弧度的钩体，钩尖向内回收，可降低绳索或吊梁在受拉时意外滑出的风险。钩身与侧板连接区域做了加宽过渡，避免在频繁摆动、偏载起吊时形成明显应力集中。两侧板构成滑轮的支撑框架，既承担滑轮轴的支反力，也为整体吊装提供侧向约束。

　　滑轮位于两板之间，绳槽圆弧需要与所选钢丝绳直径匹配。槽底半径过小会加剧钢丝局部挤压，过大则容易造成绳子在槽内错位；合理的槽形能够让钢丝绳在绕入和绕出时保持顺畅接触，减少磨损与附加弯曲。中心轴采用螺栓加螺母的锁紧形式，装配关系清晰，便于在三维环境中检查滑轮转动间隙、侧板平行度以及紧固件是否与绳路发生干涉。

　　下部连接环用于挂载索具，其位置位于滑轮轴线下方，使吊重作用线尽量接近组件中心。实际选型时，需要结合额定起重量、滑轮倍率、钢丝绳直径和上部吊钩开口尺寸共同确定。若用于双绳或多绳吊装，还应核算侧板间距是否允许绳索顺利通过，以及吊钩在极限偏摆角度下是否会触碰侧板或邻近结构。

　　建模时应重点控制几个安装边界：吊钩顶端到下连接环下端的总高度决定最小起升净空；侧板外宽决定组件能否进入狭窄吊点；滑轮外径与绳槽深度决定钢丝绳弯曲半径；钩口尺寸则关系到能否直接挂入吊梁或环形吊耳。对于结构设计人员，这类模型不仅用于外观干涉检查，也可作为受力分析、装配工艺编制和备件测绘的基础。把销轴、侧板、钩体和吊环分别建立独立零件后，能够更直观地验证拆装顺序，并在工程图中准确表达剖面、焊缝或关键配合面。
