防磁金属长尾夹结构设计

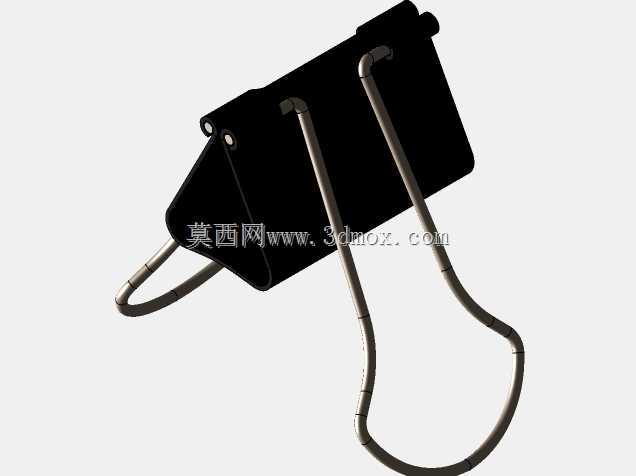

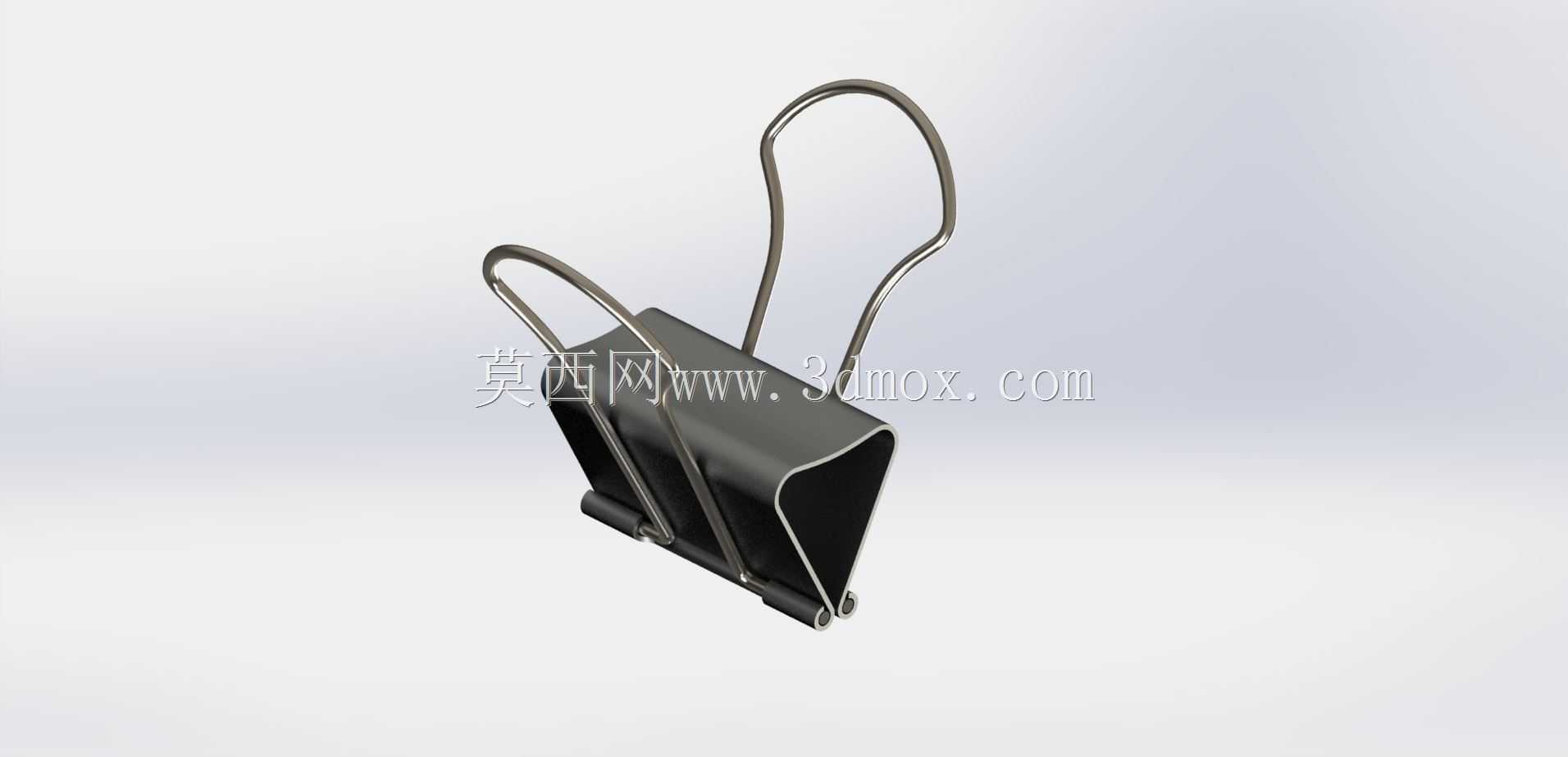

　　该模型呈现的是一种常见的金属长尾夹，主体由冲压成型的夹片与弯折钢丝手柄组合而成，适用于文档整理、图纸归集、工装临时固定以及实验台线材束紧等场景。夹身采用近似梯形的收窄轮廓，开口端略宽，便于多页纸张或薄型工件进入；夹持根部通过卷边结构形成回转支撑，钢丝手柄穿入其中，按压手柄时两侧夹片被撑开，释放后依靠金属自身弹性回复并产生持续夹紧力。这种结构没有额外销轴、弹簧或紧固件，零件数量少，装配关系直接，适合批量冲压与线材弯折加工。

　　从功能实现看，夹片内侧与被夹物接触的区域承担主要正压力，边缘做圆弧过渡可避免划伤纸面或工件表面；两片夹身对称贴合，在自然状态下保持闭合，按压尾端手柄后形成杠杆增力效果，使用者不需要很大的按压力即可获得足够开度。手柄钢丝在夹片卷圆位置既作为操作件，也参与维持夹片姿态，其弯曲半径和跨距决定按压行程与手感。若用于防磁或洁净环境，材料可选择无磁不锈钢或镍基合金，以降低对弱磁检测、精密装配区域的干扰。

　　设计这类小五金件时，需要重点控制夹片厚度、折弯回弹和卷圆直径之间的匹配。夹片过薄会导致夹持力不足、长期使用后张口松弛；过厚则会提高按压阻力，并使冲压模具磨损加快。钢丝直径与夹片卷圆内径之间应保留合理间隙，保证手柄转动灵活，同时不能因间隙过大造成夹片晃动。夹身宽度、背部高度和手柄展开高度共同决定外形包络，模型中可据此检查堆叠存放、盒装排列以及与文件夹边缘的干涉情况。

　　在三维建模过程中，夹片部分适合用钣金思路建立，先绘制展开轮廓，再完成两侧折弯、端部卷圆和背部成型；手柄则通过扫掠或空间曲线建立连续线材形态。装配验证时应关注手柄压至最大开度时钢丝与夹片外侧的相对位置，避免运动过程中发生自干涉。对于需要把该夹具放入设备内部的场合，还要核算闭合状态下的总宽度、最大张开高度以及夹持厚度范围，从而判断其是否能在狭窄安装边界内完成临时固定。该结构虽然尺寸较小，但把弹性夹持、杠杆操作和冲压成型结合在一起，是理解通用五金件简化设计的典型案例。
