组合式L型传感安装固定支架结构

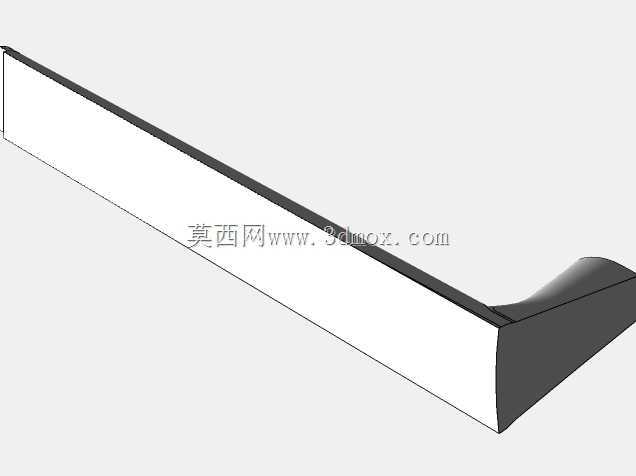

　　该构件属于传感检测系统中的安装与限位组合件，整体呈L型折弯形态，长直段承担主要安装面与走线覆盖功能，短折边用于侧向定位、抵接或形成止挡边界。在自动化产线、设备机架、工装夹具以及小型检测工位中，这类构件常用来固定接近开关、光电传感器或小型触发元件，也可作为门板、滑台、推块的辅助限位件使用，避免检测元件直接暴露在碰撞、剐蹭或油污环境中。

　　从结构思路看，长直板提供连续的安装平面，可根据现场孔位在长度方向灵活布置固定孔，适配不同间距的机架型材；端部折边形成垂直支撑，既提高构件自身抗弯刚度，也能在装配时快速贴靠基准面，减少调整时间。折弯处保留均匀过渡，避免应力集中，在频繁受侧向推压或轻微振动的工况下，能够保持安装位置稳定。板面宽度与厚度按轻载支撑需求设定，既不会因过于厚重占用过多空间，也能保证传感器安装后不出现明显晃动。

　　实际选型时，需要重点核对长直段的有效长度与设备内部安装边界。若用于型材机架，应确认折边高度是否与相邻管线、滑块或护罩发生干涉；若作为触发挡片使用，则短边端面到传感器感应面的距离必须落在检测范围内，同时保证运动件通过时不会撞击板面。长边上的孔位建议设计成长圆孔或预留多孔位，便于现场沿长度方向微调检测位置；折边侧可根据需要增加沉孔或压铆螺母，使装配从单侧完成，提高检修效率。

　　三维建模过程中，折弯半径、板厚和展开长度需要保持一致，折弯线两侧的平面度应满足贴装要求。长直边作为主要受力面，边缘应做去毛刺处理，防止装配时划伤线缆或操作人员。若用于存在油污、切削液的环境，表面处理可结合发黑、镀锌或喷塑进行选择；若仅用于干燥的装配工位，普通钣金件即可满足需求。该结构不追求复杂造型，而强调安装适应性、定位可靠性与空间紧凑性，适合在小型设备、检测治具和非标自动化机构中作为通用支撑限位单元使用。
