工业控制用船型翘板中断开关结构

　　该翘板式中断开关主要面向工业控制柜、机电设备操作面板、小型配电回路的本地通断场景，额定承载能力覆盖10A/27V等级的直流控制回路，也可适配同等级交流信号回路，在机床操作站、输送线本地按钮盒、小型设备主控面板中承担电源切断、模式切换的功能。

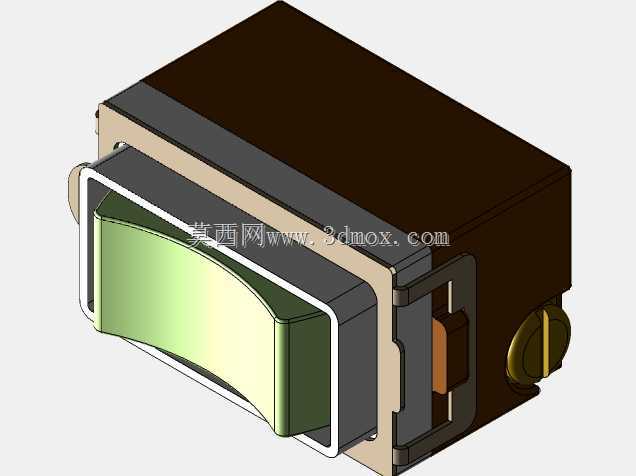

　　从结构布局来看，模型完整还原了开关的装配层级：前端为内凹弧形翘板按键，按键表面做弧度处理以贴合指腹按压触感，按键外围设置矩形安装边框，边框与面板贴合面预留密封衬垫安装槽，可在普通工业环境下阻挡粉尘沿按键缝隙进入内部。壳体后部为容纳动触头、静触头、弹簧复位机构的腔体，侧部伸出的接线端子采用螺钉压紧结构，无需专用冷压端子即可完成导线连接，适配现场布线的快速作业需求。

　　安装边界方面，该开关采用面板卡入式安装结构，安装时仅需在面板开出对应矩形开孔，将开关本体从面板前侧推入，依靠壳体两侧的弹性卡扣即可完成固定，无需从背部额外旋紧螺母，单人即可完成装配。壳体后部的接线区域预留足够的导线弯折空间，适配1.5-2.5平方毫米的多股铜芯导线，接线完成后导线不会与面板背部的其他元器件产生干涉。

　　设计思路上，该开关优先保证操作的可靠性与防误触能力：翘板的按压行程设置在合理区间，按压力度经过匹配，既不会因轻微触碰产生误动作，也不会因按压力度过大造成操作疲劳。内部触头采用快动式结构，通断过程中触头快速闭合与分离，减少电弧对触头的烧蚀，提升带载通断的使用寿命。壳体采用阻燃工程塑料材质，满足低压电器的耐热、耐燃要求，在回路出现过载异常时可降低壳体起火蔓延的风险。

　　三维建模过程中，各零件的配合公差均按照实际五金配件的装配要求设定：卡扣与面板开孔的间隙、按键与边框的活动间隙、端子螺钉的行程都做了还原，可直接用于面板开孔设计、装配干涉校验，也可作为电气控制柜布线仿真的元器件模型使用。模型同时还原了产品的外观分色与结构细节，按键、边框、壳体、端子的结构区分清晰，能够直接用于设备操作面板的可视化展示与装配工艺验证。
