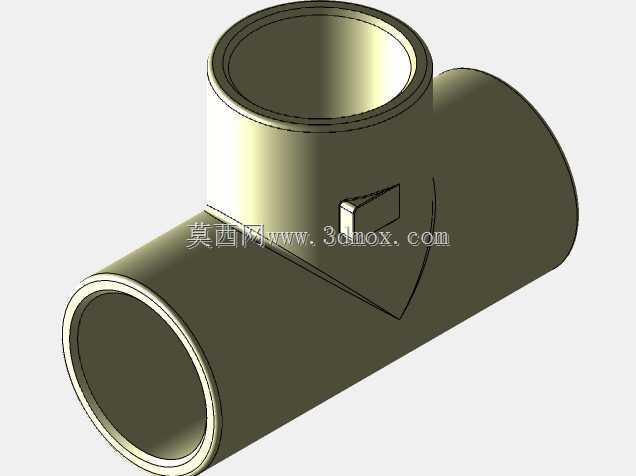

CPVC材质等径三通管路接头结构

　　这款CPVC等径三通管件，主要面向民用冷热水输送、化工腐蚀性流体管路、消防喷淋支管等场景的管路分流需求，在常温承压流体输送系统中承担三路管路连通的核心作用，相比金属三通具备更优异的耐酸碱腐蚀性能，重量更轻，安装时无需做防腐处理，能大幅降低现场施工的工序复杂度。从结构设计来看，三个接口均采用承插式连接结构，接口内径匹配对应公称外径的CPVC管材，承插段预留了标准的粘接间隙，施工时涂抹专用CPVC粘接剂即可完成密封固定，接口处的加厚凸圈设计，既可以在管材插入时起到定位作用，避免管材插入过深导致管路通径缩减，也能强化接口位置的结构强度，降低管路承压时接口开裂的风险。三通主体采用等径流线型内腔设计，三个通路的交汇位置做了圆弧过渡处理，

　　没有直角突兀结构，能有效降低流体经过时的局部阻力，减少管路系统的压损，同时避免流体长期冲刷直角位置造成的结构磨损，延长管件的实际使用寿命。外形尺寸上严格遵循ASTM D-2846标准中SDR11系列的尺寸要求，1/2英寸规格的接口尺寸适配常规家装、小型化工管路的通用管材，安装边界上三个接口的轴向长度预留了足够的操作空间，在狭窄的管路排布场景中，不需要额外调整相邻管件的间距即可完成粘接操作，侧壁的小凸台结构是生产注塑时的工艺残留定位结构，不影响实际安装密封性能，建模时完整还原了该细节，能让工程人员在做管路排布装配仿真时，提前预判该结构是否会和相邻管路、固定管卡产生干涉，避免现场安装时出现装配冲突。

　　建模过程中严格按照标准尺寸还原了承插段的深度、外壁厚度、交汇圆角的曲率，所有尺寸公差参考行业通用的管件生产公差范围，在做管路系统整体装配时，可以直接调用该模型完成干涉检查、管路走向模拟，不需要额外调整尺寸参数，能有效缩短管路系统的设计周期。
