CPVC材质等径直通管道接头结构设计

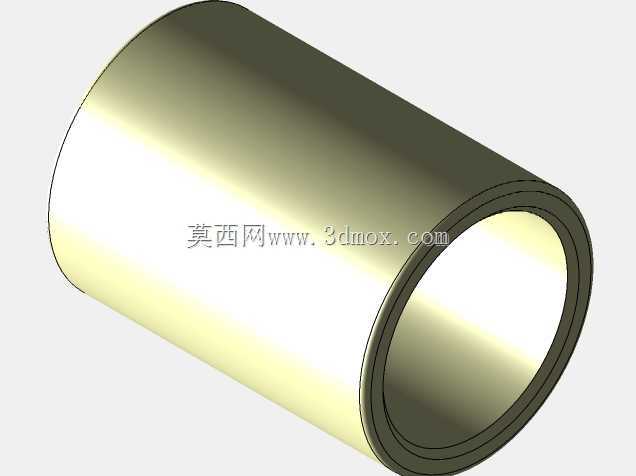

　　这款CPVC等径直通接头主要应用于冷热水输送管路、化工腐蚀性介质输送管线的同管径管材对接场景，在民用建筑给排水、工业酸碱流体输送、消防喷淋管路系统中都能见到这类接头的身影，核心作用是实现两段同规格CPVC管材的轴向对接，保证管路连通的同时维持内壁通流截面的一致性，避免因连接结构造成的流阻突变。从结构设计来看，整体采用直通式套筒结构，两端为承插式接口，内壁加工有适配对应管材外径的承插深度段，安装时配合专用CPVC粘接剂，将管材插入承口后即可形成牢固的密封连接，无需额外加装密封垫片，依靠溶剂粘接的熔合效果实现静密封，可承受对应管材等级的额定工作压力。设计过程中严格遵循ASTM D-2846标准中SDR-11系列管材的配套尺寸要求，

　　承口的内径公差控制在适配对应1/2英寸规格管材外径的范围内，承口深度满足标准规定的最小插入长度要求，避免因插入深度不足导致的连接脱开、渗漏风险；接头的外壁厚度按照SDR-11的标准径壁比计算，保证整体承压能力与所连接的管材保持一致，不会出现管路系统的承压薄弱点。接头整体外形为光滑圆柱结构，外壁无额外凸起结构，安装后可直接嵌入墙体预埋槽、管路保温层内，不会因为外形突兀造成安装空间的额外占用，两端承口端部做了微小的倒角处理，既方便安装时管材的导入，也能避免粘接剂被管材端部刮除堆积，影响粘接密封效果。从通流特性来看，接头的内壁与对接管材的内壁保持齐平，没有台阶式的缩径或者扩径结构，流体经过接头时的流阻损失极小，

　　不会在接头位置形成介质滞留区，对于输送含微小杂质的流体或者洁净流体都有较好的适配性，也不容易在接头位置形成结垢堆积，长期使用的通流稳定性更好。材质选用CPVC也就是氯化聚氯乙烯，相比普通PVC材质拥有更高的耐温等级，可长期输送最高90摄氏度左右的流体，同时具备优异的耐酸碱腐蚀性能，适配多数化工流体的输送需求，材质本身的刚性较好，粘接后的连接强度高，抗轴向拉脱能力强，在管路存在轻微振动或者热胀冷缩位移的场景下也能保持可靠的连接密封性能。在安装边界上，这款接头的整体轴向长度较短，安装时只需要保证两端管材有足够的直线插入段即可，不需要额外的操作空间，在狭窄的管路布设场景比如吊顶内、墙体预埋、设备内部管路排布中都能灵活使用，不需要借助专用的安装工具，只需要按照规范完成管材端面切割、倒角、涂胶、插接步骤即可完成安装，施工效率较高。
