工业级双路电源输入连接插座结构设计

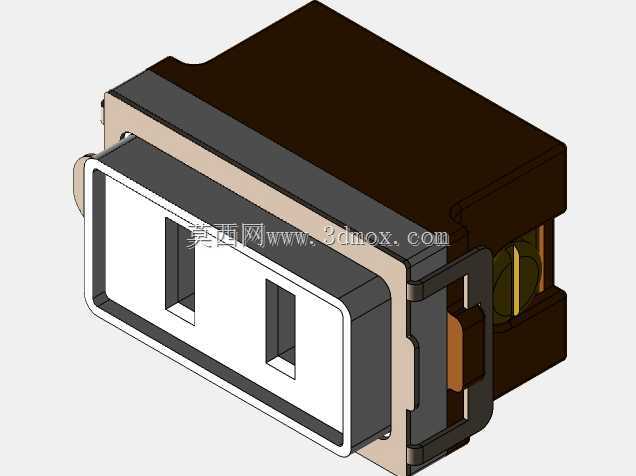

　　这款双路供电接口部件，主要面向工业配电场景下的固定式供电接驳需求，适配额定15A通流能力、127V/389V宽电压等级的交直流供电回路，常见于工业控制柜内部供电输入、小型机电设备外接电源接驳、户外临时配电回路终端取电等场景，能够在存在一定振动、温湿度波动的工业环境下维持稳定的电气连接性能。从结构设计逻辑来看，整体采用嵌套式分层装配思路，外层为高强度绝缘壳体，选用耐温阻燃的工程塑料材质，既能够隔绝相邻导电回路的爬电风险，也可以为内部导电铜件提供物理防护，避免装配、运维过程中外力磕碰导致的接触件变形；壳体边缘设置了一体式卡扣安装结构，无需额外紧固件即可快速嵌入设备面板的预留安装位，安装边界适配标准面板开孔尺寸，卡扣的预紧力经过调校，

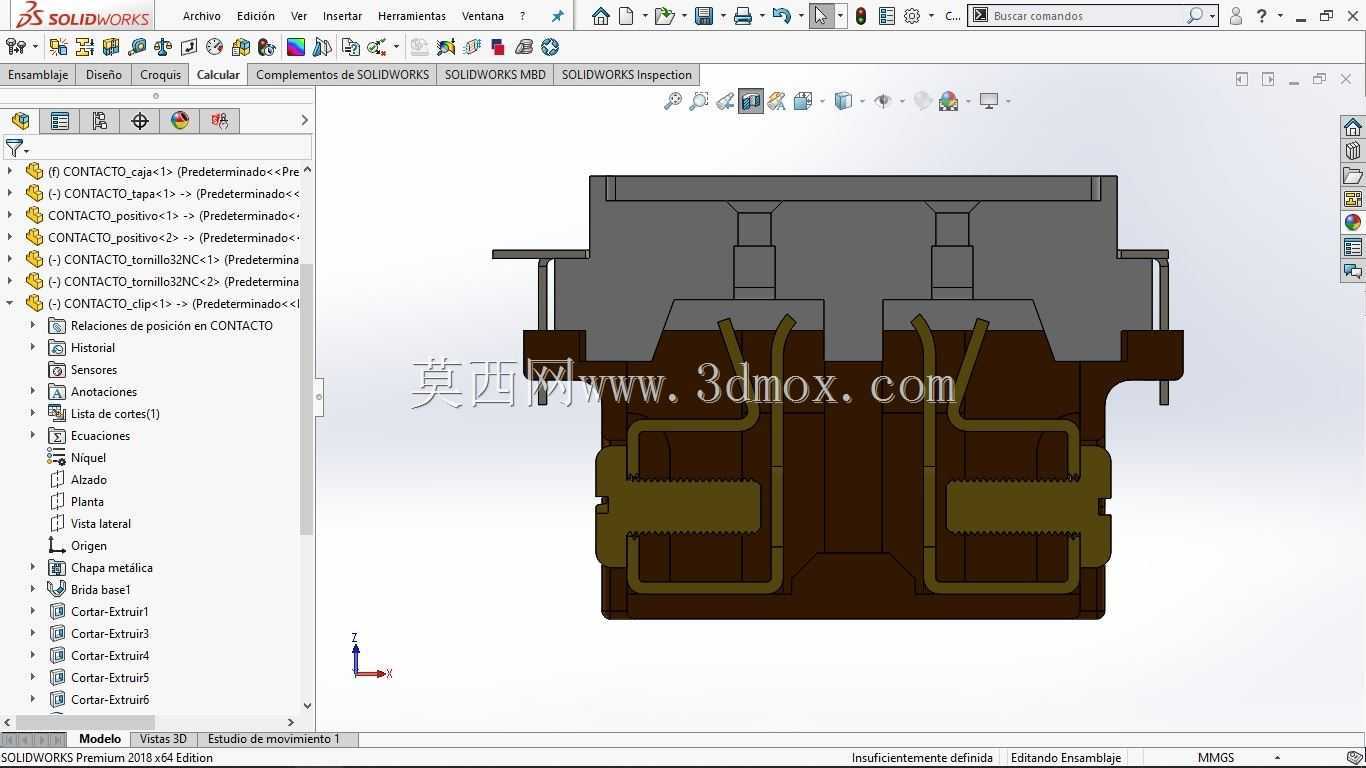

　　安装后不会因常规设备振动出现松脱移位。接触端采用双独立插槽设计，两个导电通路完全物理隔离，槽内的导电铜件采用带弹性收口的结构设计，插头插入时能够通过弹性形变提供足够的接触正压力，降低接触电阻避免长期通电出现接头发热问题，铜件表面做了镀镍处理，提升抗氧化耐磨性能，反复插拔后仍能维持稳定的接触性能。接口前端设置了一圈突出的密封唇边，装配后能够与面板贴合形成基础的防尘防护结构，阻挡车间环境内的浮尘、金属碎屑进入接口内部造成短路隐患；壳体侧面预留了锁止结构的装配位，可配套防脱锁扣使用，避免外力拉扯线缆导致接头意外脱落引发供电中断。从安装适配性来看，整体外形的长宽高尺寸经过紧凑化设计，嵌入面板后背部的突出长度控制在较小范围，

　　不会过多占用控制柜内部的布线空间，背部的接线端采用压接式接线结构，无需焊接即可完成线缆与接触件的可靠连接，现场装配效率更高，接线部位设置了绝缘防护隔层，避免不同极性接线端之间的误碰短路。在结构细节处理上，所有绝缘壳体的边角都做了圆角过渡，避免装配过程中划伤操作人员或线缆绝缘层，插槽入口处做了导向倒角，插头对接时能够自动导正位置，不会出现插偏导致的接触件弯折问题；壳体的拼接缝隙采用错位迷宫结构，即便有少量液体飞溅到接口位置，也不会直接渗入内部导电部位，提升复杂工况下的使用可靠性。
