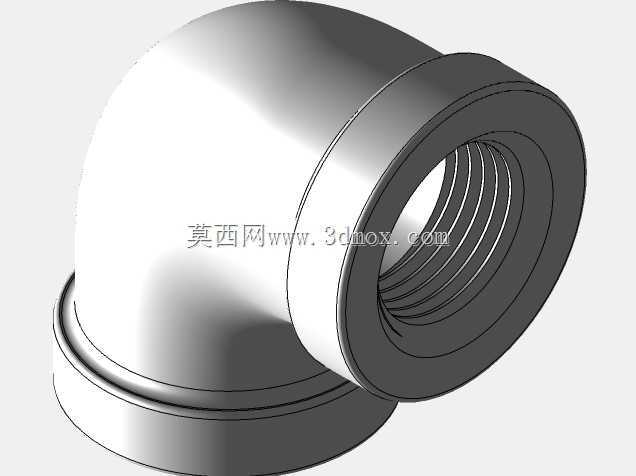

3/8英寸NPT内螺纹90度镀锌弯头

　　在液压站、气动控制盘、小型工艺管路的布管作业中，直角转向几乎是无法回避的结构需求。直管段受安装空间限制无法直接弯折，若采用多段接头拼接，不仅增加泄漏点数量，也会让管路布局显得零散。这款90度内螺纹弯头正是为解决小口径管路转向而设计，两端均为3/8英寸NPT锥管内螺纹，可直接与同规格外螺纹管件、阀块或设备接口旋合，形成可靠的直角流道。

　　从实际使用场景看，这类弯头常见于仪表引压管路、润滑系统支管、压缩空气分支以及轻型流体输送管线。NPT螺纹本身依靠牙型变形实现密封，设计时在端口处保留了足够的啮合长度，使螺纹旋入后能够形成稳定的压紧面；弯头内部流道沿圆弧平滑过渡，避免直角死区造成的流阻突增，也减少介质在转角处的涡流与杂质沉积。对于需要频繁拆装检修的试验台或模块化设备，内螺纹接口还能降低对接难度，现场无需焊接即可完成装配。

　　结构建模时，重点并不只是做出一个弯角外形，而是要把壁厚、螺纹起止位置、端部台阶和过渡圆角统一纳入装配校核。弯头主体采用等壁厚弯弧结构，在保证承压能力的同时控制整体重量；两端加工出用于螺纹收尾和密封配合的环形止口，外圆保留规则的圆柱边界，便于扳手夹持或与管接头螺母避让。模型中的内螺纹按NPT牙型特征建立，锥度、牙距和牙高均与标准接口对应，可直接用于干涉检查和管路走向模拟。

　　安装边界方面，弯头两轴线呈90度正交，端部外圆和弯弧背部构成主要包络范围。在密集阀岛或狭小机柜内布置时，需要同时考虑旋入操作空间、相邻管路间距以及弯头背部与钣金壁的距离。由于接口位于两个垂直方向，模型可帮助工程师提前判断接管后软管或硬管的弯曲半径是否充足，避免装配阶段出现工具无法进入、接头相互碰撞或管路强行对齐的问题。

　　镀锌处理使该类弯头具备较好的防锈能力，适合普通工况下的长期暴露使用。三维模型完整保留了内外轮廓、螺纹区域和端部倒角，既可用于设备总体布局，也能作为管路BOM中的标准连接件直接调用。对结构设计人员而言，它不是孤立的零件，而是决定管路走向、维护空间和密封可靠性的关键节点。
