二十齿密封型轴承拔取器结构设计

项目分类:通用五金配件 发布时间:2022-05-03 ID:613166
  • 二十齿密封型轴承拔取器结构设计

  这款拔取器的核心作用是在设备维保场景中,对带外齿卡槽的密封轴承进行无损拆卸,常见于泵体、减速机、小型传动箱的内部检修工位。现场维修时,轴承外圈与安装座多为过渡或小过盈配合,直接敲击会造成轴承滚道变形、座孔划伤,带齿结构的拔取器可以卡入轴承外圈预留的20条齿槽,把轴向拉力均匀分散到每个啮合齿上,避免单点受力导致的外圈崩裂。

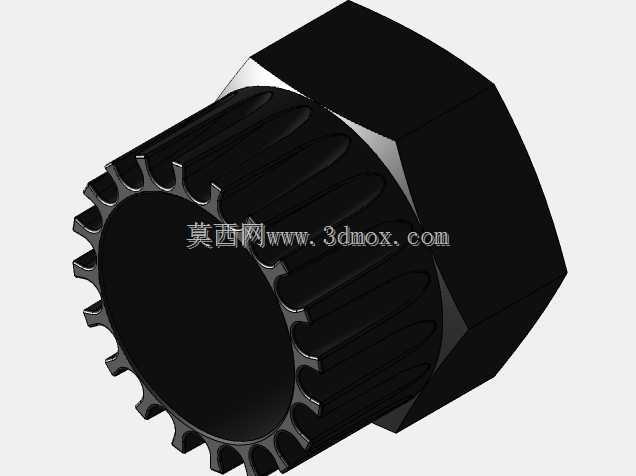

  从结构上看,工件一端为标准六角外形,适配普通开口扳手、套筒或扭矩扳手,另一端均匀分布20个啮合卡齿,中间为贯通空腔。六角部位的对边尺寸按照常规手动工具规格做了匹配,现场不需要专用工装就能施加扭矩;卡齿的齿形做了等距分布,齿厚与轴承外圈卡槽宽度留有合理间隙,既保证卡入顺畅,又能在受力时减少齿面的挤压应力。中间的贯通空腔主要用于避让轴承内圈、轴端或连接螺杆,拆卸时轴头可以伸入空腔内,不会因为拔取器端面顶死轴端而无法行进。

  设计时首先要保证卡齿的分度精度,20个齿沿圆周均匀排布,任意相邻齿的角度误差需控制在较小范围内,否则受力会集中在少数几个齿上,长期使用容易断齿。齿根位置设置了过渡圆角,降低应力集中系数;整体外形采用一体化结构,没有多余的拼接件,承受拉拔力时刚性更稳定。六角与带齿段之间的台阶面作为受力基准面,使用时该平面贴合轴承外圈端面,拉力方向与轴承轴线保持同轴,可有效避免偏载造成的轴承卡死。

  安装边界方面,带齿端外径需与待拆轴承的齿槽分布圆匹配,齿部伸入卡槽后,台阶面应完全贴合轴承端面;六角端外廓尺寸要预留扳手操作空间,周边管路、壳体凸起不能阻碍套筒转动。贯通孔直径大于待拆轴径,保证拔取过程中工件能沿轴向外移而不与轴发生干涉。在传动设备维护中,这类拔取器尤其适合空间狭小、无法使用三爪拉马的场合,受力均匀、对中性好,既能提高拆卸效率,也能保护安装座和轴承配合面,减少二次维修损伤。
