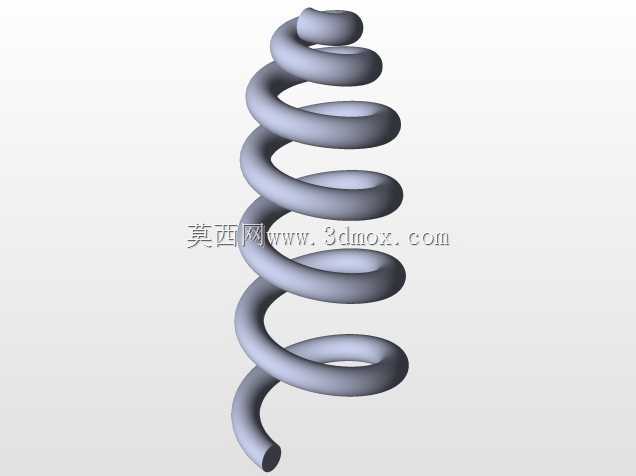

变螺距圆柱螺旋弹簧结构设计

　　这款变螺距螺旋弹簧属于机械弹性元件范畴，在各类需要非线性刚度缓冲、隔振的工况中应用广泛，比如精密仪器的减震支撑、小型执行机构的复位储能、传感器组件的预紧调节环节都能见到这类结构的身影。和普通等螺距弹簧不同，变螺距设计让弹簧在受载过程中呈现分段刚度特性，小载荷阶段刚度较低，可过滤微小振动，随着载荷增大，螺距较小的圈段逐渐并紧，整体刚度随之提升，能承受更大冲击载荷，避免刚性碰撞带来的零件损伤。从结构设计逻辑来看，建模时先通过螺旋线生成路径，这里的螺旋线并非固定螺距参数，而是根据载荷-位移曲线要求，分段定义螺距变化规律，两端的收口结构做了并圈磨平处理，保证安装时端面贴合度，避免工作过程中出现偏载、歪斜的问题。弹簧的丝径、中径、

　　有效圈数都需要匹配实际安装空间的边界条件，安装时两端的支撑面需要保证平行度公差，否则会导致弹簧受力不均，提前出现疲劳失效。在实际设备装配中，这类弹簧常被用于需要兼顾小行程柔性缓冲和大行程承载的位置，比如小型气动执行元件的复位端，既可以在活塞初始动作时提供柔和的复位力，避免动作冲击，又能在行程末端提供足够的预紧力保证密封贴合；在传感器的测力组件中，变螺距的特性可以让测力区间的线性度更贴合标定需求，减少非线性误差。建模过程中需要注意螺旋线的过渡段平滑处理，避免螺距突变位置出现应力集中，两端的并圈部分要和有效圈段自然衔接，扫掠生成实体后需要检查丝径的连续性，不能出现截面畸变。这类弹簧的安装边界需要预留足够的径向间隙，

　　避免工作压缩时圈间摩擦或者卡滞，同时轴向的安装预压量要控制在合理区间，防止并圈后超出许用应力范围，影响使用寿命。在日常的结构选型中，需要根据实际工况的载荷行程曲线匹配对应的螺距变化率，不能直接套用等螺距弹簧的选型公式，要结合刚度变化曲线核算每个压缩阶段的应力值，保证疲劳寿命满足设备的使用周期要求。
