带双耳安装座的立式空心套筒支座

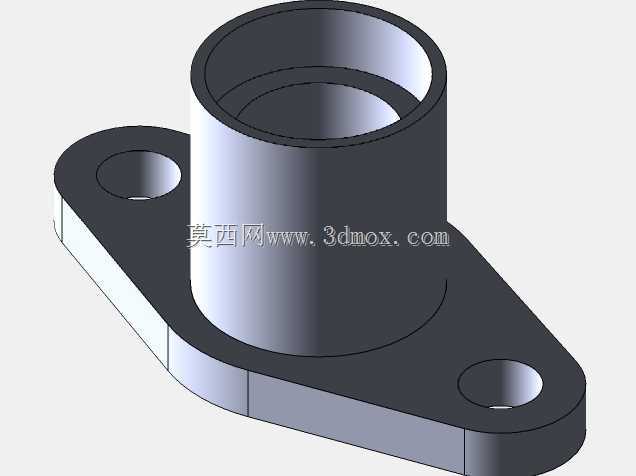

　　该零件属于典型的小型立式支撑连接件，主体由上部空心圆柱筒体与下部带双耳的扁平安装底板构成，整体结构简洁，受力路径明确，常用于需要对轴类、杆类或检测元件进行垂直定位的设备局部。上部筒体提供同轴容纳与导向空间，内壁可与插入件形成间隙或过渡配合，外壁保持完整圆柱面，便于加工时一次装夹完成内外圆车削，从而保证圆度、同轴度与端面垂直度。下部底板从筒体两侧延伸形成近似菱形的安装翼，两翼各设一个贯通安装孔，孔位相对筒体中心对称布置，可通过螺栓将零件固定在基座、面板或支架上。这种双耳布局相比整圈法兰更节省材料与安装空间，在保证压紧点分布的同时降低整体重量，适合安装面有限、侧向载荷不大的场合。筒体与底板交接处形成实体支撑区，

　　能够把上部承受的径向力和有限弯矩传递到底板，并由两个紧固点分散到安装基础。建模时应先确定底板轮廓与厚度，再建立筒体中心轴线，保证两安装孔中心连线与筒体轴线相交，避免装配后出现偏心。底板边缘可做适当倒角或圆角，以减少应力集中并改善握持与装配安全性。筒体上端面与下端面需保持平行，内孔轴线应垂直于底板安装面，这是保证插入件竖直姿态的关键尺寸边界。实际应用中，这类支座常见于传感器安装、导杆导向、管路定位、小型执行器支撑等场景：若用于传感器，可将检测探头穿过内孔并由侧面紧定或上端台阶限位；若用于导杆，则内孔充当短导向套，底板提供稳定安装基准。由于两翼开孔跨度有限，选型时需核对安装孔中心距、螺栓规格以及筒体内径、有效高度是否满足元件插入深度。

　　底板底面应作为安装基准面加工平整，筒体与底板结合区不宜出现突变尖角，以避免铸造或打印成型时产生缺陷。从结构设计角度看，该件兼顾了定位、支撑与紧固三项功能，没有多余曲面，适合常规铣削、车削复合加工，也适合作为三维建模中拉伸凸台、拉伸切除、同轴与对称约束的练习对象。
