异径空心回转套筒式传感连接构件

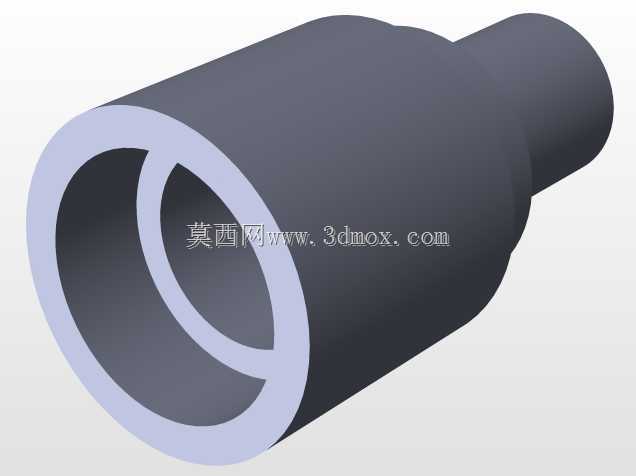

　　该构件为典型的回转类空心结构，采用同轴异径设计，主体大端为厚壁圆筒结构，小端为同轴线缩径圆柱段，整体通过回转特征成型，内外壁均保持严格同轴度要求，壁厚均匀性控制在合理公差范围内，可满足流体介质导通、机械定位连接双重功能需求。在工业传感检测场景中，这类构件常作为压力、流量类传感器的前置安装适配接头，大端可对接大口径管路或设备腔体接口，小端可直接嵌入传感器安装基座，既作为介质导流通道将被测流体引导至传感检测端面，也承担传感器与主设备之间的机械连接支撑作用，避免传感器直接承受管路振动带来的冲击载荷。设计过程中优先采用回转成型逻辑，内外轮廓均通过同轴回转生成，减少了多余的加工特征，降低了车削加工的走刀复杂度，

　　大端端面与小端端面均预留了足够的密封配合面宽度，可适配O型圈、平垫片等多种密封形式，防止介质泄漏影响传感检测精度。从安装边界来看，大端外径适配常规工业管路的标准通径配套尺寸，小端外径匹配常用小型传感器的安装接口孔径，整体轴向长度控制在紧凑范围内，不会额外占用过多设备安装空间，内外壁过渡位置均采用圆角过渡，避免应力集中导致的构件开裂，同时减少流体在通道内的紊流产生，保证流经构件的介质流态稳定，降低流场扰动对传感器检测数据的干扰。构件的厚壁设计可承受常规工业管路的工作压力，在中低压流体输送场景下无需额外加强结构即可满足强度要求，同轴度设计保证了安装后传感器与管路的对中精度，避免偏心安装导致的密封失效、检测位置偏移等问题。

　　在实际建模过程中，通过旋转凸台与旋转切除特征即可完成主体结构生成，后续仅需对配合面做公差标注即可满足加工要求，结构简洁无冗余特征，加工工艺性良好，适合采用棒料车削加工批量生产，可广泛适配气动、液压、流体测控等多个领域的传感安装需求，作为传感单元与主设备之间的适配连接件，兼顾导通、支撑、密封多重作用。
