六面通孔立方体镂空结构练习件

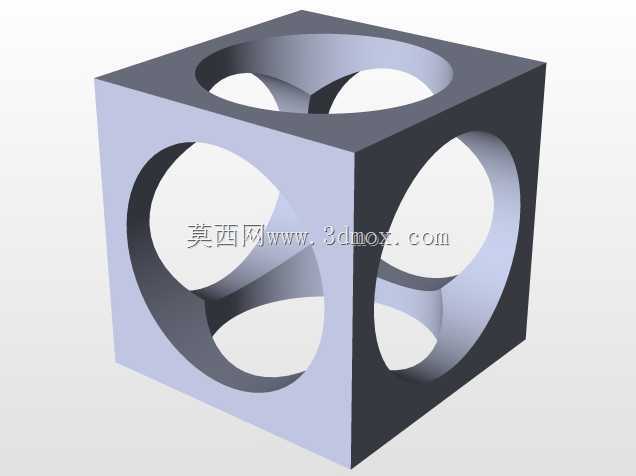

　　该结构件为正六面体基础造型，六个端面中心均开设同轴等径圆形通孔，孔道在立方体内部交汇贯通，形成对称的镂空腔体结构。从实际工程应用场景来看，这类对称镂空立方体结构常作为流体分配腔体、多向通气汇流块使用，在气动回路、小型流体实验台架中，可实现三个正交方向的介质连通，相比外接多通接头，一体化结构的密封点位更少，流道阻力更均匀，能有效降低多管路拼接带来的泄漏风险。设计过程中首先确定正六面体的基准边长，以此为基础划定六个端面的安装边界，每个端面的通孔圆心与端面形心完全重合，保证三个正交方向的孔道轴线在立方体几何中心交汇，避免出现流道错位、通径不均的问题。建模时优先采用对称约束，先完成单方向通孔的切除特征，

　　再通过正交基准面的镜像操作完成其余五个孔的加工，既保证各孔尺寸完全一致，也能减少重复特征操作带来的累积误差。结构的壁厚控制需要兼顾强度与减重需求，孔道边缘与立方体棱边保留均匀的实体壁厚，避免局部壁厚过薄导致受力时出现应力集中，也不会因壁厚过大造成材料浪费、整体重量超标。从安装适配角度看，六个端面均为平整加工面，可直接贴合密封垫片对接管路接头，端面的平面度公差可根据实际承压需求调整，若用于低压气动回路，常规铣削加工的平面度即可满足密封要求；若用于高压流体场景，可对端面进行精磨处理提升密封性能。内部交汇的腔体区域做了自然的圆弧过渡，不存在尖锐内角，既可以减少流体流经时的紊流损耗，也能避免加工过程中刀具在尖角处出现崩损，

　　同时降低长期使用过程中应力集中导致的结构开裂风险。这类对称结构也常作为几何建模练习案例，帮助从业者掌握基准面建立、对称特征复用、布尔切除运算的操作逻辑，理解正交贯通结构的尺寸约束逻辑，为后续设计多通阀块、汇流排、传感器安装基座等实际工业零件打下建模基础。在实际选型使用时，可根据流通介质的流量需求调整通孔直径，根据安装空间的限制调整立方体整体边长，六个端面的接口规格可统一也可根据对接管路的尺寸做差异化设计，灵活适配不同的管路布局需求。
