互锁式双环链扣结构件设计

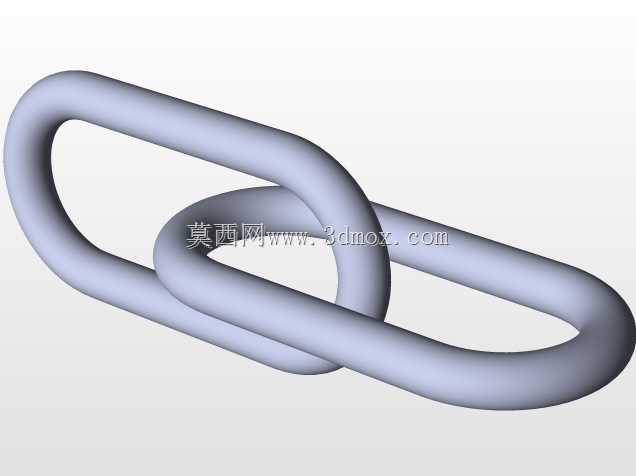

　　该结构件采用两个完全相同的长圆形闭环环体相互套合，形成典型的链节互锁形态。单环轮廓由两段平行直边与两端半圆弧平滑过渡构成，环体截面为等直径圆形，整体无尖角、无突变截面，应力流线沿环体连续分布，能够在受拉时将载荷均匀传递至环体各段，降低局部应力集中风险。两环在套接处保留合理的相对转动间隙，既保证环体之间可以灵活摆动，又避免间隙过大造成冲击载荷与磨损加剧。

　　从实际工况看，这类双环互锁结构常用于索具牵引、吊装连接、限位牵拉、输送张紧以及轻型防护链条等场景，可在两个受力点之间传递轴向拉力，并通过环间转动补偿一定的角度偏差，减少附加弯矩对端部安装点的影响。在设备布局中，它可以作为柔性连接环节，吸收振动、补偿装配误差，也可串联成更长链条用于承载或防护。

　　建模时先确定单环中心轨迹，再沿轨迹扫描圆形截面形成闭环实体；第二个环体通过旋转与平移装配到第一环内孔中，重点控制两环接触面的干涉量。环体内孔宽度必须大于环体截面直径，否则无法完成装配；若间隙过小，实际制造后会因尺寸公差、表面涂层或焊接变形而卡滞；若间隙过大，则承载时接触位置不稳定，易产生点接触和局部压痕。

　　外形边界方面，单环总长、总宽与截面直径需按承载等级匹配。两端圆弧半径决定环体弯曲处的曲率，曲率越小，弯曲段应力集中越明显；直边段长度则影响两环套接后的活动范围和整体展开尺寸。安装时，端部连接点应尽量落在环体圆弧中心线上，使拉力沿环体对称面作用，避免偏载导致环体扭转。若用于人员可见的防护或限位部位，还需控制外表面圆滑度，防止锐边划伤。

　　该结构看似简单，但尺寸配合直接决定运动灵活性与承载寿命。设计中应结合实际拉力方向、摆动角度、表面处理方式和相邻连接件尺寸，校核环体弯曲段与接触段强度，并在三维环境中模拟极限摆动位置，确认无干涉后再出图加工。
