激光切割拼接式跑道底板结构设计

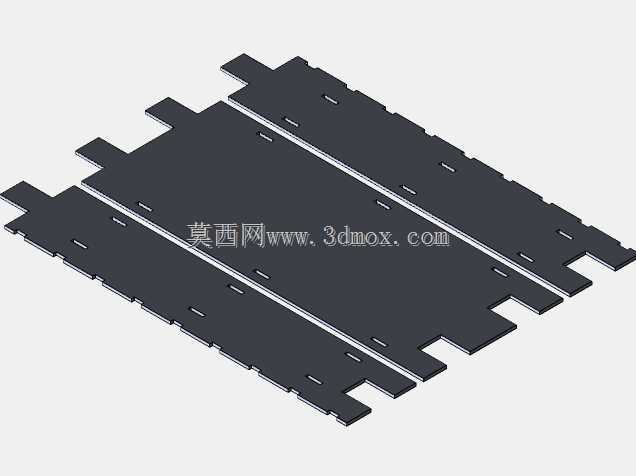

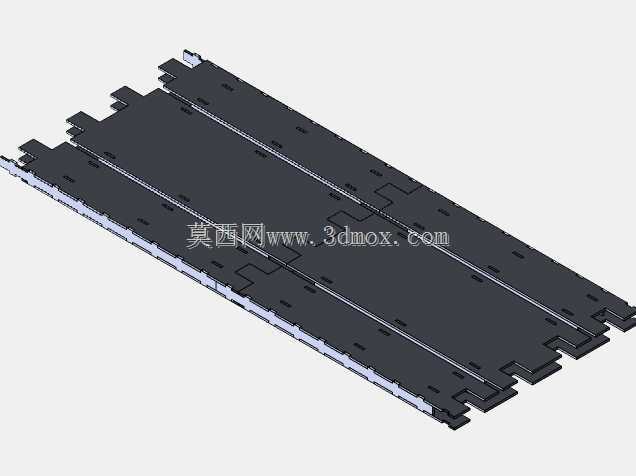

　　该拼接式跑道底板采用多段模块化板材拼接设计，单块板材边缘预留交错咬合的榫舌与卡槽结构，无需额外紧固件即可完成相邻板块的对位嵌合，板块表面沿长度方向均匀开设多组长条形定位槽，可直接配合赛道导向件、限位挡块完成快速装配，整体拼接后形成连续平整的长条形跑道承载基面。板材选用中密度纤维板作为加工基材，适配激光切割工艺一次成型所有轮廓与槽孔，加工过程中无需二次铣削或钻孔，切割后的边缘无毛刺，板块间的拼接公差可控制在较小范围，拼接完成后整体平面度满足小型竞速类赛道的使用要求。从实际应用场景来看，这类底板多用于桌面级竞速赛事、小型模型车测试赛道、科教类竞赛场地搭建，可根据场地空间灵活调整拼接长度，也可通过增减板块数量适配不同的赛道布局需求，

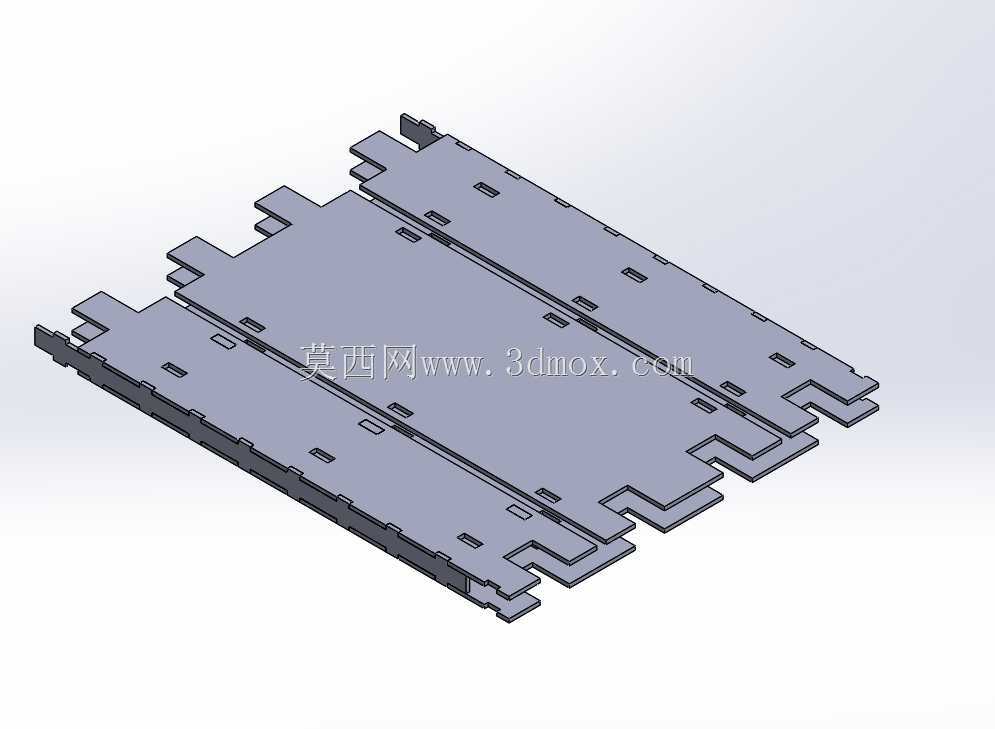

　　板块侧边的凹凸卡位结构可限制相邻板块的横向与纵向位移，避免赛道使用过程中出现板块移位、接缝错位的问题。设计阶段优先考虑了板材的排版利用率，所有板块轮廓均采用直线与直角过渡，无复杂异形曲面，可在标准幅面的中密度纤维板上完成密集排版，最大程度减少加工余料的浪费。板块两端的拼接齿采用对称布局，同规格板块可任意互换，单块板块出现磨损或损坏时可直接单独替换，无需拆解整段赛道。表面的长槽孔沿跑道行进方向等距分布，槽孔宽度适配常用的M3、M4规格紧固件，可直接穿过螺丝固定上层赛道标识、护栏或者传感器安装支架，槽孔的长度预留了足够的调节余量，安装位置可沿槽孔方向灵活调整，无需在底板上额外打孔。安装边界方面，拼接后的整体宽度由三块等宽板块并排组成，

　　板块侧边的咬合结构嵌入深度经过匹配设计，拼接后不会出现局部凸起或缝隙过大的问题，底板整体厚度统一，可直接平铺在桌面、工作台等平整支撑面上，底部无需额外增加支撑框架，板块边缘的外伸卡位也可配合外部压块将整段跑道固定在台面上，防止模型车高速行驶时带动底板移位。这类结构设计也可延伸用于小型流水线的工件承载托盘、工装定位底板的快速搭建，通过更换不同槽孔布局的板块，即可适配不同尺寸的工件定位需求。
