兼容乐高积木的伺服电机结构

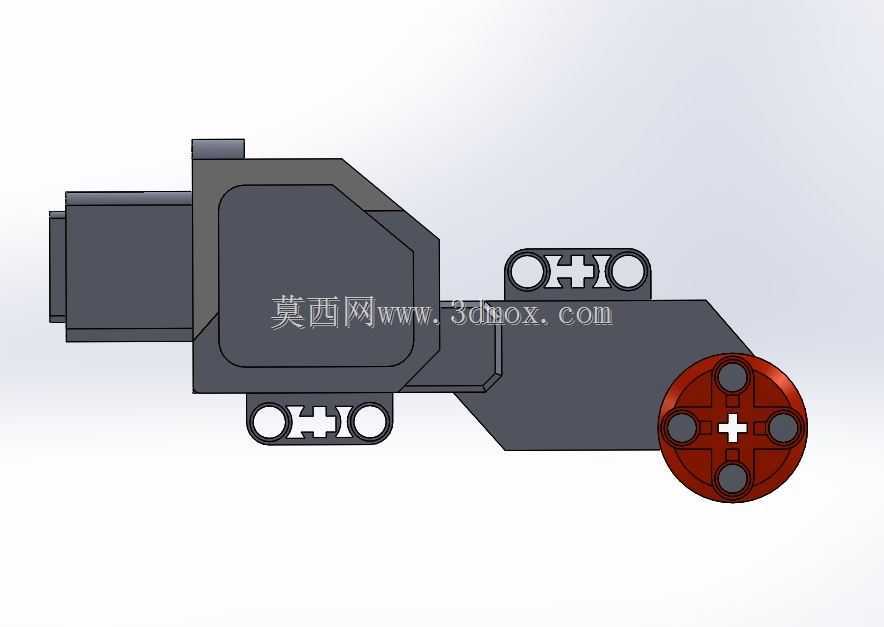

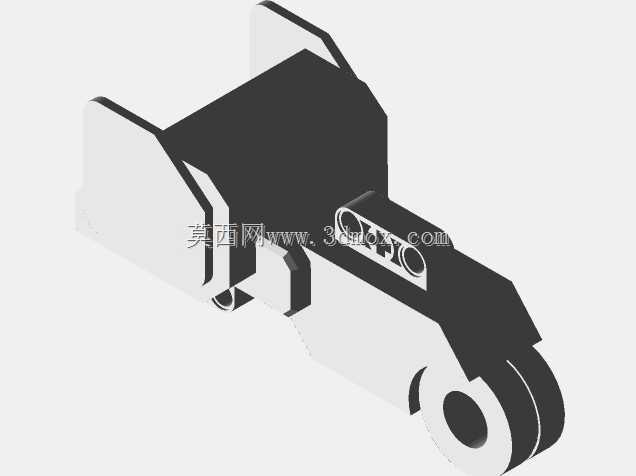

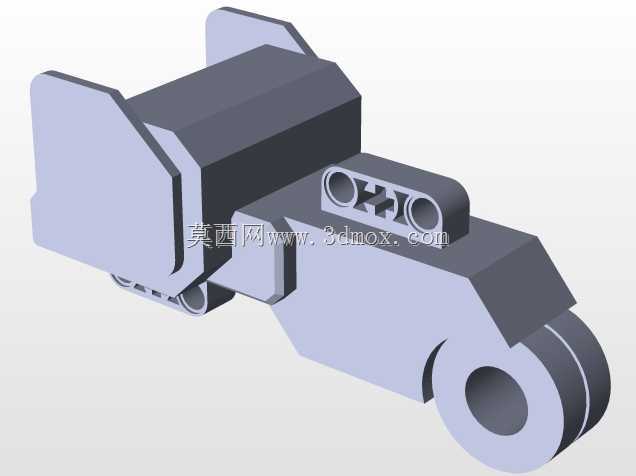

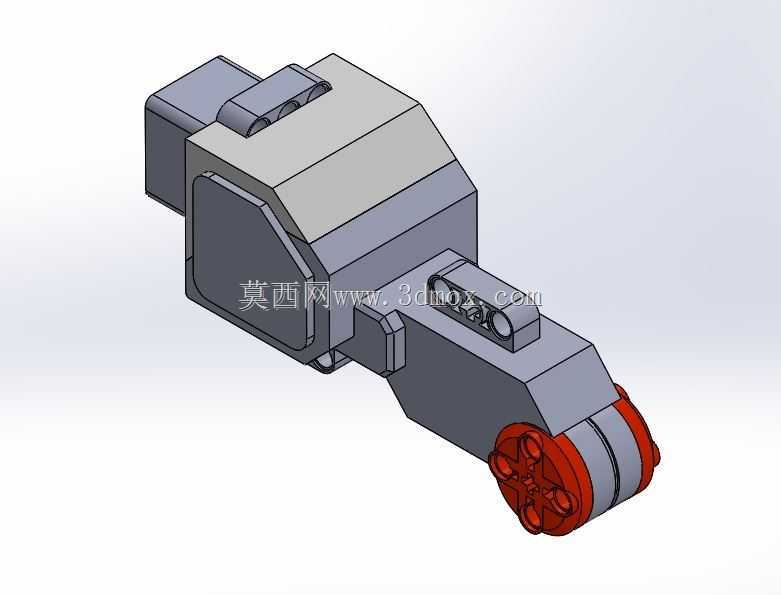

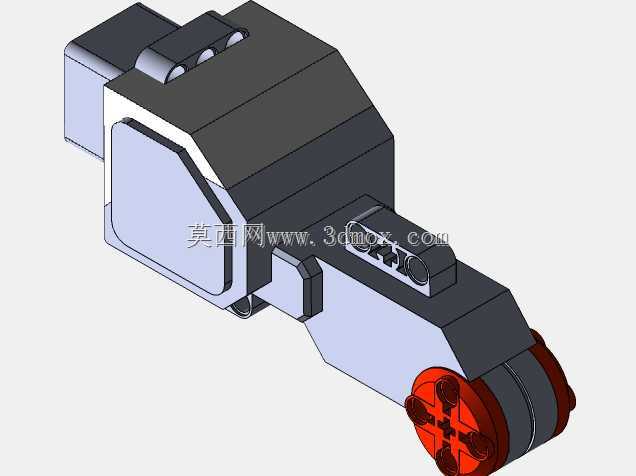

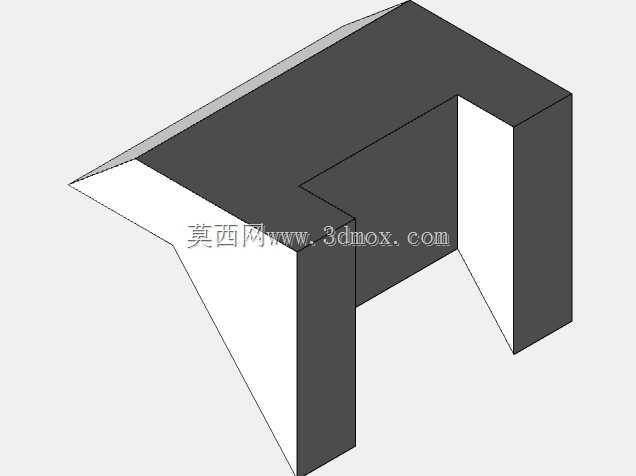

　　该结构把伺服电机本体与乐高式安装接口整合在同一壳体上，主要面向教学实验台、小型机器人关节、积木化机械臂、创客原型装置以及需要快速拆装的自动化演示设备。在这些场景中，设备往往需要频繁调整布局，传统螺钉固定方式会拖慢迭代节奏，而两侧带孔安装耳和输出端十字轴接口能够直接卡入标准梁、销、轴等零件，使动力单元在几分钟内完成位置更换或功能重组。输出端采用红色圆盘加十字槽的组合，既保留乐高十字轴的扭矩传递能力，又通过圆盘外缘提供更大的连接面，适合安装摇臂、连杆、齿轮或小型夹爪。壳体侧面的黑色主体承担电机、减速组和电位器或编码反馈元件的容纳空间，外形并非单纯追求外观，而是按照内部元件包络、走线空间和装配顺序逐步收束。前端较宽区域用于布置减速齿轮组，

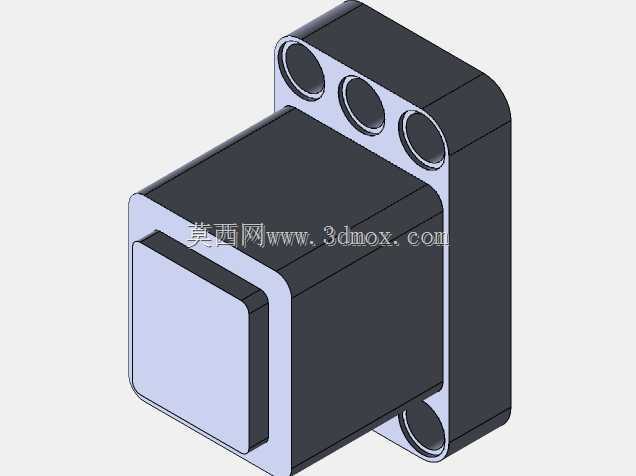

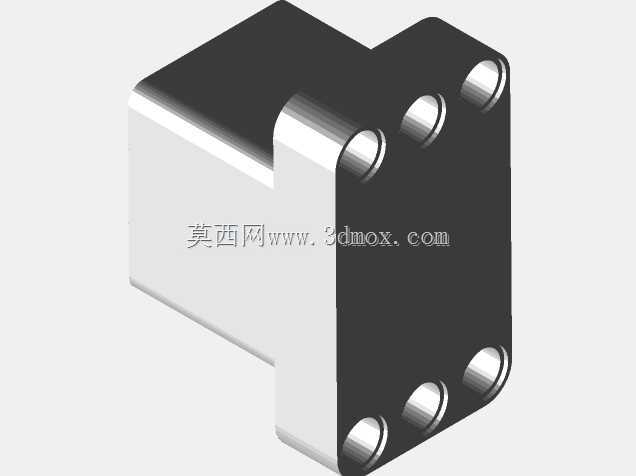

　　后端收窄部分容纳驱动电机，中部斜向过渡则避免壳体与相邻积木梁发生干涉。安装耳上的圆孔与十字槽并列设置，圆孔用于光销定位，十字槽用于承受拉压和扭转载荷，这种复合接口在反复拆装后仍能保持较好的对中性。设计时需要重点控制输出轴中心到安装面的距离，该尺寸决定电机装入梁架后能否与同层齿轮正确啮合；同时要限制壳体总宽，避免两侧耳板超出标准积木单元的边界。输出盘厚度、十字槽深度和圆盘直径也需要匹配常用连接件，过深会增加插入阻力，过浅则在带载启动时容易松脱。壳体底部平面可作为辅助支撑面，在水平布置时贴靠底板，降低输出轴受到的弯矩；在垂直布置时则依靠两侧耳板承担主要载荷。内部传动链通常由电机轴小齿轮驱动中间齿轮，再带动末级输出盘，

　　末级齿轮与反馈元件同轴布置，以便控制系统获取转角位置。三维建模时应先确定输出轴高度、安装耳孔距和壳体包络，再细化齿轮腔、止口、螺钉柱和走线槽；对于需要打印或加工验证的版本，还要在耳板根部保留足够圆角，以降低冲击载荷下的断裂风险。整体结构强调的是模块化连接与小体积动力输出之间的平衡，使伺服单元既能作为独立执行器，也能像普通积木件一样嵌入更大的机械系统。
