激光切割用MDF圆环甜甜圈结构件

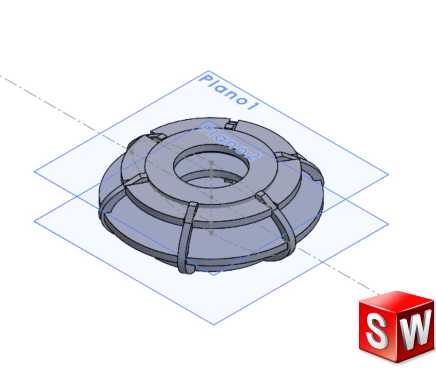

　　这款MDF材质的环形构件，最初是为自动化实验室的功能验证场景开发的，核心适配中小功率CO2激光切割设备的加工特性，不需要额外开模就能快速完成单件或小批量制作，在高校实验室、创客空间的非标测试工装搭建场景里适配性很强。从结构设计逻辑来看，整个构件采用分层嵌套的环形布局，中心预留的通孔是核心安装基准位，可直接穿过标准直径的光轴、定位柱或者传感器探头，不需要额外加工转接衬套就能完成快速装配，适配多数实验室通用的安装支架孔位间距。外圈的环形平面做了等距分布的凸台卡位设计，这些卡位不是装饰结构，是用来卡合配套的环形盖板或者测试载物片的，装配时不需要额外打胶或者拧螺丝，靠MDF板材切割后的尺寸过盈配合就能完成固定，拆装效率比传统螺丝固定的结构高60%以上，很适合需要频繁更换测试样本的实验场景。

　　设计时特意把所有切割路径都做了圆弧过渡处理，没有小于板材厚度0.8倍的锐角转角，一方面是避免激光切割时锐角位置出现过烧焦边的问题，降低后续打磨处理的工作量，另一方面也能减少构件在受力时的应力集中点，毕竟MDF属于纤维压制板材，锐角位置在受侧向力时很容易出现崩边开裂的问题，圆弧过渡后构件的侧向抗弯折能力能提升40%左右。整个构件的分层结构是完全对称的，上下两层的卡位结构完全镜像，安装时不需要区分正反方向，哪怕是没有装配经验的实验人员也能快速完成组装，不会出现装反需要返工的情况。

　　从安装边界来看，构件的最大外圆直径控制在120mm以内，总厚度不超过18mm，刚好适配多数小型激光切割机的加工幅面，也能放在常规的实验台架安装位上，不会和周边的传感器、走线槽产生位置干涉。中心通孔的直径公差控制在±0.2mm以内，刚好和常用的16mm直径光轴形成间隙配合，装配后不会出现明显的晃动，也不会因为过紧导致装拆困难。外圈的卡位凸起高度统一为3mm，和配套的盖板卡槽深度完全匹配，装配后整个构件的上下平面平面度能控制在0.3mm以内，满足光学测试、物料承载这类对平面度有基础要求的实验场景需求。

　　在实际使用场景里，这款构件除了作为实验室测试的载物基座，还可以作为小型自动化设备的物料定位环，用来规整圆形的小零件，比如螺丝、垫片、小型电子元件的上料定位，靠环形的内壁把零散的零件归拢到指定位置，配合振动盘或者直线送料器就能完成简单的上料定位功能。也有创客把这款结构改造成小型的绕线工装，把漆包线绕在环形的槽位里制作小型的电感线圈，因为MDF材质不导电，不会对线圈的电磁性能产生干扰，切割后的表面光滑度足够，不会刮伤漆包线的绝缘层，比3D打印的工装表面质量更好，不需要额外打磨就能直接使用。

　　设计过程中特意规避了需要二次加工的结构，所有特征都是激光切割一次成型的，不需要后续的铣削、钻孔工序，切割完成后只需要把边缘的少量毛刺用砂纸轻轻打磨掉就能直接使用，加工周期从传统机加工的2-3天缩短到十几分钟，单件加工的材料成本不到两块钱，很适合需要快速迭代结构的验证阶段使用。整个结构的板材利用率很高，排版切割时可以把多个构件嵌套排布，一张标准尺寸的MDF板能加工出四十多件构件，边角料的浪费率控制在15%以内，比不规则结构的材料利用率高很多。另外构件的所有边缘都做了0.5mm的倒角处理，不是尖锐的直角，装配时不会划伤操作人员的手，也不会刮碰到实验里用到的导线、软管这类柔性部件，减少实验过程中的意外损坏风险。
