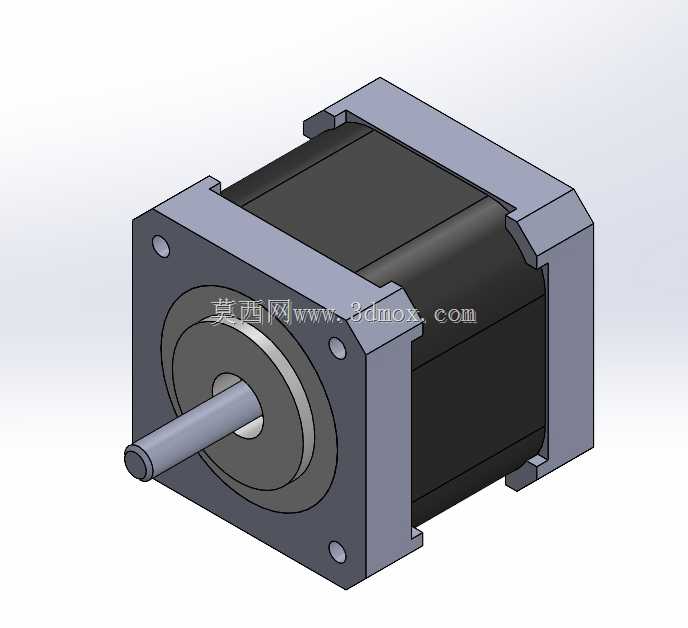

NEMA17规格步进电机结构设计方案

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的传动场景里，NEMA17规格的步进电机一直是选型清单里的高频选项，这类安装尺寸标准化的动力元件，能大幅降低结构设计阶段的适配工作量，不用为安装孔位、轴伸匹配反复调整机架加工图纸。这次的结构设计完全围绕无额外紧固件的装配逻辑展开，摒弃了传统端盖与机壳之间的螺丝连接方案，通过机壳两端的止口卡扣结构实现端盖的轴向定位与周向固定，装配时仅需要沿轴向压入端盖即可完成主体拼接，省去了螺丝排布的空间占用，也减少了装配环节的零件清点、螺丝锁附工序，适合小批量快装的应用场景。

　　从安装边界来看，这款电机完全遵循NEMA17的安装标准，安装法兰的端面尺寸为42mm见方，四个安装孔分布在法兰四角的31mm节圆位置，孔位适配M3规格的安装螺丝，能直接匹配市面上绝大多数标准42电机安装座、同步轮安装支架、电机直连丝杆模组的接口，不需要额外做转接板设计，选型替换时可以直接对标同规格标准产品做尺寸校验。轴伸部分采用标准单出轴D型切边设计，轴径5mm，切边平面到轴中心的距离为4.5mm，能直接匹配市面上常规的5mm孔径同步轮、联轴器、紧定螺丝固定的传动轮，不需要额外做轴面加工，D型切边的设计也能避免传动件与轴之间出现周向打滑，保证动力传输的可靠性。

　　定子与转子的腔体设计上，机壳采用方形拉伸结构，相比圆形机壳，方形外壳的四个平面能更好地适配安装面的定位，在做侧装、卧装布局时，机壳平面可以直接贴靠安装基准面，减少额外的定位凸台设计，同时方形外壳的散热面积比同体积圆形机壳更大，长时间运行时的壳体散热效率更优，能降低电机持续工作时的温升速率。端盖部分的轴承室采用同轴度一体加工的设计思路，前后端盖的轴承安装位与定子腔体的同轴度公差控制在0.02mm以内，能保证转子转动时的气隙均匀度，避免因为气隙不均导致的转动卡顿、力矩输出波动问题，轴承选用常规的薄壁深沟球轴承，支撑跨距根据转子长度做匹配设计，能承受一定的径向负载，满足同步带传动、直连丝杆传动场景下的径向力承载需求，不需要额外加装外置支撑座。出线端的设计预留了标准的线缆引出槽位，端盖位置的出线口做了圆角过渡，避免穿线时划伤线缆绝缘层，用户可以根据自身需求焊接不同长度的引出线，适配不同的驱动器接线需求。在实际应用场景中，这款电机可以直接替换现有设备上的同规格NEMA17步进电机，用于小型传送带的动力驱动、点胶机的XYZ轴运动动力、桌面机械臂的关节动力、自动门锁的驱动机构、小型云台的转动驱动等场景，因为取消了外露的连接螺丝，电机外表面没有凸起的螺丝头，在一些对外观整洁度有要求的外露安装场景里，整体视觉效果更简洁，也不会因为螺丝头凸起干涉周边的运动部件。

　　设计过程中特意做了壁厚的均匀化处理，机壳主体的壁厚保持一致，压装端盖时的受力更均匀，不会出现局部应力集中导致的机壳变形问题，端盖与机壳的卡扣配合面做了微小的导入斜角，压装时能自动导正位置，降低装配对位的难度，即使是手工装配也能顺利完成拼接，不需要专用的压装治具。转子部分的磁钢排布遵循常规两相步进电机的极对数设计，能匹配市面上通用的两相步进驱动器，不需要定制专用驱动程序，用户拿到手后可以直接接入现有控制系统调试使用。安装法兰的端面做了精加工处理，平面度公差控制在0.01mm以内，安装时法兰面与安装基准面完全贴合，能保证电机轴与传动部件的同轴度，减少因为安装面倾斜导致的轴承受力不均、传动异响问题。轴伸的伸出长度按照通用标准设计，能适配常规厚度的联轴器锁紧范围，不会出现轴伸过长顶到传动件内部、或者轴伸过短导致联轴器锁紧不牢的问题。整体结构没有多余的冗余设计，所有尺寸都围绕通用安装标准做适配，既满足了快装无螺丝的设计需求，又完全兼容现有标准NEMA17电机的安装接口，不会给用户的设备适配带来额外的改造成本。
