ArduinoNANO开发板结构设计

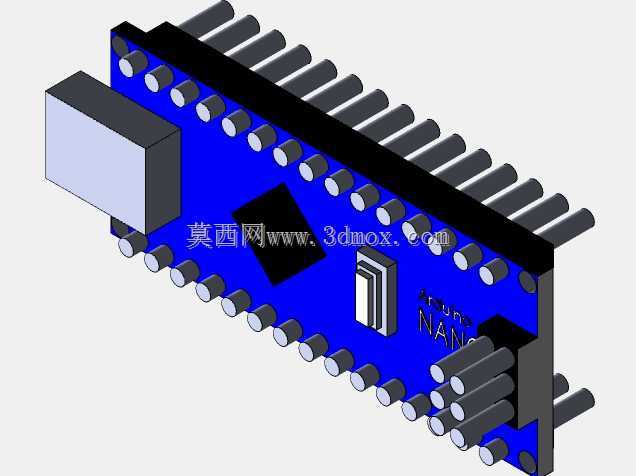

　　在嵌入式开发与小型智能设备的结构设计工作中，核心控制板的三维建模直接决定了整台设备的内部布局合理性与装配可行性，本次针对Arduino NANO开发板完成的全参数化三维结构建模，完全围绕实际工程场景的装配需求展开，没有做任何脱离实物的夸张化处理。从实际应用场景来看，这类微型控制板广泛搭载在桌面级智能小装置、学生科创项目原型、小型工业传感节点、便携检测设备内部，作为核心控制单元承担信号采集、逻辑运算与外设驱动的作用，很多设备的内部空间极其紧凑，留给控制板的安装间隙往往只有几毫米，这就要求三维模型必须精准还原每一处结构细节，不能出现尺寸偏差。建模过程中首先锁定的是板体的安装边界，PCB基板的长宽、板厚都严格对照实物测绘，

　　板体四周的排针布局完全按照标准引脚定义排布，每一根排针的直径、长度、相邻引脚的间距都做了精准还原，包括排针伸出PCB板上下两侧的长度都做了区分，避免后续装配时出现排针与设备外壳干涉、或者排针长度不足无法对接外接插座的问题。板体上的核心元件也都做了独立结构建模，USB接口的外形尺寸、接口内部的空腔位置、接口突出板边的距离都严格还原，这个位置是很多设备外壳开孔的对位基准，一旦尺寸出现偏差，外壳的USB开口就会出现错位，无法正常插拔数据线。板载的主控芯片、电源稳压芯片、复位按键、状态指示灯这些元件的位置和高度都逐一对应实物，不同元件的高度差直接决定了板体上方需要预留的散热与操作空间，比如复位按键的顶面高度要高于周边贴片元件，

　　设备外壳对应位置需要预留按键按压行程，指示灯的位置要对应外壳的透光孔位，这些细节都在模型中做了明确的结构体现。建模时还充分考虑了不同安装方式的适配需求，板体四角的安装孔位置、孔径都按照标准规格还原，既可以配合铜柱完成悬空固定，也可以直接插入排座完成焊接固定，两种安装方式的空间占用都在模型中做了边界预留。从结构设计的角度来说，这个模型没有添加多余的装饰性特征，所有结构都服务于实际装配与功能实现，引脚的排布顺序完全匹配官方定义，外接传感器、执行器的时候可以直接对照模型完成接线布局，不用再反复核对实物引脚位置。板体上的丝印标识位置也在模型表面做了对应呈现，包括板卡型号标识、引脚功能标注的位置都和实物一致，在做整机装配评审的时候，

　　可以直接通过模型确认外接线束的走向，避免线束遮挡丝印影响后期调试维护。对于需要把这款控制板集成到自有设备中的结构工程师来说，这个模型可以直接导入整机装配体，完成干涉检查、安装位设计、外壳开孔定位等工作，不用再自行测绘板卡尺寸，能大幅缩短前期结构设计的周期，也能避免因为测绘误差导致的后期装配返工，模型的所有结构特征都保留了参数化编辑的可能性，可以根据实际项目的需求，对排针长度、安装孔位等细节做针对性调整，适配不同的设备内部空间。
