立式传感设备主干支撑机箱结构设计

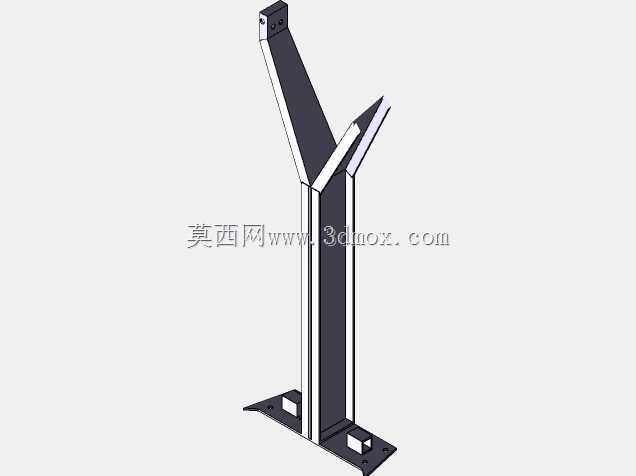

　　这款立式主干支撑机箱，主要面向户外或工业现场的传感检测类设备布设场景，常见于道闸系统、通道闸机、园区人员检测点位、工业产线工位传感安装等场景，作为传感检测模块的承载支撑主体，承担设备固定、走线防护、结构受力传递的核心作用。从结构设计逻辑来看，整体采用立式单柱加斜向加强的构型，底部设置带安装孔的法兰式固定底座，可直接通过膨胀螺栓或机牙螺丝固定在混凝土地面、金属安装平台上，底座的安装孔位做了长圆孔微调设计，允许现场安装时存在±5mm的位置偏差，降低现场施工的对位精度要求。主体立柱采用双腔式钣金折弯结构，内部预留充足的走线空间，可容纳传感设备的供电线缆、信号传输线缆，立柱侧壁做了翻边压合处理，既提升了整体结构的抗扭刚度，

　　也避免钣金锐边划伤穿线过程中的线缆绝缘层。上部的斜向支撑臂与主立柱采用焊接加螺栓紧固的复合连接方式，斜臂的安装端面预留了传感模块的固定孔位，可适配不同规格的人脸检测模块、红外传感模块、刷卡识别模块的安装需求，斜臂的倾斜角度经过人体工程学校核，对应站立人员的面部高度区间，避免传感模块采集角度偏差导致的识别失效问题。从安装边界尺寸来看，整体高度适配常规成人站立操作的视线高度，底座的外接轮廓尺寸控制在合理范围，不会占用过多通道通行空间，立柱的截面尺寸兼顾了结构强度与外观协调性，不会因截面过大显得笨重，也不会因截面过小导致受外力碰撞时出现变形。结构设计过程中充分考虑了户外使用的防护需求，所有钣金拼接处都做了连续焊缝处理，配合表面喷塑工艺，

　　可抵御日常雨水、粉尘的侵入，内部腔体的走线入口处设置了橡胶护线圈，避免线缆长期磨损出现短路隐患。主立柱与底座的连接位置设置了加强筋板，可承受侧向1000N的冲击力不会出现永久变形，满足公共区域设备的抗碰撞要求，上部斜臂的连接位置做了应力分散处理，避免长期承重出现连接部位开裂的问题。整体结构没有多余的冗余设计，所有折弯、开孔、焊接位置都对应明确的功能需求，既可以作为独立的支撑机箱使用，也可以根据实际项目需求调整上部安装孔位，适配不同类型的前端传感设备安装，在结构建模过程中，所有钣金折弯系数都按照常规冷轧钢板的加工参数设置，导出的加工图纸可直接用于钣金下料、折弯、焊接工序，不需要二次调整工艺参数，有效缩短从设计到成品的加工周期。
