1英寸Dogbone转接卡结构设计作品

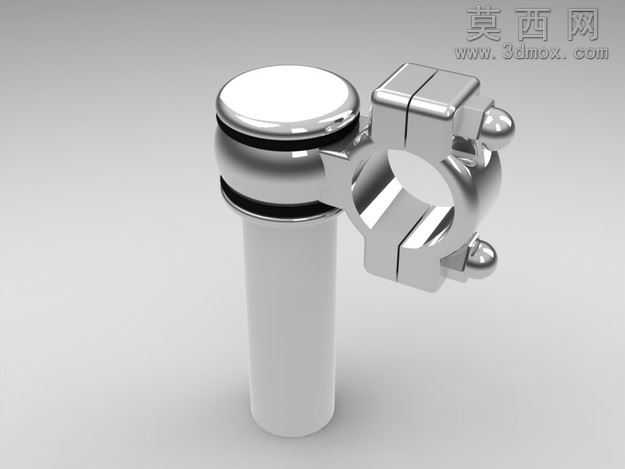

本作品为1英寸规格Dogbone转接卡的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先针对转接卡的功能需求进行基准定位，明确其作为管路与夹持部件衔接载体的核心作用，先绘制柱体衔接端的二维轮廓草图，通过拉伸凸台命令生成垂直圆柱主体，针对柱体表面的密封槽结构，采用旋转切除命令精准控制槽宽与槽深参数，保证密封件安装后的贴合度。夹持端部分采用对称式剖分结构设计，先绘制夹持环的闭合轮廓，通过拉伸生成基础环体后，使用分割命令将环体拆分为两个对称夹臂，再对夹臂的连接凸台、锁紧定位结构进行细节建模，对夹臂内侧的圆弧接触面做曲率匹配处理，保证与1英寸规格管件的贴合精度，避免安装后出现松动偏移问题。渲染阶段采用金属镀铬材质赋予夹持结构，调整材质的反射率与粗糙度参数，模拟真实五金件的金属光泽与磨砂质感，柱体衔接端采用哑光硬质工程塑料材质，通过调整漫反射参数区分不同部件的材质属性，场景搭建采用柔和的三点布光方案，主光源从侧上方投射突出结构的轮廓层次，辅助光源补全暗部细节避免阴影过重，背景采用浅灰色渐变突出模型主体。结构设计上充分考虑装配可行性，夹臂的开合角度预留足够的操作空间，锁紧凸台的位置做圆角过渡处理避免应力集中，柱体与夹持端的连接部位做加强筋结构优化，提升整体结构的抗扭强度，密封槽的尺寸公差按照通用五金配件的行业标准设定，保证与标准密封件的适配性。建模过程中对所有特征做参数化关联，后续可根据实际使用需求调整管径规格、夹臂长度等核心参数，无需重新绘制基础轮廓即可快速生成衍生型号，模型的所有配合面均做干涉检查，确认无装配冲突，各部件的边角均做R0.5-R2的圆角处理，去除锐边提升实际加工与使用的安全性。
