RAE2822翼型空气动力学仿真分析模型

　　在航空航天飞行器气动设计环节，翼型的选型与修型直接决定整架飞机的升阻特性、失速边界与巡航效率，RAE2822作为跨声速工况下经典的超临界翼型基准，被广泛用于民用支线客机、大型无人机、高亚声速通用航空器的机翼剖面初始方案迭代，也常作为高校、科研院所计算流体力学方法验证的标准算例，用来校验求解器对激波边界层干扰、逆压梯度流动的捕捉精度。

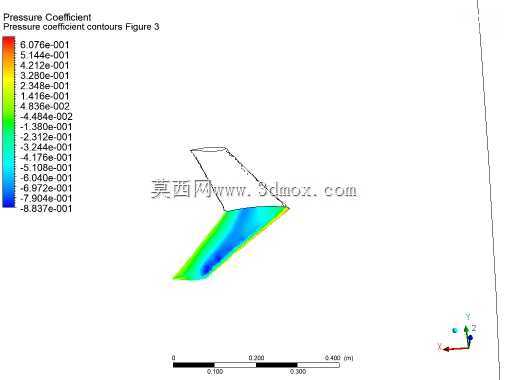

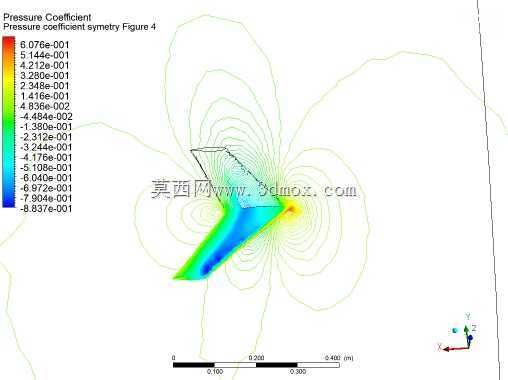

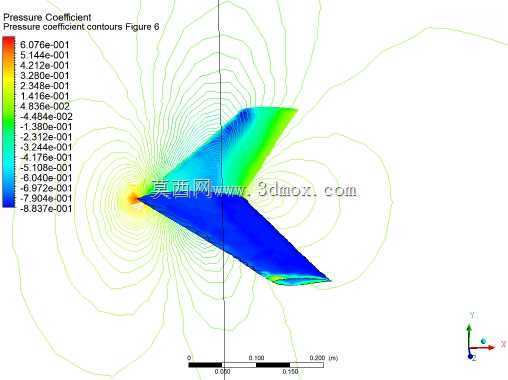

　　这套三维几何严格按照RAE2822标准翼型坐标构建，根弦长度取0.53英尺，机翼锥度比设定为0.534，前缘后掠箭头角度为30度，完整保留了翼型的最大厚度位置、前缘半径与后缘加载特征，没有随意简化翼面的曲率过渡，能够直接导入流体仿真软件划分结构化或非结构化网格，开展不同马赫数、迎角、雷诺数下的气动性能计算。从实际工程使用角度看，这类带后掠与锥度的机翼模型，可用于模拟真实机翼的展向流动效应，而非单纯的二维翼型算例，设计人员能够通过它观察翼尖涡的生成发展、翼面压力系数沿展向的分布规律，定位激波出现的弦向位置与强度，为机翼的翼梢小翼设计、前缘缝翼/后缘襟翼的多段翼构型优化提供基础参照。

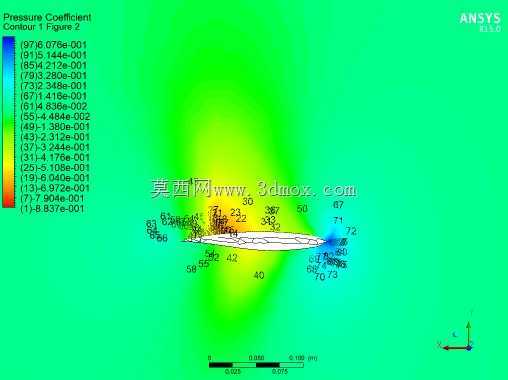

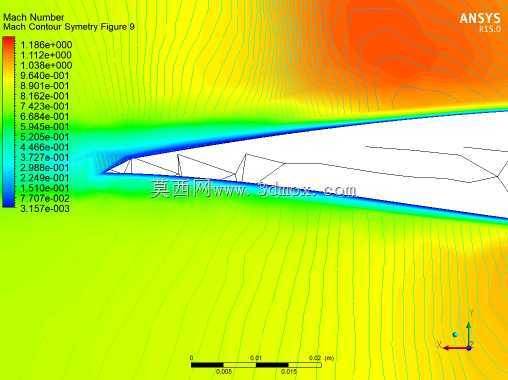

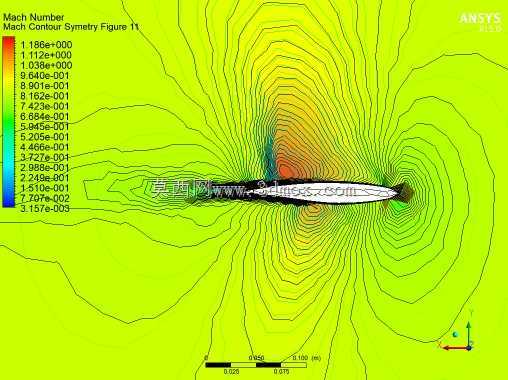

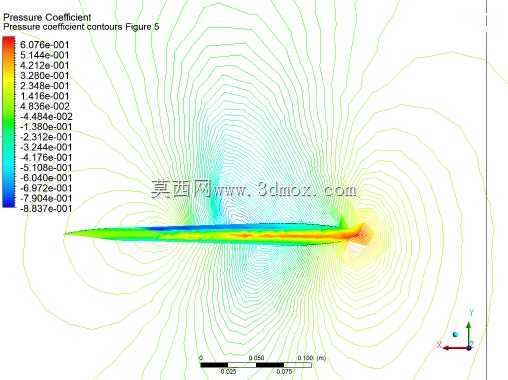

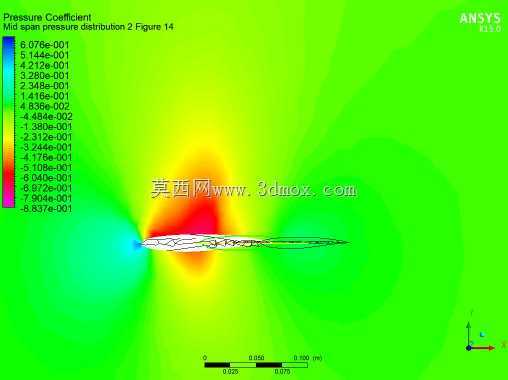

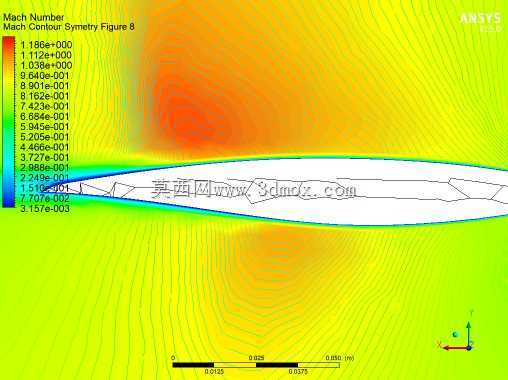

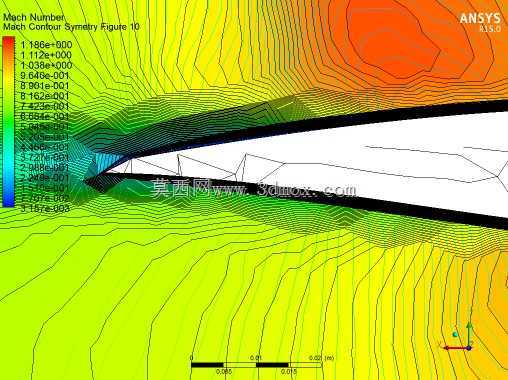

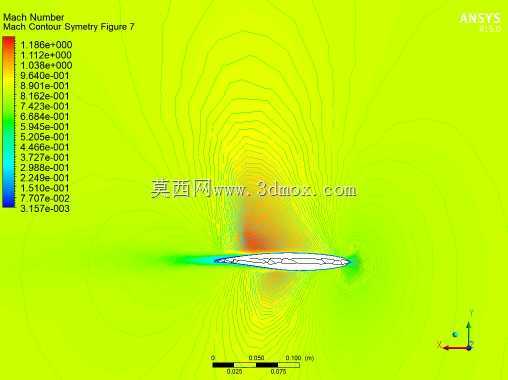

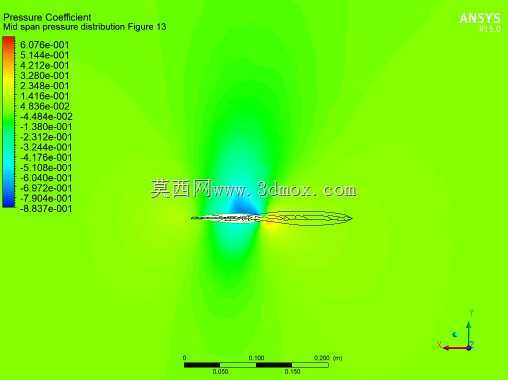

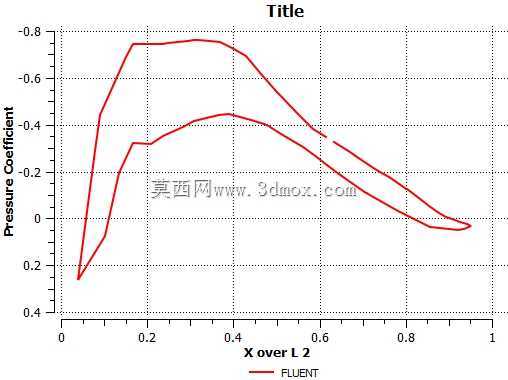

　　建模过程中优先保证翼面的几何连续性，避免局部曲率突变导致仿真时出现非物理的流动分离，机翼的安装边界可根据仿真需求对接机身对称面或风洞试验段壁面，根弦处预留的连接平面能够直接匹配常规机身中段的对接接口，锥度比参数也对应了实际低速飞机常用的机翼展弦比折算范围，不会出现几何参数与工程实际脱节的问题。针对空气动力学教学场景，该模型可直接输出压力云图、流线图、升阻力系数曲线，帮助学习者理解超临界翼型如何通过平缓的顶部曲率弱化激波强度、降低跨声速巡航阻力；在工业初步设计阶段，工程师可在该基准翼型上修改局部厚度、扭转角分布，快速迭代出满足特定起降距离、巡航升阻比要求的机翼方案，再通过风洞试验完成最终校核，大幅缩短前期方案的论证周期。
