固体燃料火箭发动机收敛扩张喷管

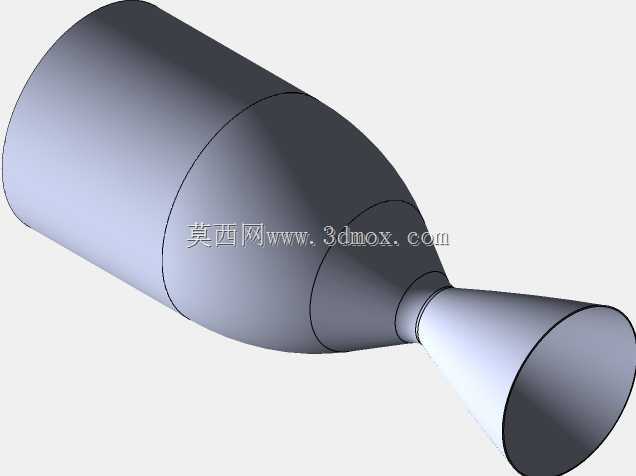

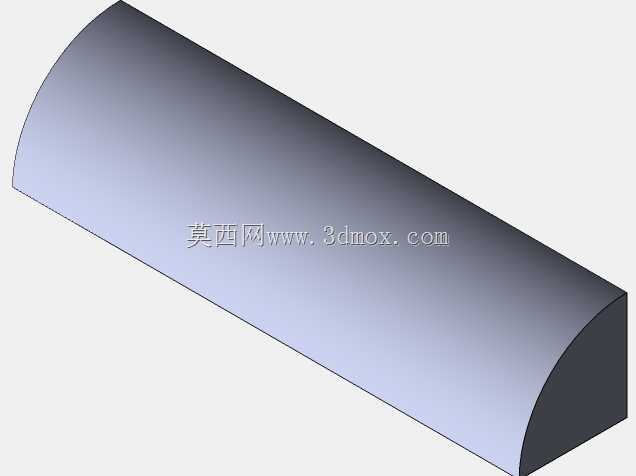

　　该模型呈现的是固体燃料火箭发动机推力室末端的喷管结构，采用典型的收敛—喉部—扩张三段式型面。前段为较大直径的圆柱或微锥段，用于与燃烧室壳体连接并承接高温高压燃气；中段平滑收缩至喉部，通过减小通流面积使燃气加速至临界状态；后段再次扩张，使超声速气流继续膨胀，将热能与压力能转化为定向动能，从而产生推力。型面过渡连续，没有明显折角，这种处理有利于降低局部流动分离和壁面热负荷集中的风险。

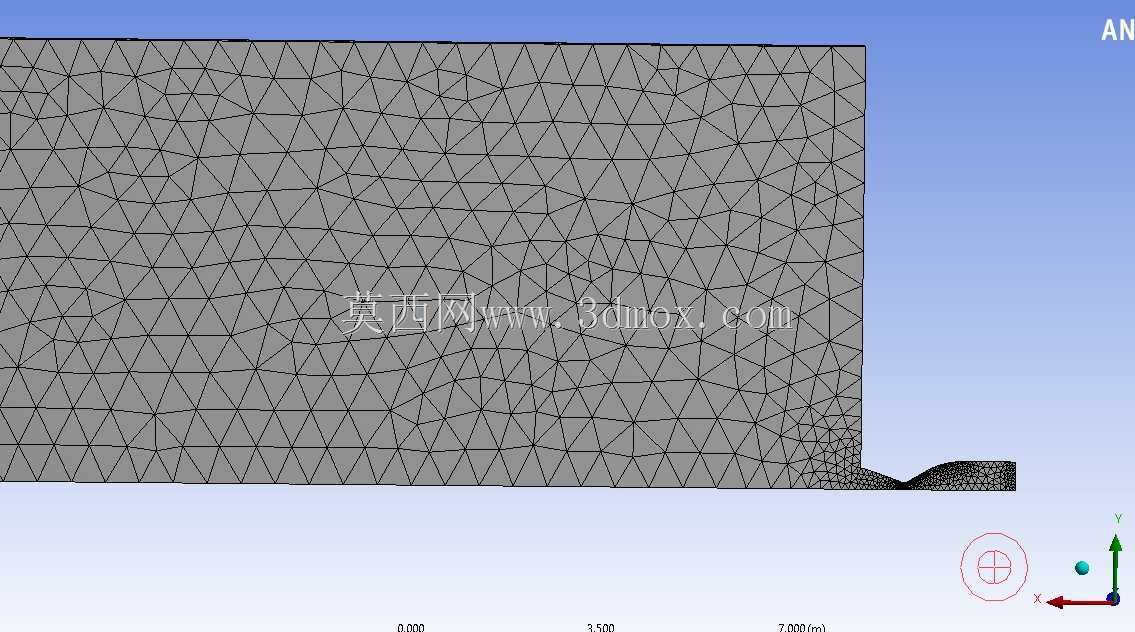

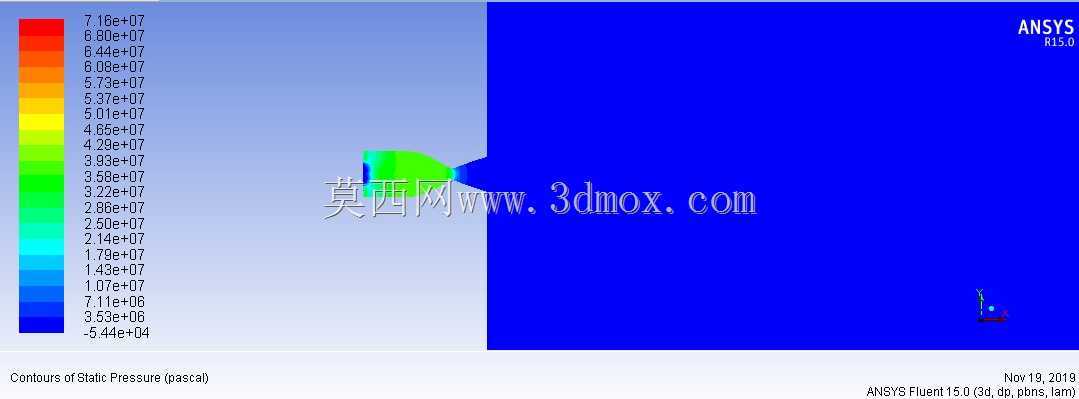

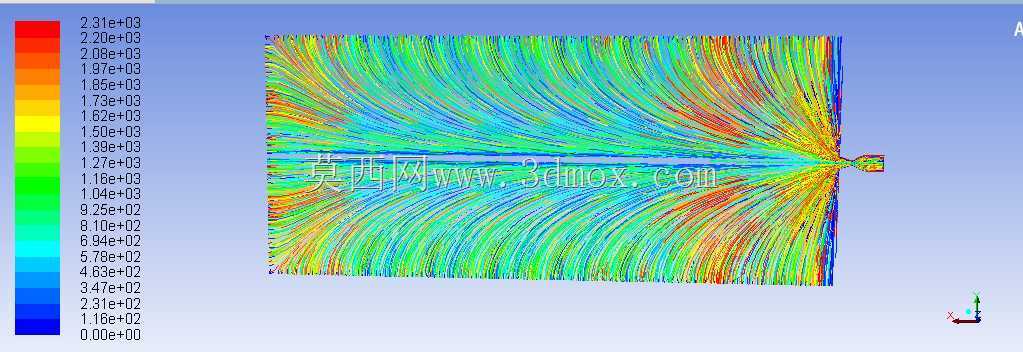

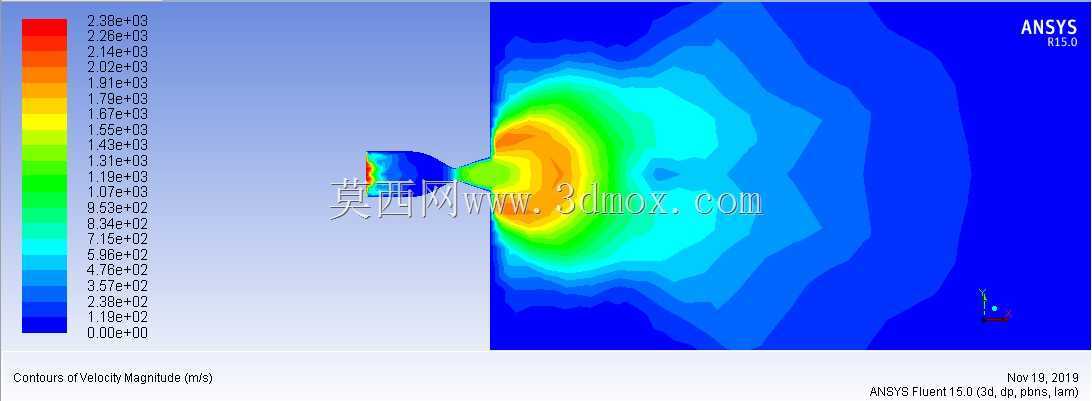

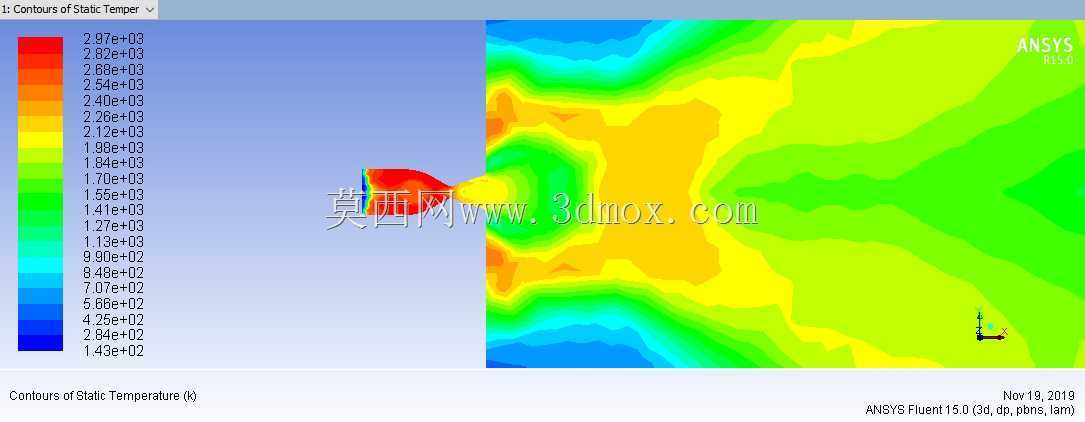

　　在实际工程中，这类喷管主要用于小型固体火箭、探空火箭、助推器或模型试验装置。工作时，燃气温度和流速都很高，喉部区域尤其容易出现烧蚀，因此结构设计不仅要关注气动型面，还要考虑壁厚、材料耐温能力以及与绝热层、喉衬的配合。三维模型中清晰表达了外轮廓和分段边界，可用于检查装配关系、估算外部包络，也可作为CFD网格划分和内流场计算的几何基础。

　　从安装边界看，喷管入口端直径最大，决定了与燃烧室对接的法兰或卡箍尺寸；沿轴线方向，收敛段长度、喉部位置和扩张段长度共同影响发动机总体长度。扩张段出口直径虽然小于入口直径，但在整机布局中仍需预留足够空间，避免与尾段结构、舵面或发射筒发生干涉。若用于地面试验台，还需在喷管外侧预留传感器、冷却管路和固定支架的安装位置。

　　建模思路上，回转体特征适合通过草图旋转生成主体，再对分段连接处进行相切约束和光顺处理。喉部半径是关键参数，它直接决定质量流率和推力水平；扩张半角则需要在膨胀效率、喷管长度和结构重量之间权衡。角度过小会增加长度和质量，过大则可能引发气流分离。模型保留了清晰的母线变化，便于后续调整面积比、收敛角和扩张角，以匹配不同燃烧室压力和工作高度。

　　在结构强度方面，喷管外壁并非单纯按气动外形确定，还要承受内压、热应力和连接载荷。入口段通常需要较大的连接厚度或配合止口，喉部附近可根据需要设计喉衬安装台阶，扩张段则可在保证刚度的前提下适当控制壁厚。对于教学、方案论证或数值仿真而言，该模型能够直观展示拉瓦尔喷管的几何逻辑，也能帮助工程师在总体布置阶段判断推力室尾部尺寸、连接方式和流道设计是否合理。
