火箭发动机喷管CFD仿真结构设计

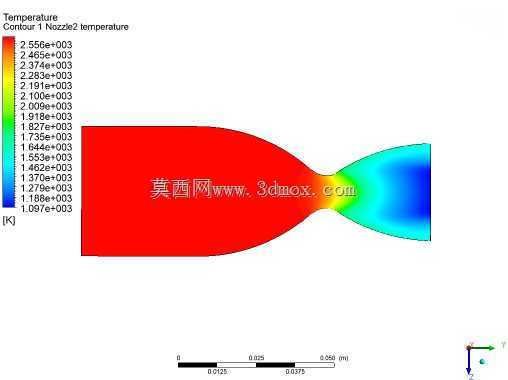

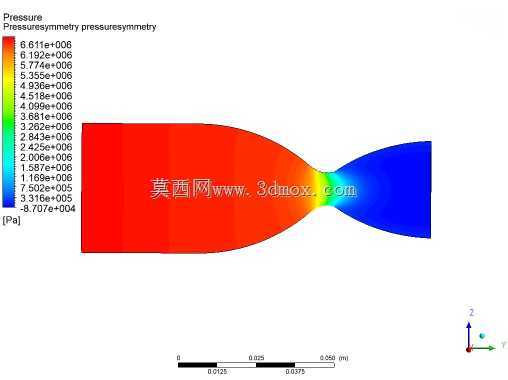

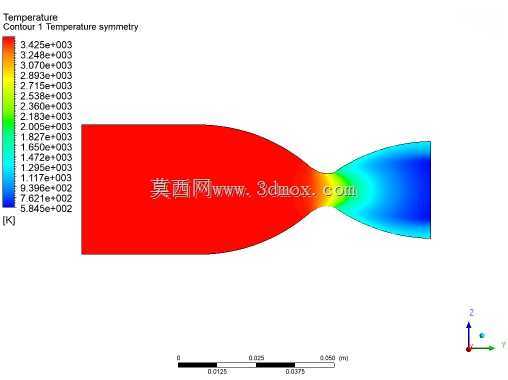

　　喷管作为火箭发动机推力室的核心排气部件，其型面直接决定燃烧室内高温高压燃气的膨胀加速效率，是将燃气热能转化为喷流动能、产生推力的关键结构。该模型围绕拉瓦尔喷管的气动型面构建，完整呈现收敛段、喉部与扩张段的几何过渡关系，可用于开展内流场数值模拟，观察燃气在亚声速、跨声速与超声速区间的速度、压力与温度分布。

　　在实际工程应用中，喷管设计需要兼顾推力性能、结构热防护与安装边界。收敛段将燃烧室来流加速至喉部声速，扩张段则依据设计落压比控制膨胀程度，使出口气流尽可能达到设计马赫数并减少推力损失。型面曲率若突变过大，容易引发局部气流分离、激波或壁面热流集中，因此建模时需保证轴线方向的平滑连续，并在喉部附近保留足够的网格加密空间，以捕捉跨声速区域的剧烈参数变化。

　　从结构角度看，喷管前端需要与燃烧室或推力室壳体可靠连接，安装面需匹配密封、定位与紧固要求；外壁则需考虑与冷却通道、支架或伺服机构的接口关系。虽然该模型侧重CFD分析几何，但其外形边界仍可作为热防护层厚度估算、外流装配干涉检查以及总体布局协调的基础。扩张段长度、出口直径和喉部面积共同决定发动机的高度特性与流量特性，设计人员通常会在推力性能、结构尺寸和重量之间反复权衡。

　　在仿真流程中，该几何可导入前处理模块划分流体域，设置燃气物性、入口总压总温、出口环境压力以及壁面边界条件，用于评估不同工况下的推力系数、比冲效率和流动稳定性。对于教学或方案论证场景，这类模型能够直观展示拉瓦尔效应、超声速膨胀以及喷管压比对流场结构的影响；对于工程设计人员，它也可作为型面优化、冷却结构布置和结构强度分析的参考几何，帮助在详细设计前快速识别气动与装配之间的潜在矛盾。
