空客H135直升机流量分析简化结构

　　该模型围绕空客H135直升机的流量分析需求搭建，核心目标是在有限计算资源下完成流场仿真验证，因此对整机结构做了针对性简化，剔除了对流场影响极小的细碎零件，比如内饰卡扣、细小管线接头、非承力装饰件等，仅保留机身主轮廓、旋翼基座、尾梁、起落架等直接影响气流走向的关键结构。这种简化思路并非随意删减，而是基于CFD仿真的网格划分逻辑：细碎几何会在局部生成大量非必要小尺寸网格，不仅大幅提升计算量，还容易出现网格畸变、负体积等问题，拖慢求解效率甚至导致计算中断。简化后的模型表面连续顺滑，没有尖锐的碎面和重叠拓扑，能够快速生成高质量的结构化或非结构化网格，适配常规工作站的算力配置。从实际应用场景来看，

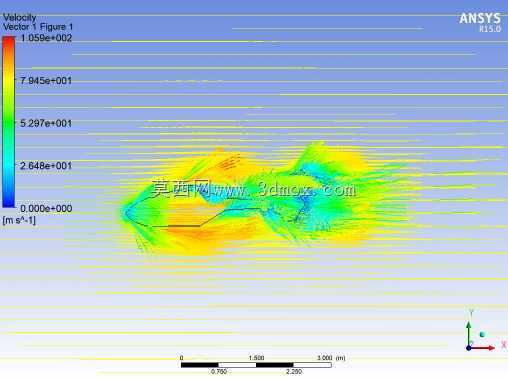

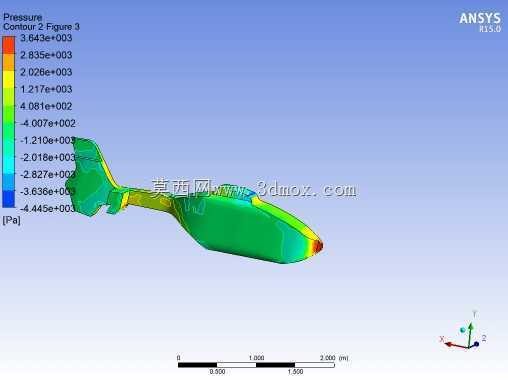

　　这类简化模型主要用于直升机低空飞行时的机身绕流分析、旋翼下洗流与机身的干扰评估、尾梁处的气流分离特性研究，也可用于验证不同飞行姿态下的气动阻力变化，为后续的结构优化、飞控参数调校提供基础流场数据。外形尺寸方面，模型严格遵循H135真机的气动轮廓比例，机身长度、旋翼直径、尾梁长度等关键边界尺寸均保持真机的几何比例，安装边界上预留了旋翼轴、发动机舱、平尾等核心部件的接口位置，既满足流体仿真的几何精度要求，也能为后续的详细结构设计提供基准参考。设计过程中优先保证机身截面的连续性，尤其是机头弧度、座舱过渡段、尾梁收缩段这些气流变化剧烈的区域，没有做生硬的几何切割，避免因外形失真导致流场计算结果出现偏差。对于起落架、天线等外露部件，

　　保留了其基本外形和安装位置，因为这类部件会在机身局部产生涡流，对全机阻力和尾部流场有不可忽略的影响；而对于机身内部不参与外部流场交互的结构，则全部做了封闭处理，防止流体域计算时出现内部空腔的无效网格。整个模型的几何拓扑干净，没有冗余的特征历史，可直接导入主流前处理软件进行网格划分，也可根据仿真需求进一步调整局部细节，比如在旋翼区域添加运动域、在机身表面设置边界层网格，适配不同精度的仿真计算要求。
