板对板连接器接插件结构设计

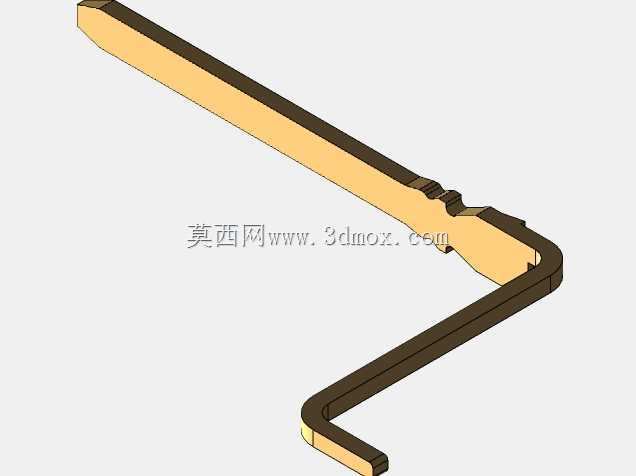

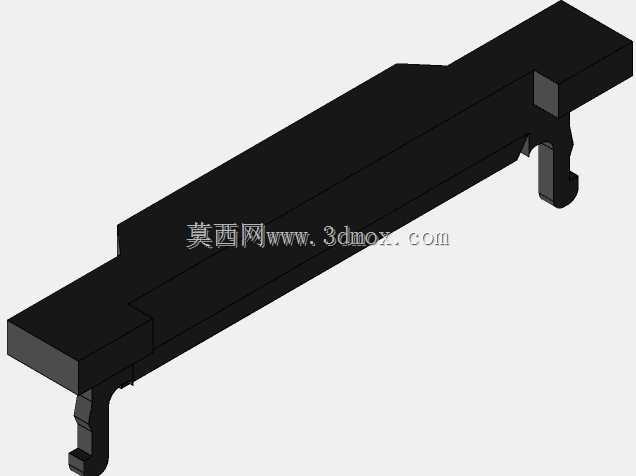

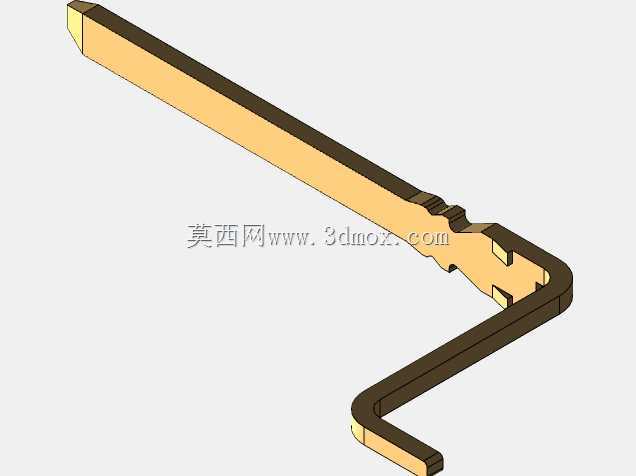

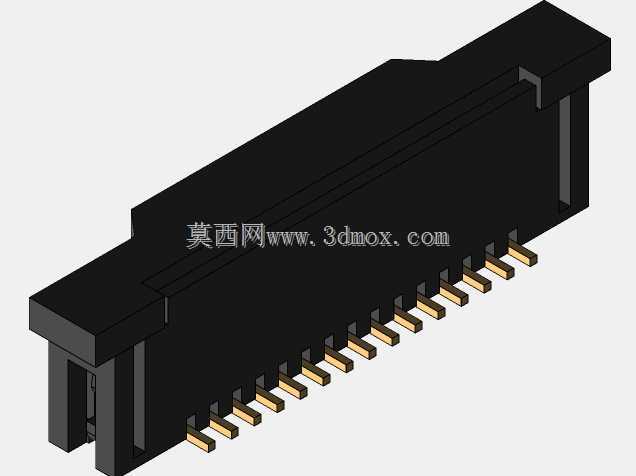

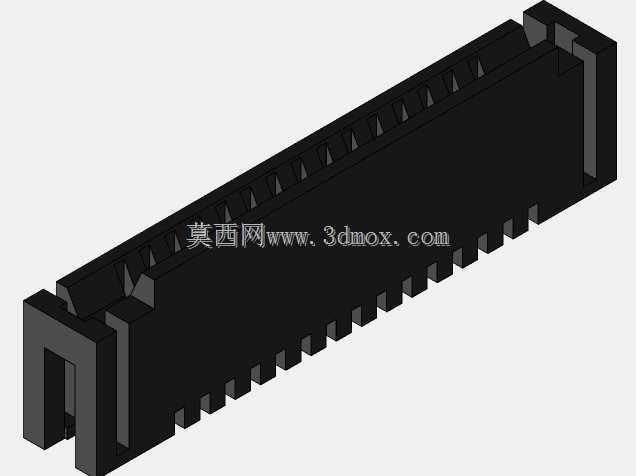

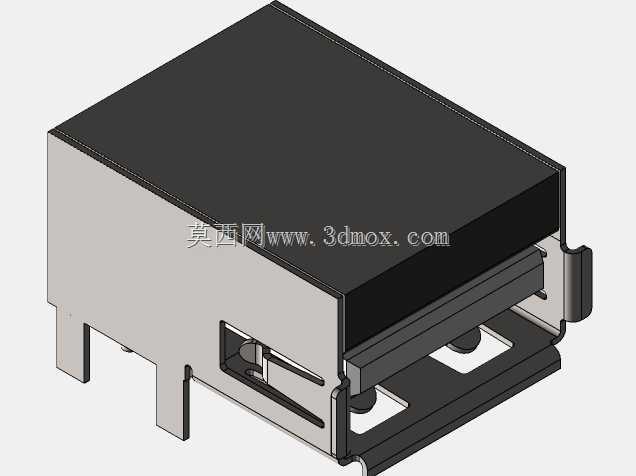

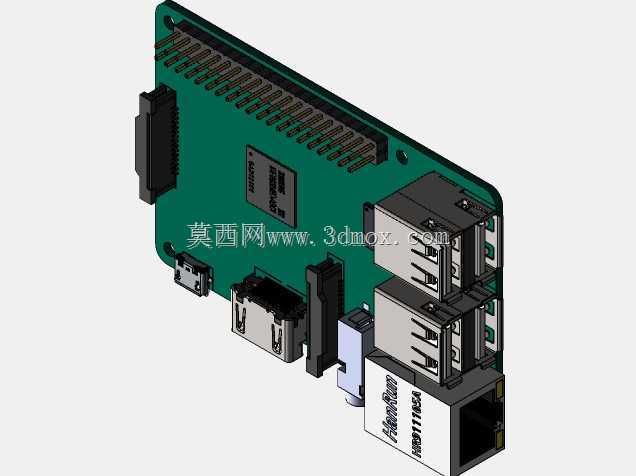

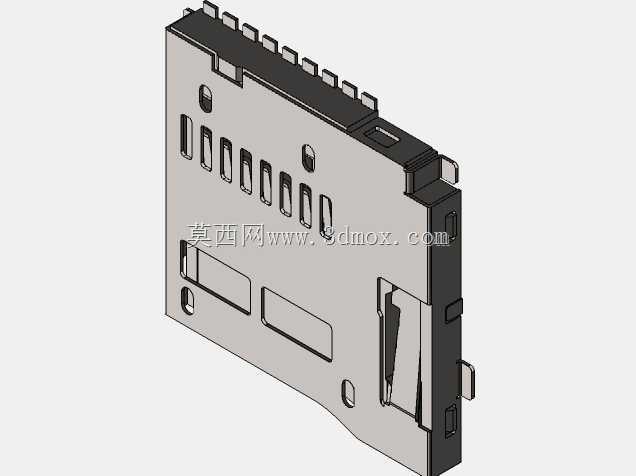

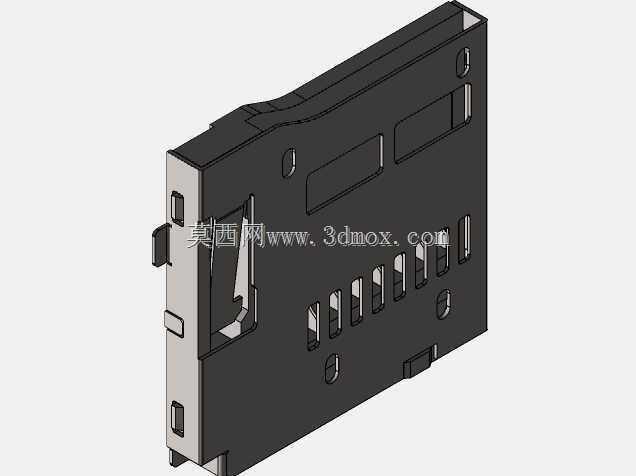

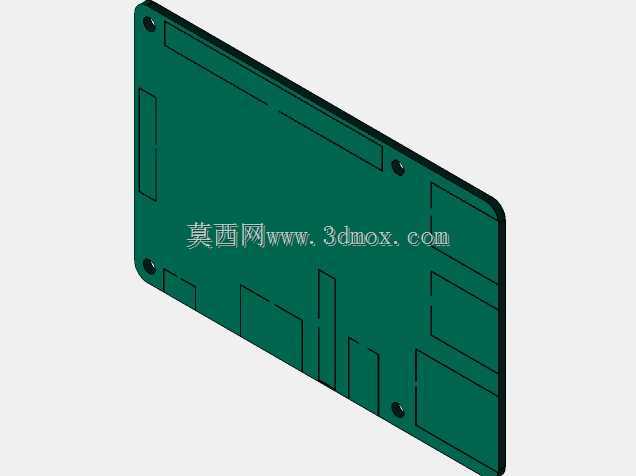

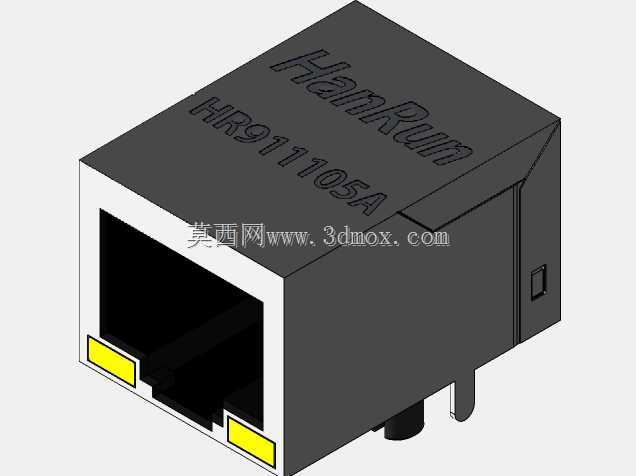

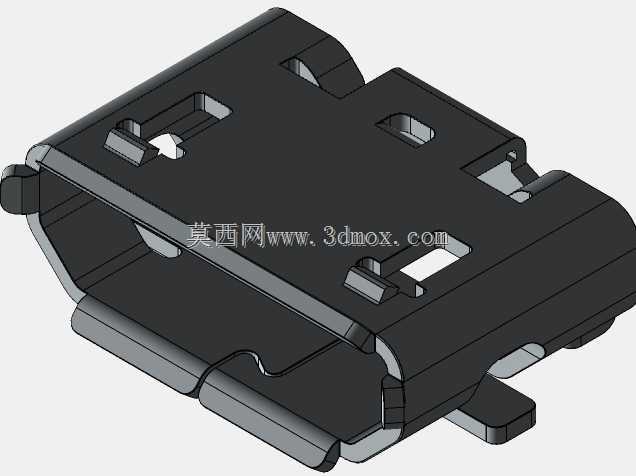

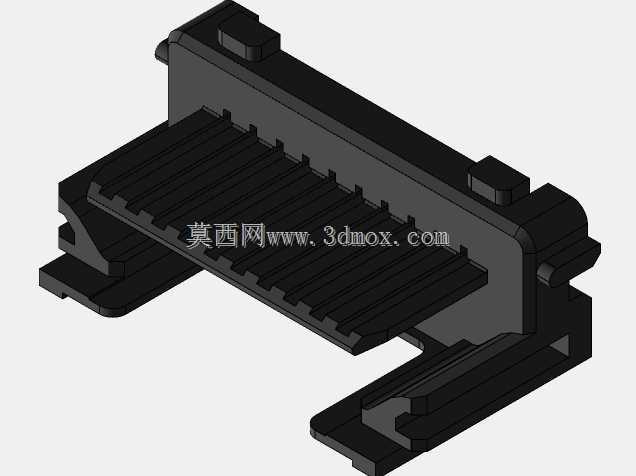

　　这类长条形板对板接插件，在嵌入式开发板、工业控制板卡、智能传感模组的板间互联场景中应用十分广泛，核心作用是实现两块平行印制电路板之间的信号与低压电源传输，替代飞线焊接方案，大幅提升板机组装效率与连接可靠性。从结构设计来看，该接插件采用双侧对称定位卡扣设计，两端的凸起卡扣可在插接完成后与公端座体形成卡合限位，避免设备在振动工况下出现接插松脱、接触不良的问题，适配工业现场、车载电子这类存在持续振动的使用环境。接插件主体采用耐高温绝缘工程塑料作为基座材质，内部排布等间距金属接触端子，端子接触端采用弹性悬臂结构，公母对插时可形成稳定的接触压力，保证信号传输的阻抗连续性，减少高速信号传输过程中的回波损耗。基座底部设置等间距定位柱与焊接引脚，

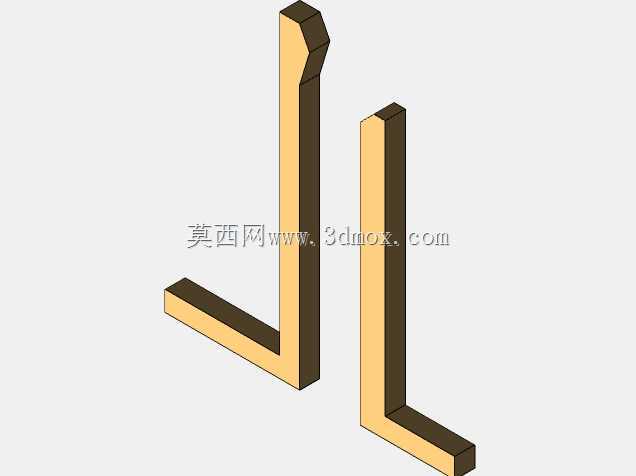

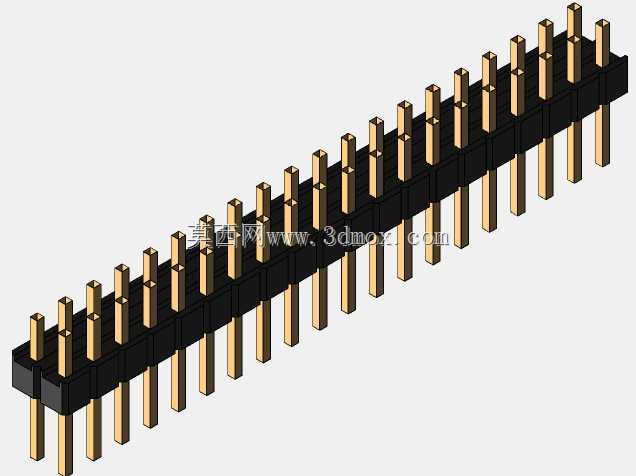

　　定位柱可与PCB板上的预开孔形成过盈配合，在波峰焊或回流焊工序前完成接插件的预固定，避免焊接过程中元件偏移导致的虚焊、连锡问题。设计过程中需要严格控制接插件的整体外形尺寸，长度方向需匹配对应板卡的安装边距，宽度方向预留足够的爬电距离，满足低压电子设备的安规要求，高度方向需控制两块板对插后的整体堆叠高度，适配紧凑化设备的内部安装空间。端子排布采用等间距设计，相邻端子之间设置绝缘隔筋，避免相邻引脚之间出现信号串扰，同时隔筋可提升基座的整体结构强度，在多次插拔后不会出现基座开裂、端子移位的问题。接插件的插拔力经过参数匹配，既保证单人徒手即可完成板卡对接操作，又能在插接后提供足够的保持力，不会因日常搬运、轻微碰撞出现连接断开。

　　在安装边界设计上，接插件两端的卡扣外侧预留了足够的手指操作空间，后期维护拆卸时可直接按压卡扣完成板卡分离，无需借助额外工具，提升设备后期维护的便捷性。基座底部的焊接引脚长度经过精准控制，焊接后焊锡不会溢出到接插件内部的端子接触区域，避免长期使用后焊锡氧化导致的接触电阻升高问题。这类接插件的结构设计还充分考虑了自动化贴装的需求，基座顶部设置平整的吸嘴吸附面，可适配SMT贴片机的真空吸嘴抓取，满足批量生产时的自动化组装要求，无需人工插件，大幅提升电子组装产线的生产效率。
