三引脚2.54毫米间距销头连接器结构

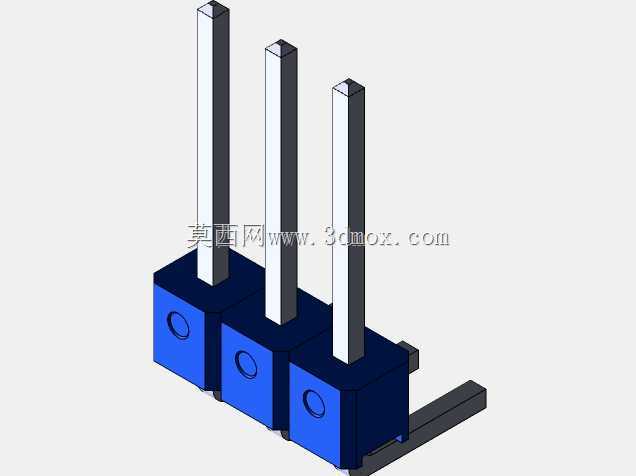

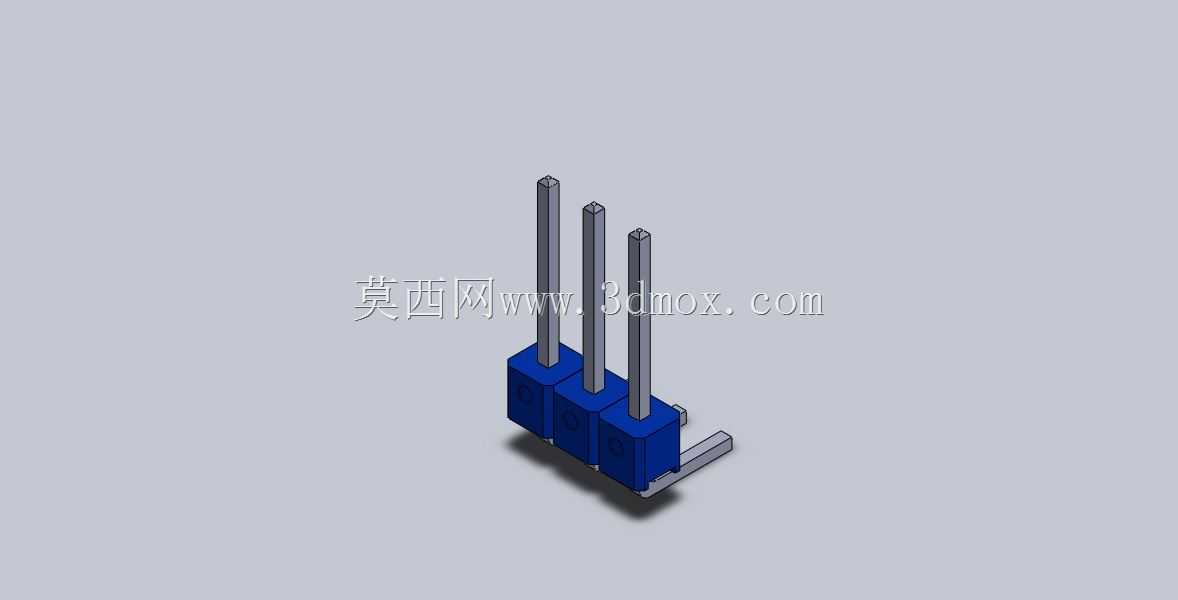

　　这类三引脚销头接插件，是电子设备内部板间连接场景里极为常见的互联部件，日常在工控控制板、传感信号采集模块、小型消费电子主板的板对板信号传输链路中都能见到它的身影，核心作用是实现不同PCB板之间的低压信号、小电流供电通路的稳定对接，相比导线直接焊接的方式，这类插接结构能大幅提升设备组装、后期维护的拆装效率，也能避免反复焊接对PCB焊盘造成的损伤。从结构设计来看，这款接插件采用2.54毫米的标准引脚间距，这个尺寸是行业内沿用多年的通用互联间距，适配市面上绝大多数标准排母、面包板以及通用PCB焊盘孔位，安装时不需要额外定制孔位，能直接匹配常规的波峰焊、回流焊生产工艺。三个金属插销采用直插式设计，插销根部做了限位台阶，

　　装配时插销插入塑胶基座的深度被严格限定，既不会因为插装过深导致插销顶端高度不一致影响对接，也不会因为插装过浅在插拔受力时出现插销松动脱出的问题。塑胶基座采用方块拼接式的一体化结构，每个插销对应独立的塑胶固定腔，腔体内壁做了细微的防滑筋结构，金属插销压入后能和塑胶基座形成足够的抱紧力，正常插拔使用过程中不会出现插销跟转、移位的情况。基座底部设计了两个对称的定位凸点，在PCB板上对应位置预留匹配的定位孔，焊接前可以先将接插件通过定位凸点卡在PCB上，不需要额外治具固定就能完成临时定位，避免焊接过程中接插件偏移导致的引脚虚焊、孔位错位问题。金属插销的顶端做了微小的倒角处理，对接排母时能起到导向作用，即使对接时存在微小的位置偏差，

　　也能顺着倒角顺利插入母座内，不会出现插销顶弯、无法对接的情况。插销的横截面为方形，相比圆形插针，方形结构在和母座弹片接触时能形成更大的接触面积，降低接触电阻，减少信号传输过程中的损耗，同时方形结构的抗扭转性能更好，插拔受力时不容易出现弯折变形。在实际选型使用时，需要注意这款接插件的安装边界：塑胶基座的总宽度为三个引脚间距叠加两侧壁厚，在PCB上布局时需要在基座两侧预留至少1毫米的装配间隙，避免和周边的电容、电阻等贴片元器件产生干涉；插销的有效插接长度需要和对接的排母深度匹配，过长会导致插销顶到母座底部造成PCB受力变形，过短则会导致接触深度不足，在设备受到振动时出现接触不良、信号中断的问题。这类直插销头结构的接插件，

　　通常适用于静态安装、振动幅度不大的设备内部，如果是在高振动的车载、工程机械类设备上使用，还需要额外在接插件对接处增加固定卡扣或者点胶加固，避免长期振动下接插件松脱。建模过程中对插销和塑胶基座的配合公差做了合理预留，插销和塑胶固定腔之间采用小过盈配合，既保证压装后的固定强度，又不会因为过盈量太大导致塑胶基座被撑裂，符合实际量产时的压装工艺要求。
