小型直出轴齿轮减速马达结构设计

项目分类:减速机 发布时间:2022-05-03 ID:613693
  • 小型直出轴齿轮减速马达结构设计

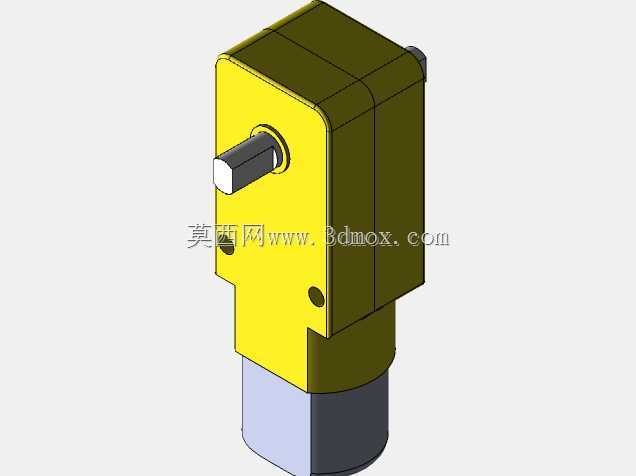

  这类集成式减速马达常被用在小型自动化执行端、智能小车驱动、小型传送带辊筒驱动、精密阀门启闭机构这类对安装空间有严格限制的场景里,核心作用是把电机端的高转速低扭矩输出,通过内部多级齿轮组的减速增扭,转换成输出端适配负载需求的低转速大扭矩动力,避免电机直驱时扭矩不足无法带动负载,或是转速过高无法匹配执行端动作节奏的问题。从结构设计思路来看,这款产品采用了分体叠装的布局,下部是动力输入的电机段,上部是齿轮减速腔体,输出轴从减速腔体侧端面垂直伸出,这种布局能在不额外增加轴向安装长度的前提下,把齿轮组的排布空间和电机本体的安装空间做垂直整合,适配很多安装面狭窄、只能侧向伸出输出轴的设备腔体。安装边界上,这款减速马达的主体为近似方形的柱体结构,

  侧面预留了两个定位安装孔,安装时可以直接通过螺丝穿过孔位固定在设备的安装立板上,不需要额外设计复杂的转接支架,输出轴为扁位轴结构,和负载端的传动轮、摇臂配合时,不需要额外加工键槽,靠扁位的平面贴合就能传递扭矩,避免轴和连接件之间出现打滑空转的问题。齿轮腔体的外壳做了分层扣合的结构设计,装配时可以逐层放入各级传动齿轮,调整齿轮啮合间隙后再扣合封盖,既方便生产阶段的装配调试,也便于后期维护时拆开腔体检查齿轮磨损情况。输出轴的伸出长度做了限位设计,轴肩位置直接贴合减速腔体内侧的轴承端面,能承受一定的径向负载,避免带轮或摇臂安装后径向力过大导致轴变形、齿轮偏磨的问题。下部电机段和上部减速腔体的连接位置做了止口定位,

  装配时能保证电机输出轴和减速腔第一级输入齿轮的同轴度,减少运转时的偏心振动,降低运转噪音。这类减速结构的齿轮组多采用金属和塑料搭配的方案,高速级用金属齿轮承受电机端的高频冲击,低速级用自润滑性能好的工程塑料齿轮降低运转噪音,同时控制整体重量,在小型桌面设备、教学实验装置、小型智能装备里应用时,既能满足扭矩输出需求,也不会因为自重过大给设备安装结构带来额外负担。实际选型时,要注意输出轴的中心高和安装孔的孔位间距,确保和设备安装位的尺寸匹配,同时要核对输出轴的转速和额定扭矩是否匹配负载的运行需求,避免选型不当导致齿轮过载打齿或是电机堵转烧毁。
