恩帕奎路虎直列六缸发动机气缸垫

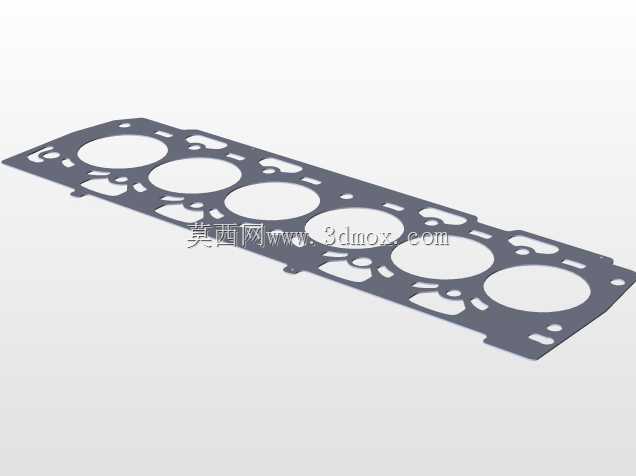

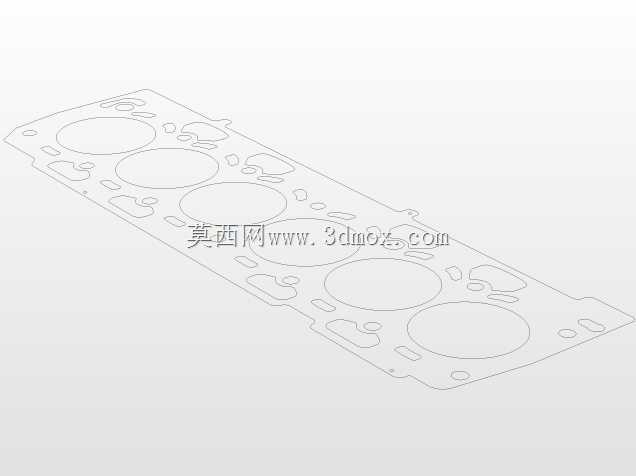

　　气缸垫是发动机缸体与缸盖之间的核心静密封件，其作用是在高温、高压、交变热负荷及油液侵蚀环境下，同时密封燃烧室燃气、冷却液通道与润滑油道。该模型呈现的是一款适配直列六缸发动机的金属复合气缸垫，整体为狭长平板结构，沿长度方向均布六个圆形燃烧室孔，周边分布有螺栓过孔、水道孔、油道孔及定位孔，轮廓随发动机缸体结合面边界成型。

　　从结构设计看，燃烧室孔周围通常需要进行密封压纹、翻边或护圈强化，以承受燃气爆发压力并补偿缸盖与缸体结合面的微观不平度。水套孔和油道孔则需要独立的密封筋或橡胶涂层区域，防止冷却液、机油与燃气三腔互窜。模型中各孔位的相对位置、孔径大小与外轮廓边界，直接决定了该垫片能否在装配时落入缸体定位销、避让缸盖螺栓，并与周边管路、气门机构及正时侧盖保持安全间隙。

　　在实际装车场景中，气缸垫安装于缸体顶面与缸盖底面之间，依靠缸盖螺栓按规定顺序和扭矩压紧。其厚度会影响发动机压缩比，过厚会降低压缩压力，过薄则可能导致气门与活塞干涉，因此选型时必须核对活塞凸出量、缸盖平面度及螺栓伸长量。对于铝合金缸盖与铸铁缸体组合，热膨胀差异明显，垫片还需具备良好的回弹补偿能力，以适应发动机冷热水循环中结合面的微小滑移。

　　建模时应重点保证燃烧室中心距、缸孔直径、螺栓孔分布圆、水道与油道开孔位置的准确性。外形尺寸方面，垫片长度需覆盖六缸排列区域，宽度受进排气道布置和缸盖螺栓间距约束，厚度方向则需在装配压缩后仍保留足够密封应力。安装边界上，垫片外缘不能超出缸体水套或与正时罩、进气管支架发生干涉，定位孔必须与缸体定位销精确配合，任何孔位错位都可能导致水道堵塞、油道节流或燃气泄漏。

　　该模型可用于发动机密封结构校核、缸盖螺栓布局分析、维修装配演示以及教学中对内燃机三漏问题的讲解。
