汽车燃油箱盖配套密封橡胶垫片结构

　　在汽车燃油供给系统的密封设计环节，油箱盖与油箱加注口的配合密封是保障燃油系统密闭性、防止燃油挥发泄漏、阻隔外界杂质进入油箱的关键结构，本次呈现的密封垫片正是适配乘用车燃油箱盖的专用密封构件。从实际装车应用场景来看，该垫片安装于油箱盖内侧与加注口端面的贴合区域，日常使用中需要反复承受油箱盖开启、关闭的挤压形变，同时要耐受燃油蒸汽的长期侵蚀、高低温环境下的材料性能波动，还要在车辆行驶过程中抵御振动带来的密封面错位风险，对密封可靠性的要求贯穿整车全使用周期。

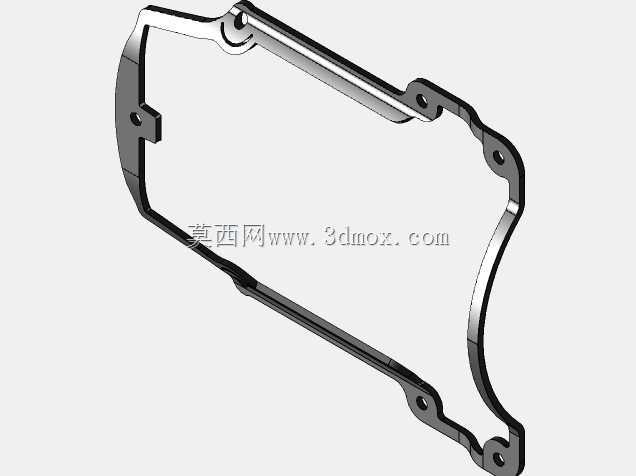

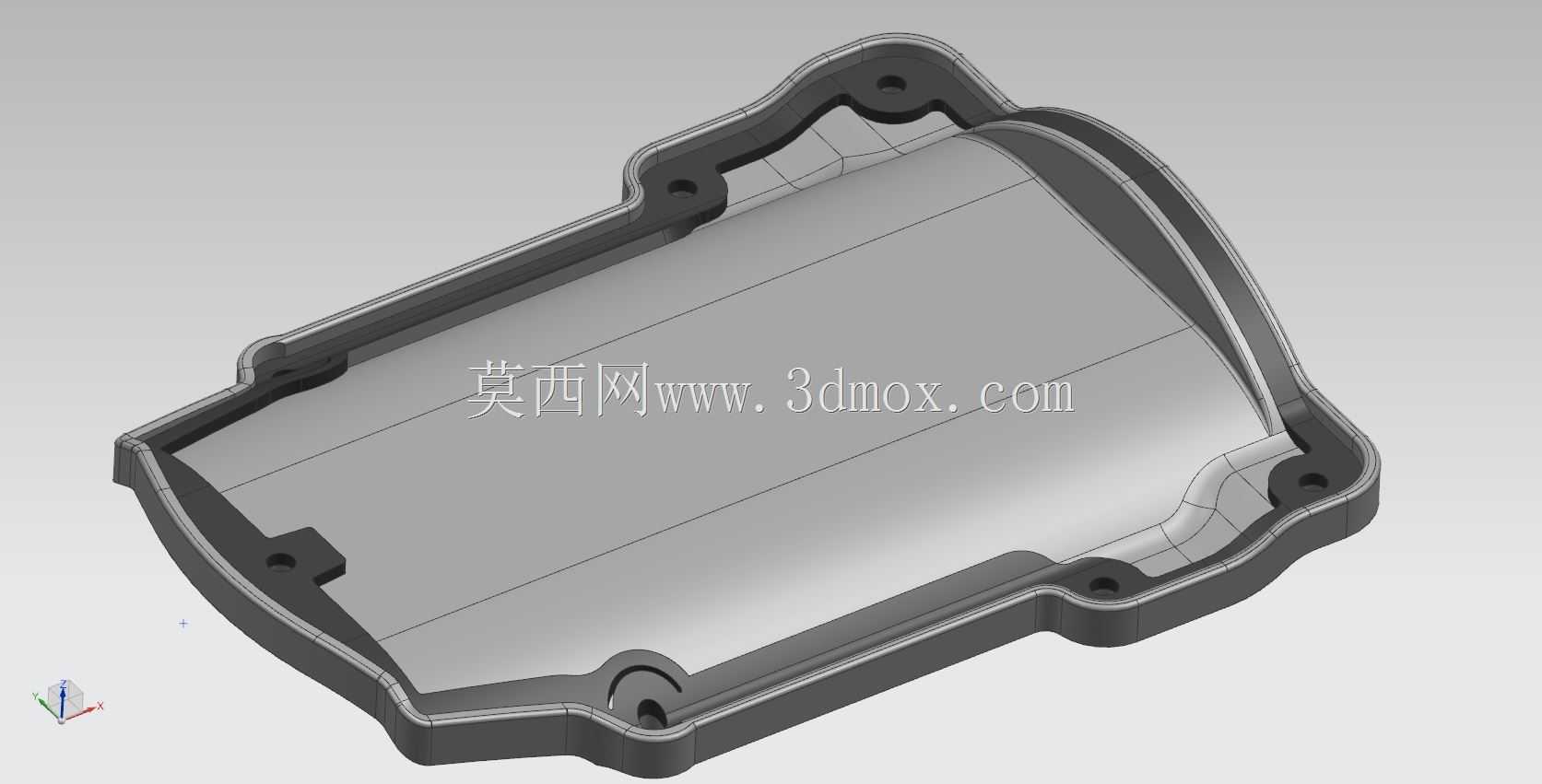

　　从功能特性层面拆解，该垫片采用异形轮廓设计，完全匹配对应车型油箱加注口的端面形状，周圈分布的定位凸台与凹槽结构，能够在安装时精准卡入油箱盖内侧的定位卡槽，避免车辆长期振动后垫片出现移位、翘边问题，杜绝密封失效隐患。垫片的截面采用变厚度设计，密封唇口区域做了薄化处理，在油箱盖旋紧锁紧时，唇口区域能够产生均匀的弹性形变，完整填充加注口端面的微观加工纹路间隙，而垫片主体区域保持相对较高的厚度与结构强度，避免长期挤压后出现不可逆的塑性变形，保障密封压力的长期稳定。

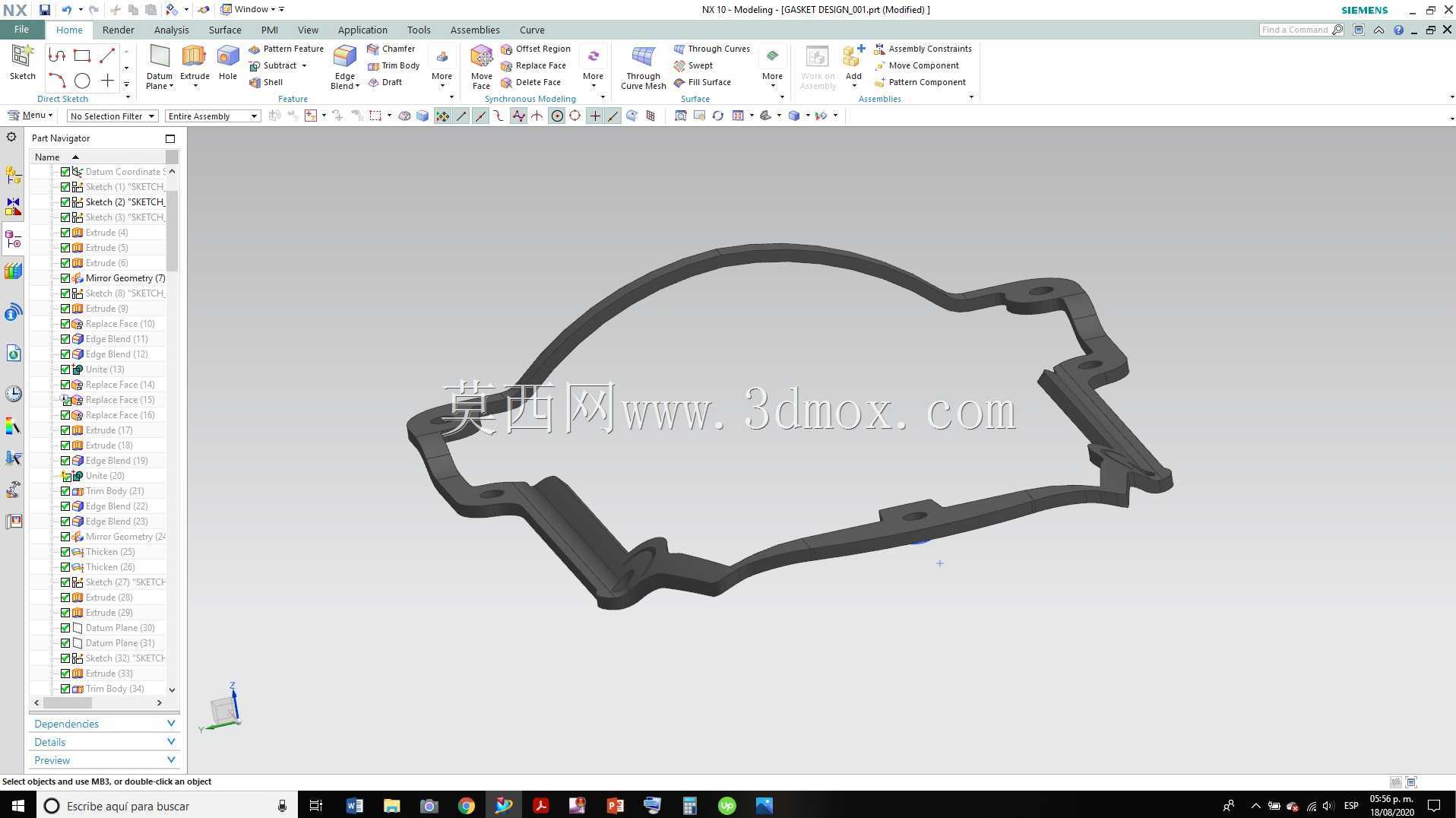

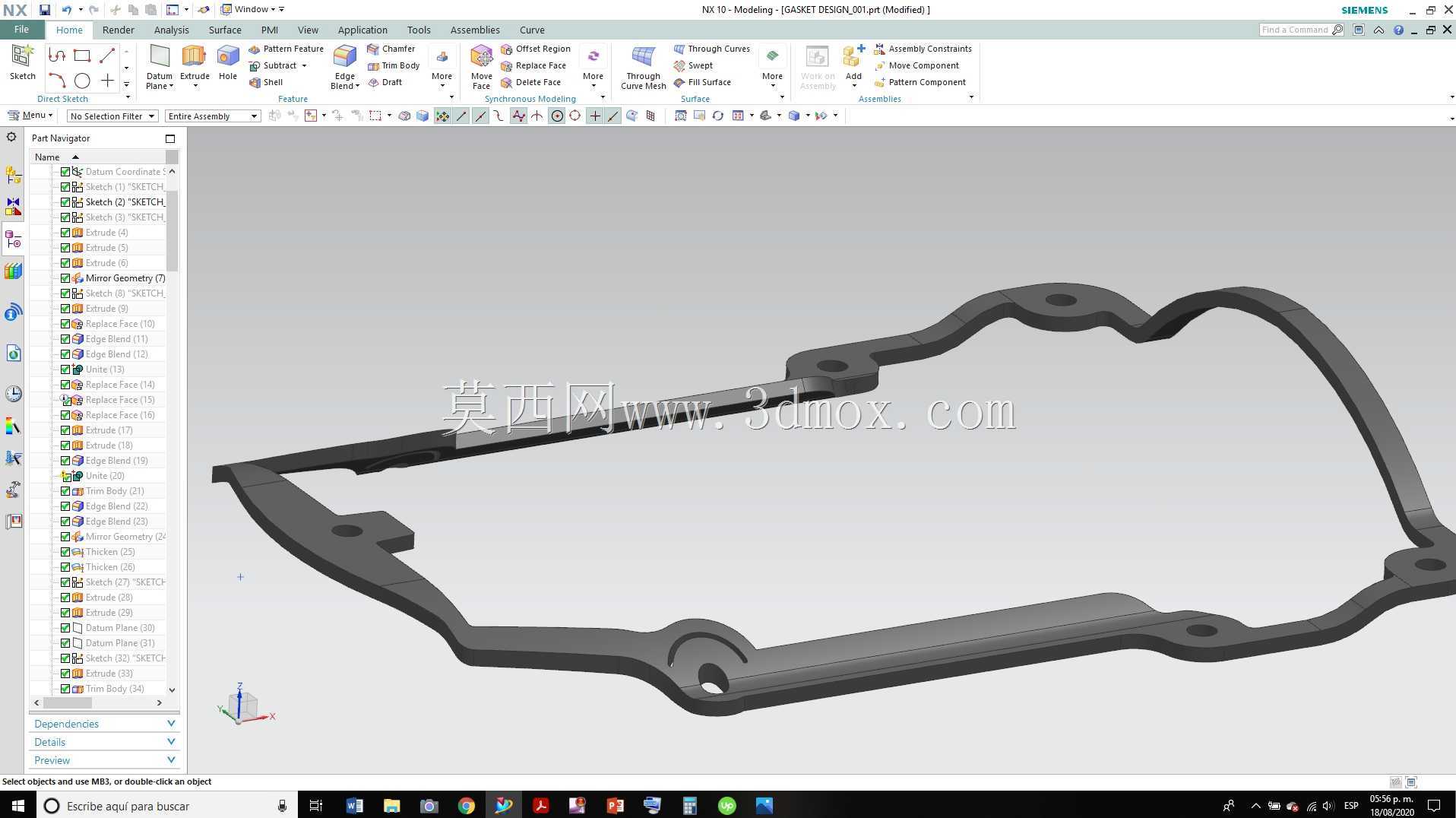

　　设计过程中，首先需要完成安装边界的尺寸校核：通过逆向扫描油箱盖内侧安装槽的三维点云数据，提取安装槽的轮廓尺寸、深度、定位凸点的位置与尺寸公差，同时采集油箱加注口密封端面的平面度、粗糙度参数，以此确定垫片的外形轮廓公差带，确保垫片装入安装槽后周圈预留0.1-0.2mm的过盈量，既不会因为过盈量过大导致装配困难，也不会因为间隙过大出现松动。其次是密封压力的仿真验证，通过有限元分析模拟油箱盖额定锁紧力矩下垫片的应力分布，调整不同区域的厚度参数，确保整个密封环带的接触压力维持在0.3-0.5MPa的合理区间，压力分布偏差控制在15%以内，避免局部压力不足导致泄漏、局部压力过大加速材料老化。

　　材料选型上适配丁腈橡胶作为基础材质，通过配方调整提升材料的耐燃油性能、耐高低温性能，能够在-40℃到120℃的环境温度区间保持稳定的弹性，长期接触汽油、柴油蒸汽后不会出现溶胀、硬化、开裂问题。垫片的边缘做了圆角过渡处理，避免装配过程中锐边割伤导致的密封缺陷，同时在对应油箱盖通气阀的位置预留了避让缺口，不会干扰油箱通气系统的正常工作，保障油箱内部压力始终维持在合理区间，避免出现供油不畅或者油箱吸瘪的问题。

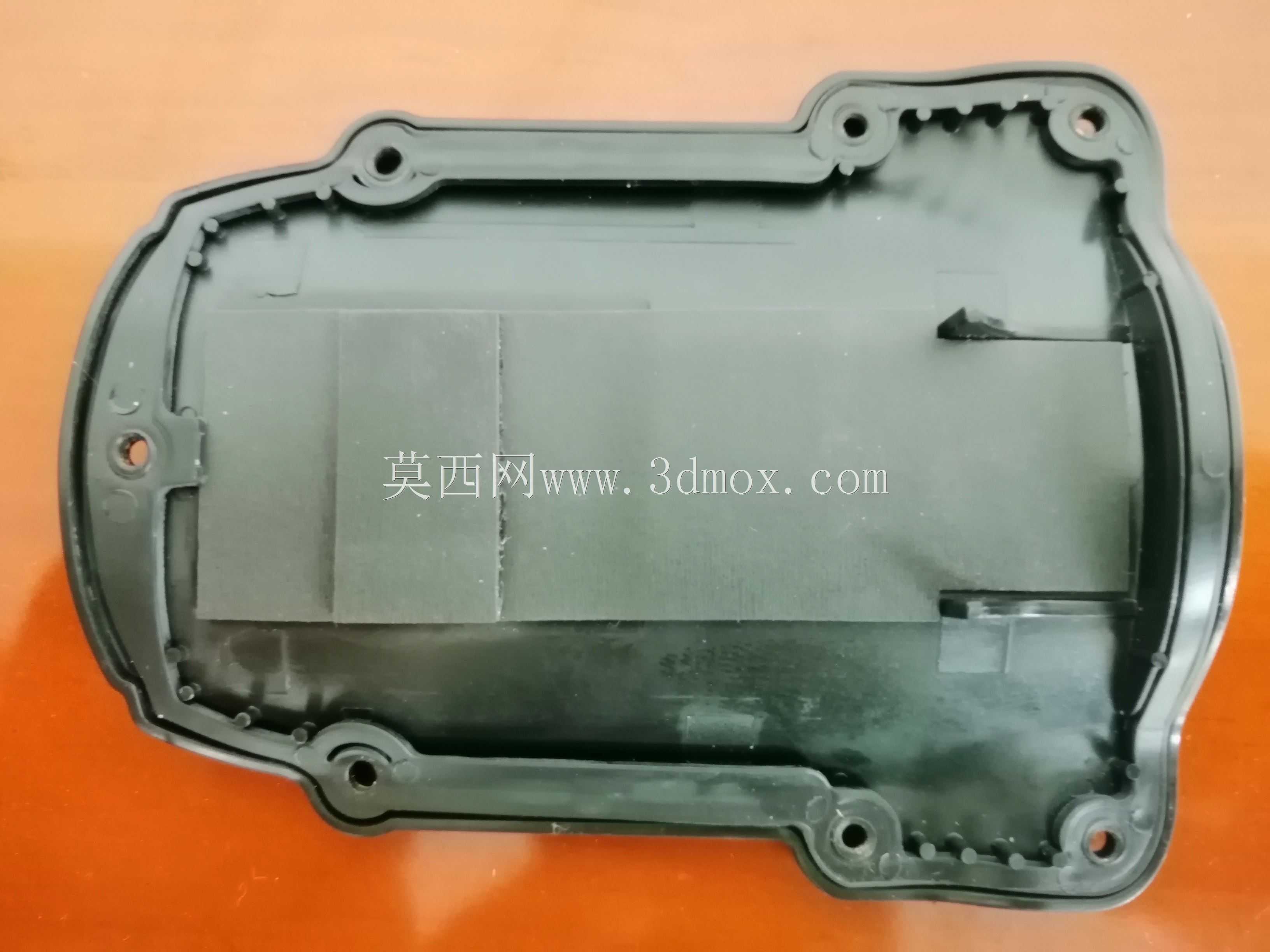

　　从安装适配性来看，该垫片的整体厚度控制在3mm，安装后压缩量设定为0.8-1.2mm，既能够保证足够的密封形变余量，也不会因为压缩量过大导致油箱盖旋紧力矩超标，影响用户开闭油箱盖的操作手感。周圈的定位结构与油箱盖的安装槽一一对应，装配时无需额外涂胶固定，依靠橡胶本身的弹性与定位结构即可完成固定，售后更换时也能够快速拆装，降低维护成本。在实际验证环节，该结构需要通过1000次开闭循环试验、72小时燃油浸泡试验、高低温交变试验后，密封性能仍然满足整车泄漏量标准，不会出现燃油渗漏、蒸汽排放超标的问题，完全适配量产车型的配套使用需求。
