创意拼图式合页铰链结构设计

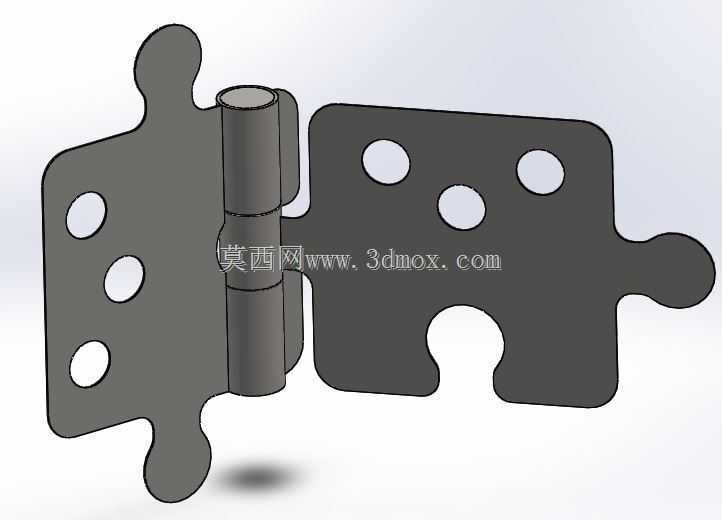

　　这款铰接连接件打破了常规合页的直板外形设计，将两个铰接页片做成了互锁拼图块的造型，在保留传统铰链核心铰接功能的基础上，增加了装配对位的辅助定位特性，同时外形更具设计感，可应用在对外观有一定要求的文创柜体、手工收纳盒、创意展示道具等场景中。从结构设计逻辑来看，中间的铰接销轴部分沿用了标准筒状铰接结构，保证页片可以围绕销轴完成0到180度范围内的顺畅转动，转动阻尼均匀，不会出现卡滞或松旷的问题。两个页片上均预留了三个圆形安装孔，孔位分布避开了铰接转动的干涉区域，安装时可以通过标准沉头螺丝将页片分别固定在两个需要实现转动连接的构件上，安装孔的沉台设计可以让螺丝头完全埋入页片平面内，不会突出表面影响构件开合或者造成剐蹭。和普通合页不同的是，

　　这款铰链的两个页片在闭合状态下，拼图造型的凹凸结构可以形成辅助嵌合，当两个被连接件处于闭合位置时，页片上的凸块会嵌入对应页片的凹槽内，一定程度上提升闭合状态下的连接稳定性，减少横向窜动的余量，这一设计在轻薄型板材的连接场景中优势尤为明显，可以避免常规合页在轻薄板上安装后容易出现的页片错位问题。在安装边界方面，这款铰链的页片厚度和常规同规格合页保持一致，不需要在被连接件上额外加工深槽，只需要保证安装面平面度误差在0.2mm以内即可完成安装，转动过程中页片的外边缘不会和安装面产生摩擦，预留的转动间隙经过校核，即使安装面贴有0.1mm厚度的装饰面层，也不会影响正常开合。从实际使用场景出发，这款铰链既可以满足普通柜体门、箱盖的转动连接需求，

　　也可以作为创意手工项目、模块化拼接装置的铰接连接件，拼图式的外形在装置处于展开状态时也能具备一定的装饰效果，不会像普通金属合页那样显得突兀。设计过程中对页片的转角位置都做了R角过渡处理，没有尖锐的棱角，避免安装和使用过程中出现划伤的风险，铰接筒的同轴度公差控制在0.05mm以内，保证销轴装配后转动顺滑，长期使用也不会出现单边磨损的问题。页片上的安装孔间距经过优化，在有限的页片面积上尽可能拉大了孔位间距，提升安装后的连接强度，即使承受一定的侧向拉力，也不会出现页片变形或者螺丝松脱的问题。
