FESTO型手动杠杆式气动控制阀结构

这款手动控制气动阀是气动系统中典型的人力操控式方向控制元件，主要应用在中小型自动化生产线的手动工位、设备调试检修回路、小型气动工装夹具的操控单元、包装机械的手动操作段以及轻工生产设备的气路控制场景中，作为人工介入气路通断、气流方向切换的核心执行部件，承担着人工指令输入与气路状态切换的衔接作用，无需额外电控信号即可完成操作，适配无供电、需要人工确认动作的作业场景，能有效避免误触发带来的设备动作风险，在设备调试、单件小批量加工、安全防护触发回路中有着不可替代的应用价值。

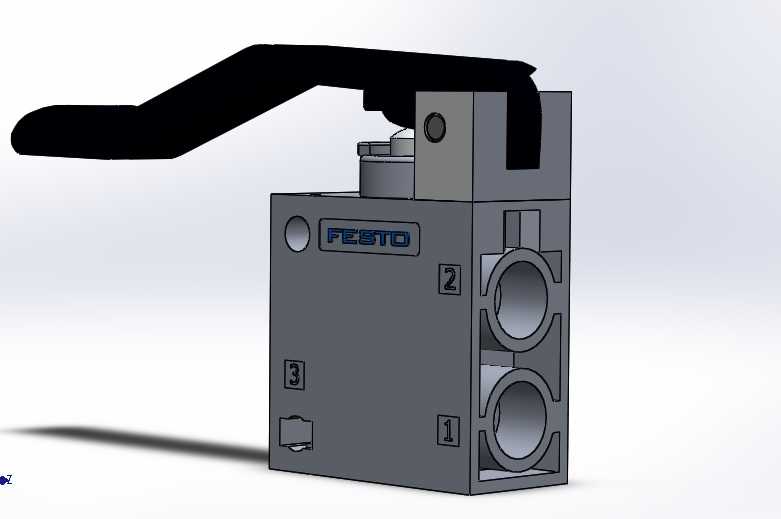

从实际用途来看，该阀通过杠杆式手动操控结构，可实现阀内气路的通断切换或者不同通路的方向转换，控制气缸的伸缩、气动马达的启停、气动吸盘的吸附释放等末端执行元件动作，阀体上标注的1、2、3接口分别对应进气口、工作输出口与排气口，为三通式手动阀结构，可完成单作用气缸的直接控制，也可作为气控回路的先导阀使用，操控时仅需下压杠杆手柄即可完成阀位切换，松开后可依靠内部复位弹簧自动回位，操作行程短、触发力度适中，适合频繁手动操作的工位使用，长时间操作不易产生手部疲劳。

在功能特性上，该阀采用硬质密封结构配合精密加工的阀体内腔，保证气路切换时的密封性能，工作气压适配常规气动系统的0.1-1.0MPa压力范围，泄漏量控制在行业标准允许的极低范围内，响应速度快，阀位切换无卡滞；杠杆式的操作结构将人手的按压力通过杠杆放大，降低操作所需的按压力度，手柄采用符合人体工学的弧形造型，边缘做圆角过渡处理，操作时贴合手指轮廓，触感舒适。

设计思路上，整体采用方块式集成化阀体结构，将阀芯、复位弹簧、密封组件全部集成在方形阀体内，减少外接管路与连接部件，结构紧凑无冗余突出结构；阀体侧面预留标准安装孔位，可直接通过螺栓固定在设备面板、安装支架上，也可适配标准阀组的集成安装需求；接口采用通用气动管路连接尺寸，可直接对接常规气动快插接头，无需额外转换配件。外形尺寸上，阀体整体为规整长方体结构，安装边界清晰，安装孔位间距符合气动元件通用安装规范，手柄下压后的最大外伸尺寸预留了足够的操作空间，不会与周边安装的其他气动元件产生干涉，安装时无需额外预留过大的操作空间，可适配紧凑的设备内部安装布局，阀体表面做硬质氧化处理，具备一定的耐磨、抗腐蚀能力，可适配车间多粉尘、少量切削液飞溅的常规工业作业环境，长期使用不易出现表面锈蚀、磨损卡滞的问题。
