可调式管道夹持紧固扳手结构设计

　　在民用给排水施工、工业油气管道运维、化工管路检修等场景中，管道扳手是管路安装与拆卸作业里不可或缺的手动夹持类工具，区别于普通开口扳手只能适配固定规格紧固件的局限，这类可调式管钳能够通过调节开口范围，适配不同外径的圆形管材与管路接头，在狭窄的管廊作业空间、家用厨卫管路维修、消防管道布设等场景中都能发挥作用，尤其在没有动力气源、电源的野外管路抢修场景下，纯机械结构的手动管钳不需要额外动力支持，仅靠人力操作就能完成大扭矩的紧固与拆卸作业。

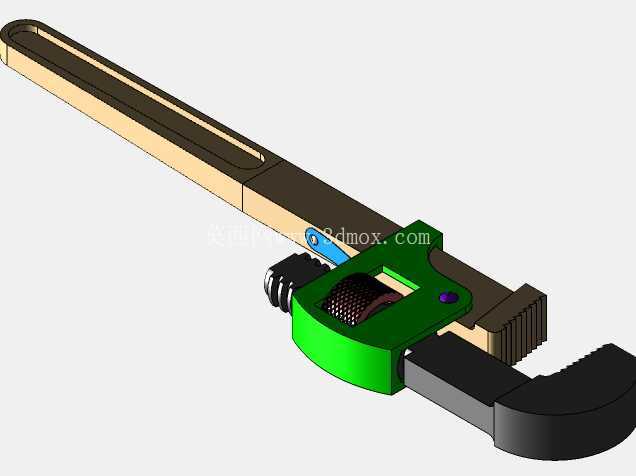

　　从结构设计逻辑来看，这款管钳采用了长杠杆手柄搭配活动钳口的经典结构，固定钳身与活动钳口的咬合面都加工有细密的锯齿形防滑齿，齿向设计与管材转动受力方向相反，当施加扳转力矩时，锯齿会嵌入管材表层，避免施力过程中出现打滑脱开的问题，相比平口钳类工具，这种齿面设计能够在同等夹持力下提供更大的静摩擦力，适配表面带有轻微锈蚀、油污的金属管材作业需求。调节机构采用了螺杆式调节结构，转动调节螺母即可带动活动钳口沿固定钳身的导轨槽做直线位移，实现开口尺寸的连续可调，能够覆盖一定范围内不同外径的管材夹持需求，不需要像普通固定扳手那样频繁更换工具规格，减少作业过程中的工具切换频次。

　　手柄部分采用了长力臂设计，在手柄末端施加较小的人力就能在钳口位置输出足够大的夹持与扳转扭矩，符合手动工具的省力设计逻辑，手柄的截面做了变截面处理，靠近钳头的位置截面尺寸更大，能够承受扳转过程中更大的弯曲应力，避免大扭矩作业时出现手柄弯折断裂的问题，向手柄末端延伸的过程中截面逐步收窄，在保证结构强度的前提下尽可能降低工具整体重量，减轻长时间手持作业的疲劳感。钳头部分的活动钳口与固定钳身的配合导轨做了限位设计，调节到最大开口位置时会被限位结构挡住，避免调节过度导致活动钳口从钳身上脱落，提升工具使用的可靠性。

　　从安装与使用边界来看，这款管钳的整体长度适配单人手持操作需求，钳头的径向尺寸控制在合理范围内，能够在管路排布密集、操作空间狭小的场景下完成作业，不会因为钳头体积过大无法卡入管材位置。咬合齿的深度经过合理设计，既能够保证足够的防滑咬合力，又不会因为齿深过大对薄壁管材造成过度的咬合损伤，避免在镀锌水管、薄壁不锈钢管等管材表面留下过深的咬痕破坏管路防腐层。调节螺杆的螺距经过匹配设计，转动调节螺母时活动钳口的进给速度适中，既能够快速调整开口大小适配管材尺寸，又能在夹持到位后实现可靠的自锁，不会因为扳转过程中的振动导致开口变大出现打滑。

　　在实际作业过程中，这类管钳除了用于圆形金属管材的装拆，也可用于大规格六角管件、圆柱形工件的辅助夹持作业，在五金加工、设备维修等场景中也可作为临时夹持工具使用。设计过程中对钳头的受力位置做了应力集中优化，在钳口与钳身的过渡位置做了圆弧过渡处理，避免大扭矩作业时应力集中导致钳头断裂，调节螺母的位置设置在钳头侧方，作业过程中不会被管材或者相邻管路挡住，方便在夹持状态下微调开口松紧度。整体结构没有复杂的弹性零件或者易损小部件，日常使用过程中仅需要定期在调节螺杆位置涂抹润滑脂保证调节顺畅，就能实现较长的使用寿命，适合复杂多变的施工现场作业环境。
