ACME梯形螺纹电动传动螺丝结构

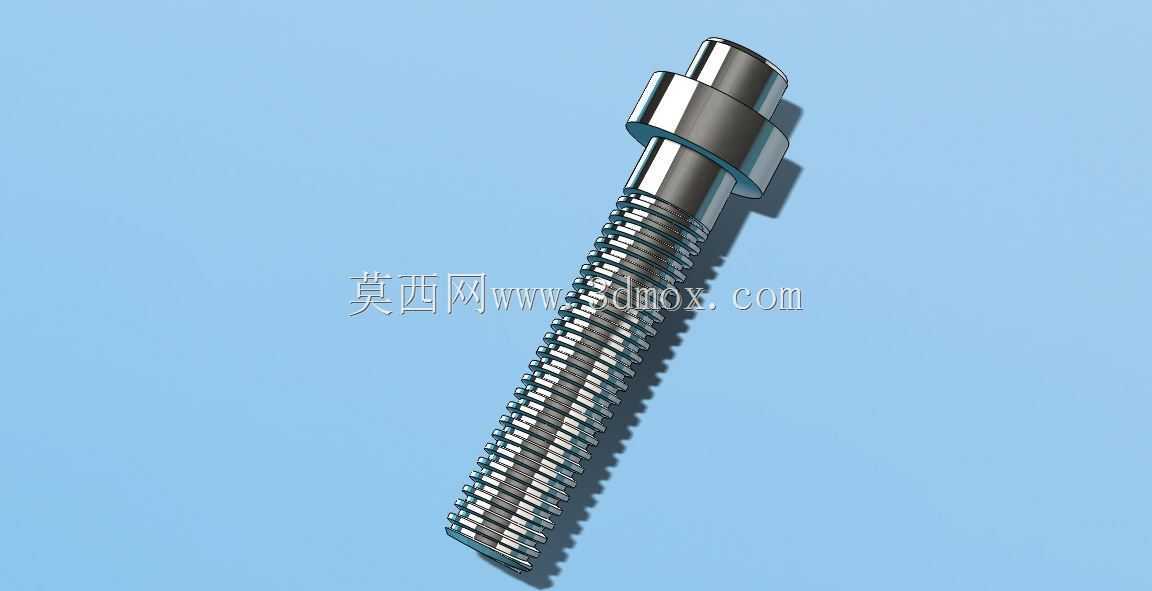

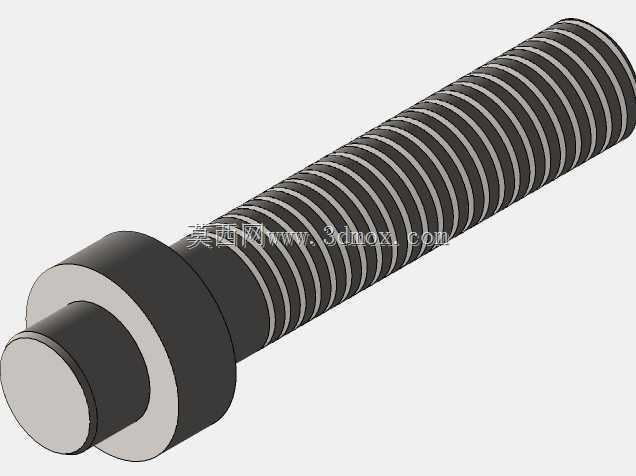

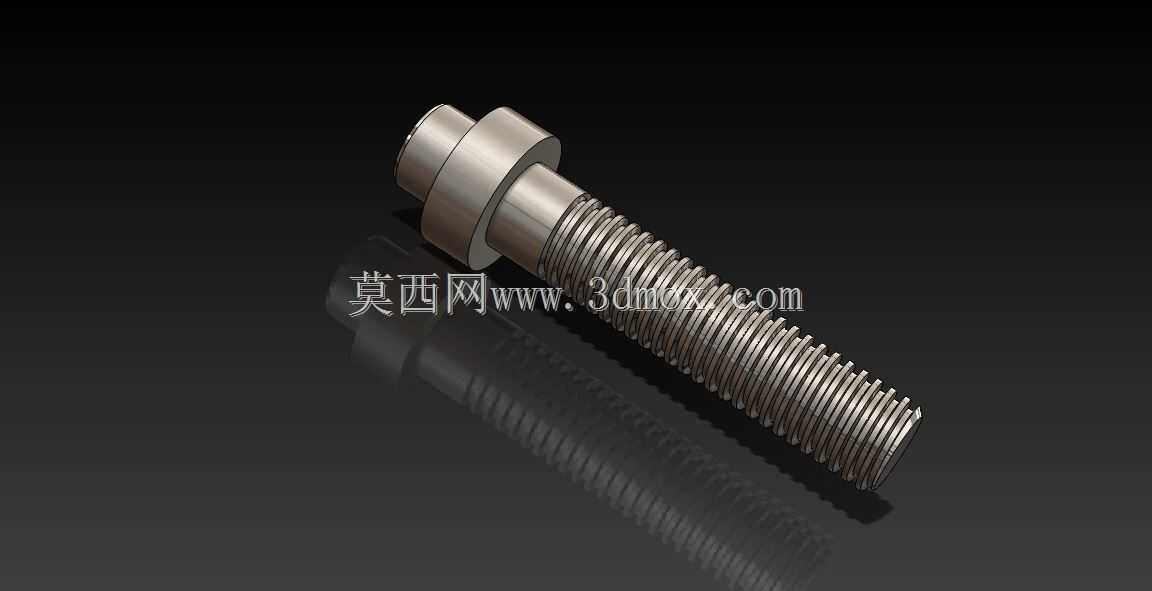

　　这款ACME梯形螺纹传动螺丝，主要应用在需要大载荷直线传动的工业场景中，常见于电动执行机构、小型升降装置、工装夹具的进给调节、轻工设备的直线驱动单元等位置，和普通三角螺纹紧固件不同，ACME螺纹的牙型为29度梯形，牙根强度更高，传动过程中对中性好，耐磨性能优异，能够承受更大的轴向载荷，同时具备一定的自锁能力，在低速重载的传动工况下稳定性表现突出。从结构设计来看，螺丝一端设置了带定位轴肩的光轴安装段，光轴段直径大于螺纹大径，安装时轴肩可以直接抵靠在安装座的定位端面，实现轴向位置的精准限位，不需要额外加装定位套来调整安装位置，光轴段可与直线轴承或者铜套配合做滑动支撑，保证螺丝传动过程中的同轴度，避免螺纹段受径向力产生偏磨，

　　延长零件使用寿命。螺纹段采用标准1又1/4英寸公称直径规格，每英寸5牙的螺距设计，导程为0.2英寸，这个参数组合兼顾了传动效率和进给精度，既不会因为导程过大导致微调精度不足，也不会因为导程过小影响传动效率，适合需要兼顾快速进给和精确定位的调节场景。牙型经过优化设计，牙根处做了小圆弧过渡处理，有效降低应力集中系数，在频繁正反转传动的工况下，不容易出现牙根断裂的失效问题。安装边界方面，光轴段的长度和直径可以匹配常规的标准安装座尺寸，轴肩的厚度经过核算，能够承受额定轴向载荷下的挤压应力，不需要额外加工止推面，螺纹段的有效长度覆盖常规的传动行程需求，端部没有设置额外的锁紧结构，可根据实际使用场景搭配锁紧螺母或者行程限位块使用。

　　在实际设备装配中，这类传动螺丝通常配合铜制梯形螺母使用，螺母可根据安装需求设计成法兰型或者圆柱型，和设备的运动部件连接，螺丝转动时带动螺母做直线运动，实现动力的传递和位置的调节，相比滚珠丝杠结构，ACME梯形螺丝的成本更低，维护更简单，对使用环境的要求不高，在粉尘、轻度油污的工况下也能稳定工作，不需要复杂的密封防护结构，非常适合中小型自动化设备、手动调节工装、小型升降平台这类对成本敏感、载荷中等、传动精度要求适中的应用场景。建模过程中严格遵循ACME螺纹的标准牙型参数，还原了螺纹的真实牙廓、光轴段与螺纹段的过渡结构、轴肩的尺寸比例，可直接用于设备的装配干涉检查、运动仿真，也可作为非标传动螺丝设计的参考原型，帮助结构设计人员快速完成选型验证和结构适配。
