椭圆环形密封结构三维设计

　　在工业传感检测、流体管路配套的密封场景中，这类椭圆环形结构常作为端面静密封的核心承载件，适配非圆形安装界面的密封需求，相比常规圆形密封圈，能更好贴合椭圆截面的安装槽位，避免圆形密封件在异形槽内出现的扭曲、挤出现象。从实际应用来看，这类结构多配套压力传感、流量检测类设备的端盖安装位，在低压流体输送、设备腔体密封场景下，依靠自身环形截面的压缩形变填充安装面的微观间隙，阻断介质渗漏路径。设计过程中首先要匹配安装界面的椭圆轮廓基准，长轴与短轴的尺寸公差需要控制在安装槽宽度的10%以内，避免装配后出现局部压缩量不足或过压导致的永久形变。环形截面的直径选取要结合安装槽的深度与宽度，常规静密封场景下压缩率控制在15%-25%区间，

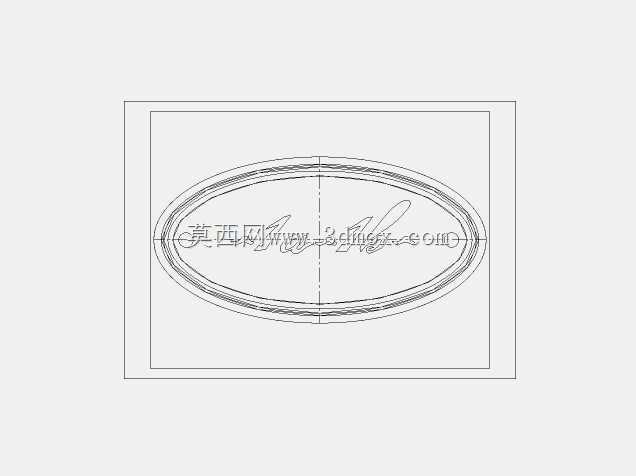

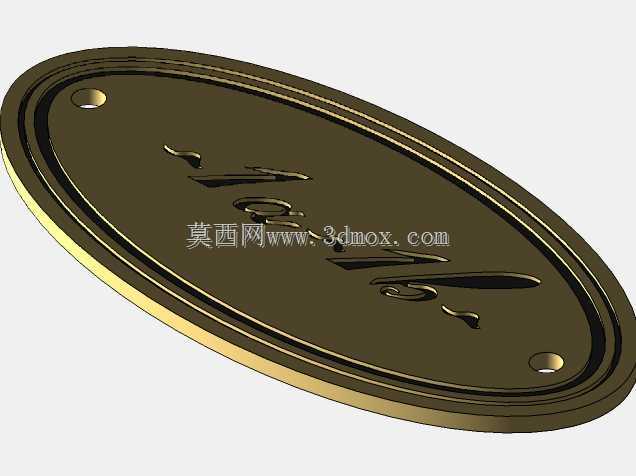

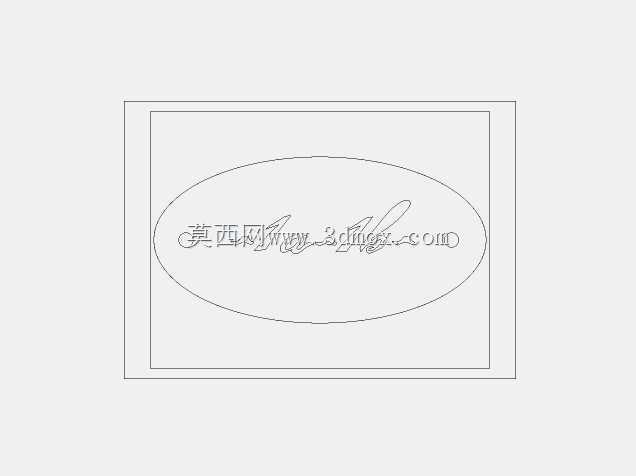

　　既能保证足够的密封比压，又不会因为压缩量过大加速橡胶或橡塑材质的老化失效。安装边界方面，椭圆环的外轮廓需要与安装槽的外侧壁保留0.2-0.5mm的间隙，给装配过程中的微量偏移预留调整空间，内轮廓则要避开传感元件的引线通道、介质流通孔位，避免遮挡检测通路或影响介质流动状态。结构建模时优先采用椭圆扫描特征生成基础环体，再对环体的棱边做R0.2-R0.5的圆角处理，避免锐边在装配时割伤安装面的密封涂层，也能减少长期受压后棱边位置的应力集中开裂问题。在设备实际运行过程中，这类椭圆环需要耐受对应工况下的介质腐蚀、温度交变，因此建模阶段就需要预留材质选型对应的膨胀补偿量，比如采用丁腈橡胶材质时，要考虑矿物油介质下的溶胀率，

　　适当缩小环体的自由状态尺寸，保证溶胀后仍能在安装槽内保持合理的压缩量。对于配套传感设备的密封结构，还要考虑环体本身的材质不会对检测介质造成污染，比如食品、医药类检测场景下需要选用符合卫生级要求的材质，建模时环体的表面粗糙度要控制在Ra1.6以下，减少介质残留的挂壁风险。实际装配时，椭圆环需要平顺压入安装槽，不能出现扭曲翻转，否则会直接导致密封失效，因此设计时可以在安装槽的一侧增加浅定位凸台，对应环体内侧的定位缺口，方便装配时快速对位，降低人工装配的出错概率。
