镂空字符标识安装固定板结构设计

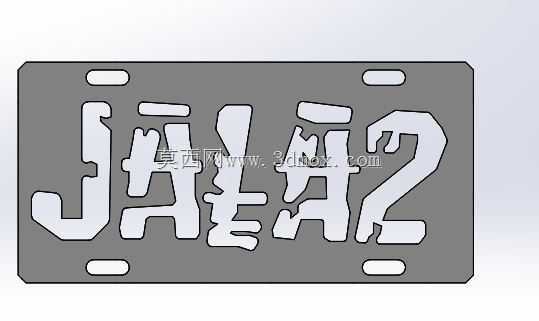

　　这款镂空字符安装板，主要面向设备外观标识、工位提示牌、区域铭牌的安装场景使用，在自动化产线工位、设备外罩防护面板、车间区域标识架上都能适配安装。板体整体采用矩形钣金裁切结构，四个角做了圆角过渡处理，避免安装及日常维护过程中尖锐边角划伤操作人员，也能减少板件边角磕碰变形的概率。板体上下边缘对称设置了四个长圆形安装孔，这类孔位设计可以抵消安装面的孔位加工误差，安装时可以根据实际固定件的位置做小范围的位置调整，不需要二次扩孔就能完成装配，适配M4到M6规格的常规紧固件，安装后板体与安装面贴合度好，不会出现局部翘曲的问题。板体核心区域做了连体字符的镂空裁切，字符笔画之间保留了足够的连接筋位，不会因为镂空区域过大导致板体整体结构强度下降，

　　日常使用中即便受到轻微的外力碰撞，也不会出现字符断裂、板体变形的情况。字符采用连体艺术化设计，笔画粗细均匀，裁切后边缘无毛刺残留，既可以直接作为喷涂漏漆模板使用，在设备表面喷涂对应标识，也可以直接作为镂空铭牌安装，在板体背面加装背光模组后，还能作为发光标识牌使用，适配车间低光照区域的标识提示需求。设计过程中优先考虑了加工工艺的适配性，整个板件采用单一面的激光切割工艺即可完成加工，不需要额外的折弯、焊接工序，加工工序少，量产时加工效率高，材料利用率也能控制在较高水平，常规1.5mm到3mm厚度的冷轧钢板、不锈钢板、亚克力板材都可以适配加工，不需要调整加工路径。板体的安装边界预留了足够的安全距离，

　　镂空字符区域距离板体边缘的尺寸大于15mm，安装时紧固件不会触及镂空区域，保证安装后板体的受力均匀，长期使用也不会出现固定位开裂的问题。字符的镂空间隙控制在8mm以上，不管是喷涂作业还是背光透光，都能保证字符轮廓清晰，不会出现笔画粘连、透光不均的情况，在常规的车间视距下，标识内容辨识度足够，能快速传递对应的提示信息。
