垂直式快速夹钳工装夹具三维设计

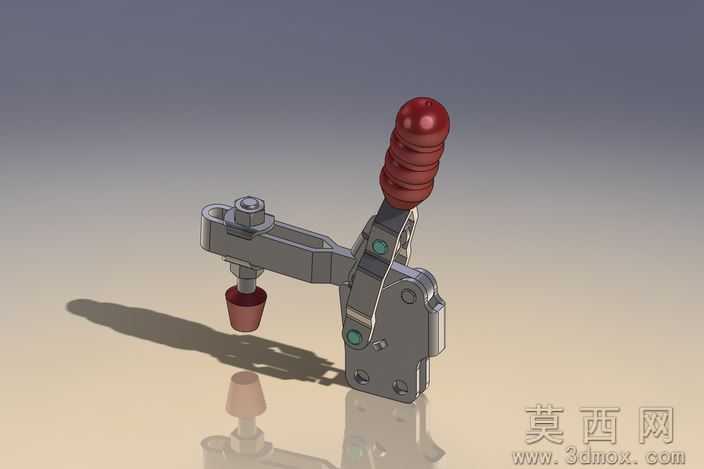

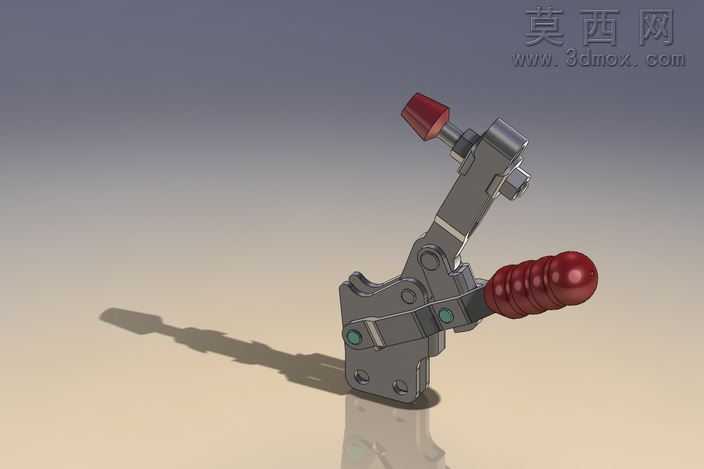

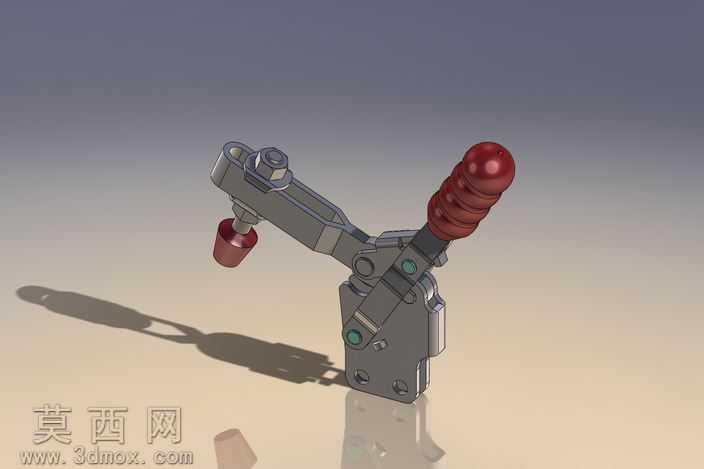

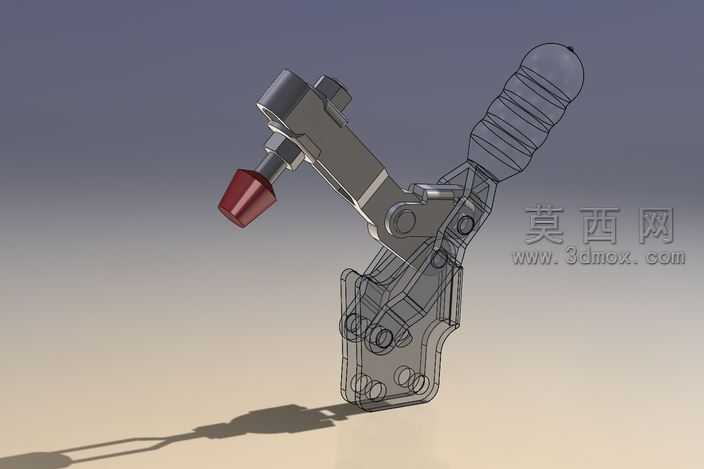

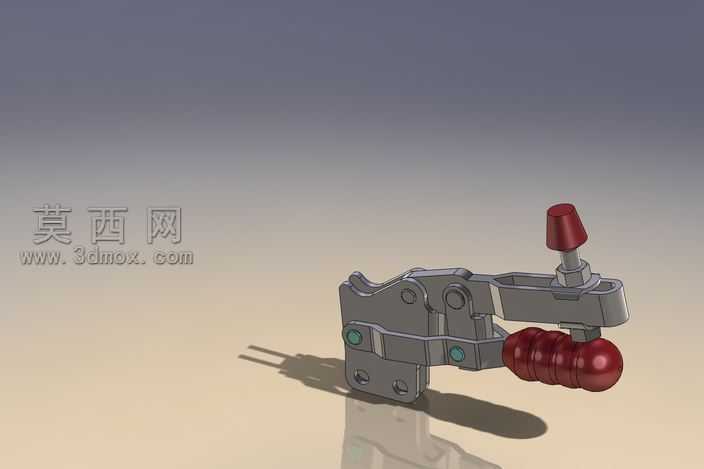

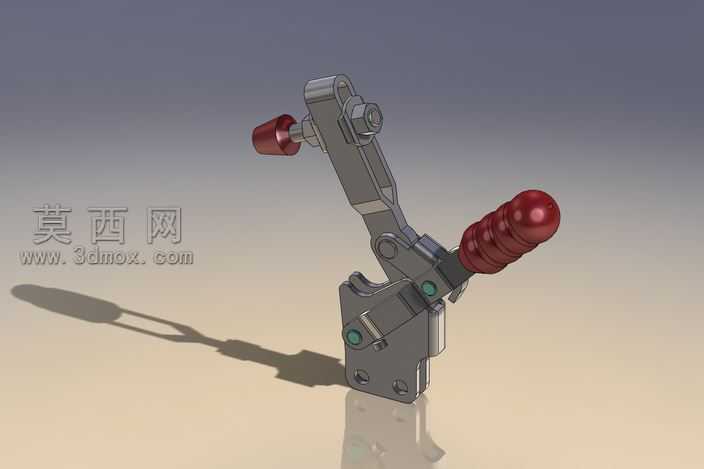

本作品为垂直式手动快速夹钳的三维参数化设计成果，建模阶段采用自底向上的装配设计思路，首先对夹钳的各个组成零件进行独立建模：包含带防滑纹理的红色树脂操作手柄、经表面氧化处理的灰铸铁夹钳基座、冲压成型的镀锌传动连杆、带缓冲橡胶压头的压紧螺杆、连接用销轴与复位弹簧、锁紧螺母等全部零部件，建模过程严格遵循机械加工工艺要求，对零件的倒角、退刀槽、安装孔位、配合公差带都做了精准还原，确保每个零件的尺寸参数符合快速夹钳的行业通用标准。装配阶段按照实际装配顺序完成组件配合，通过添加同轴、重合、平行等装配约束，完整还原了夹钳的四连杆传动结构，可实现真实的开合动作模拟：扳动操作手柄时，连杆机构带动压头完成下压锁紧与抬升释放的动作，到达锁紧位置时具备机械自锁特性，能够持续提供稳定的压紧力，不会因受振动出现松脱问题。渲染阶段针对不同零件的材质特性做了精细化的材质参数调整：操作手柄采用红色酚醛树脂材质，添加细微的磨砂纹理与半哑光反光效果，还原绝缘手柄的真实触感；金属基座与连杆部分采用铸铁镀锌材质，设置合适的金属粗糙度与环境反射率，体现金属零件的冷硬质感；压头部分的红色橡胶缓冲头添加软质橡胶的漫反射参数，表现橡胶的弹性质感；销轴与弹簧部分采用不锈钢材质，添加轻微的高光反射效果。场景搭建采用浅米色哑光地面，添加柔和的环境天光与主光源，投射出柔和的阴影，同时在地面添加微弱的反射效果，突出夹钳的整体结构轮廓，让各个部件的装配关系清晰可见。设计过程中充分考虑了夹钳的实际使用场景，优化了传动连杆的力臂比例，让手柄操作的施力更加省力，同时压头的橡胶缓冲件可以避免压紧过程中损伤工件表面，基座上的三个沉头安装孔可直接通过螺栓将夹钳固定在工装台面，适用于汽车零部件加工、焊接工装、电子装配、木工加工等多个场景的工件快速压紧定位，整体结构紧凑，动作可靠，建模精度可直接用于生产加工参考、工装方案演示以及相关教学演示使用。
