铸铁菱形带座外球面轴承UCFL结构设计

项目分类:轴承座 发布时间:2022-05-03 ID:613799
  • 铸铁菱形带座外球面轴承UCFL结构设计

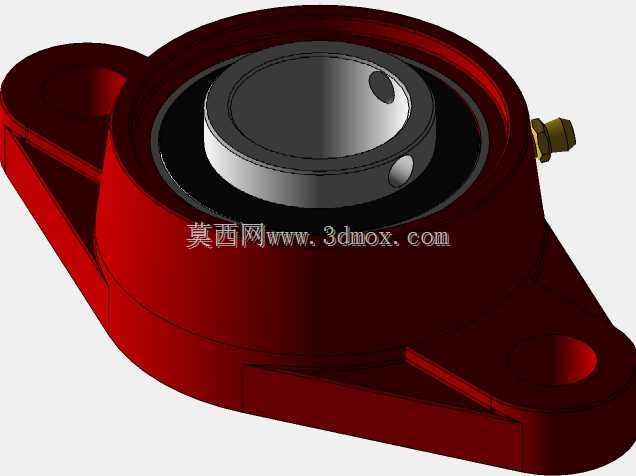

  在轻工输送线、小型农机、食品加工设备这类对安装空间有一定限制、需要快速调心补偿的传动场景里,菱形法兰式带座外球面轴承是应用频次极高的支承部件,这类部件不需要复杂的安装基座加工,仅需在安装面板上预制两个对应螺栓过孔,即可完成轴承单元的固定,相比整体式轴承座大幅降低了安装面的加工成本与装配工时。本次呈现的UCFL系列带座轴承采用铸铁一体铸造成型的外壳,外壳做了菱形切边设计,两个安装耳沿轴承中心轴对称分布,安装孔为沉孔结构,适配内六角圆柱头螺栓或者外六角螺栓的沉头安装,安装后螺栓头部不会突出座体表面,能避免设备运行过程中螺栓剐蹭传动件或者操作人员衣物的风险。座体的轴承安装腔与外球面轴承的外球面采用间隙配合设计,

  轴承装入座体后可以在一定角度范围内自适应偏转,能够补偿安装面加工误差、传动轴加工的同轴度偏差,以及设备运行过程中机架轻微形变带来的轴系偏斜问题,避免轴承因为附加径向载荷过早出现疲劳点蚀,大幅提升轴承的实际使用寿命。座体侧面预留了油嘴安装位,配套的直通式压注油杯可以直接对接黄油枪,定期向轴承内部补充锂基润滑脂,不需要拆解轴承单元即可完成维护作业,适配多粉尘、有轻微水汽的工业现场使用场景,能有效阻挡外界杂质进入轴承滚道,维持轴承滚道与滚动体之间的润滑膜完整性。外球面轴承的内圈采用顶丝锁紧结构,内圈上预制两个紧定螺钉孔,传动轴穿入内圈孔后,拧紧两个对称分布的紧定螺钉即可实现内圈与轴的周向与轴向固定,不需要额外加工轴肩、锁紧螺母等定位结构,

  对于光轴的适配性极强,现场装配时仅需按照轴的公差要求选配对应内径的轴承单元,即可快速完成轴系的支承装配。从安装边界来看,这类菱形座的两个安装孔中心距是选型时的核心参数,选型时需要核对安装面板的可用空间,确保座体安装后不会和周边的机架型材、传动轮、护罩等部件产生干涉,同时座体的中心高决定了传动轴的安装高度,在设计轴系布局时需要提前核算中心高尺寸,避免出现轴系与安装面间距不足、传动带张紧行程不够的问题。轴承内圈的内径公差适配常用的h6、h7级光轴,装配时不需要对内圈进行额外的磨削加工,直接将轴擦净后穿入内圈,锁紧顶丝即可完成装配,顶丝的锁紧扭矩需要按照对应轴径的推荐值施加,避免扭矩过大导致内圈变形、

  或者扭矩不足出现轴与内圈打滑跑圈的问题。在实际设备维护中,这类带座轴承的失效大多是因为长期未补充润滑脂、或者安装时顶丝未锁紧导致的,正常工况下按照每三个月补注一次润滑脂的频率维护,轴承的实际使用寿命可以达到设计寿命的1.2倍以上,对于有腐蚀性介质的场景,可以将铸铁座更换为不锈钢材质或者工程塑料材质的座体,但常规工业场景下铸铁座的刚性、抗冲击性能完全满足使用需求,而且成本优势明显。设计这类轴承的三维模型时,需要重点还原座体的铸造拔模斜度、安装沉孔的深度与倒角、轴承外球面与座腔的配合间隙、顶丝孔的位置与深度、油嘴的安装角度这些细节,确保模型导入装配体后可以直接用于干涉检查、安装孔位预制、装配工艺模拟,不需要二次修改模型尺寸。很多新手工程师在选型这类轴承时,容易只核对轴承内径而忽略座体的安装孔距与中心高,导致采购回来的轴承无法安装到原有面板上,或者轴的高度偏差导致传动件错位,因此在建模时需要将这些关键安装尺寸做参数化关联,方便后续选型时快速调整参数生成对应规格的模型,提升设计效率。另外座体的加强筋设计也需要还原,两个安装耳与轴承腔连接处的加强筋是提升座体抗冲击载荷能力的关键结构,省略加强筋的模型在做有限元受力分析时会出现应力值远超铸铁许用应力的问题,和实际零件的受力特性不符,无法用于后续的结构仿真验证。
