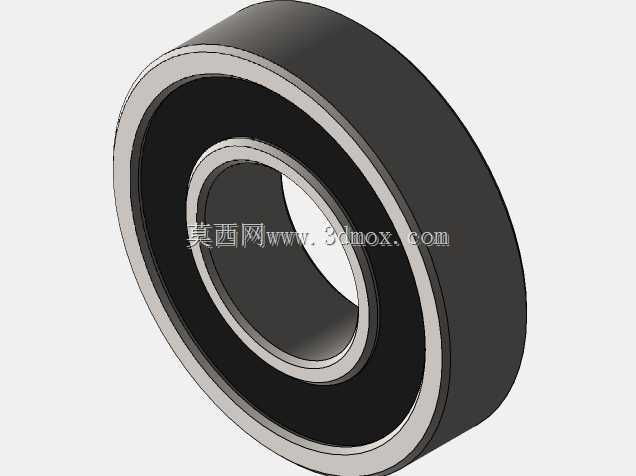

双面密封深沟球滚动轴承三维结构

　　在各类旋转传动机构的设计选型中，这类带双面接触式密封的深沟球轴承是应用覆盖范围极广的支撑部件，从中小型电机输出轴、输送机托辊、机床进给机构的支撑端，到家用电机、办公设备的旋转轴系，都能见到这类轴承的应用场景。它的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的轴向载荷，将轴系运转过程中的摩擦系数控制在极低水平，减少动力传递过程中的损耗，同时通过密封结构阻挡外界粉尘、水汽进入轴承内部滚道，避免润滑脂流失与杂质侵入造成的早期磨损。

　　从结构设计逻辑来看，这类轴承的整体构型遵循成熟的滚动轴承设计规范，由内圈、外圈、滚动钢球、保持架、两侧密封件五个核心部分组成。内圈与轴采用过盈配合装配，随轴一同旋转，内圈外侧加工有与钢球曲率匹配的弧形滚道；外圈安装在设备的轴承座孔内，多为过渡或间隙配合，作为固定支撑端，内侧同样加工有对应滚道；钢球均匀分布在内外圈滚道之间，是承载径向与轴向载荷的核心元件，钢球的直径与数量直接决定了轴承的额定动载荷、静载荷参数；保持架采用冲压钢板或工程塑料材质，作用是将每颗钢球均匀分隔，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内平稳运转，优化轴承内部的载荷分布。两侧的密封件采用丁腈橡胶材质，内嵌金属骨架提升结构强度，密封唇口与内圈外侧的密封槽形成过盈接触，既可以阻挡外部的金属碎屑、粉尘、切削液等杂质进入轴承内部，也能防止轴承内部预填的润滑脂在运转过程中泄漏，相比开式轴承，这种密封结构可以大幅延长轴承的维护周期，在粉尘较多、存在少量喷淋的工况下无需额外加装外置密封结构，简化整体轴系的设计复杂度。

　　从安装边界与尺寸适配角度，这类轴承的外形尺寸严格遵循深沟球轴承的标准尺寸系列，内孔、外径、宽度三个核心安装尺寸对应标准公称值，设计选型时无需额外定制加工安装位，可直接匹配标准公差等级的轴径与轴承座孔。安装过程中需注意，装配力不能直接作用在密封件上，需通过工装对内圈或外圈施加均匀压力，避免密封件变形导致密封失效；轴与轴承座的配合公差需根据载荷大小、转速高低、运转温度选择对应等级，轻载高速工况下内圈与轴可选用k5公差，外圈与座孔选用J6公差，重载低速工况则可适当提升过盈量，避免运转过程中出现内圈跑圈、外圈蠕变的问题。轴承的轴向定位通常采用轴用弹性挡圈、轴肩、轴承端盖组合的方式，内圈靠轴肩与挡圈实现轴向固定，外圈靠座孔台肩与端盖压紧，定位轴肩的高度不能超过轴承内圈的倒角高度，否则会导致轴承无法安装到位，同时也会影响后续拆卸维护。

　　在三维建模过程中，这类标准轴承的建模需要重点还原各部件的配合关系，滚道的曲率半径通常取钢球直径的52%左右，保证钢球与滚道的接触角符合深沟球轴承的设计要求，密封件的唇口结构需要准确还原与内圈密封槽的接触位置，保持架的兜孔形状需要与钢球外形匹配，预留合理的运转间隙，避免出现干涉问题。建模完成后可通过装配干涉检查验证各部件的位置关系，模拟轴承旋转过程中钢球的公转、自转运动状态，为后续的轴系装配仿真、干涉检查提供准确的模型基础。在实际设备设计中，这类轴承的选型需要结合轴系的载荷谱、额定转速、预期寿命计算，选择对应尺寸系列的型号，密封结构的选择则根据工况环境确定，接触式密封的防尘防水效果更好，但相比非接触式密封会产生少量额外摩擦扭矩，适合转速不超过密封件允许线速度的工况。
