铸铁外壳窄脚立式外球面轴承单元结构

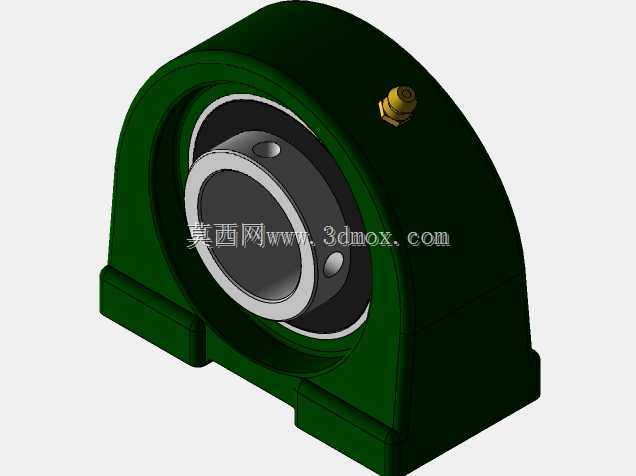

　　在轻工输送线、小型食品加工设备、纺织辅机这类对安装空间有严格限制的场景里，常规UCP型宽脚带座轴承往往会因为底座安装孔距偏大，无法适配窄幅安装面的型材或设备壁板，这时候窄脚结构的UCPA带座外球面轴承单元就成了更适配的选型方案。这类轴承单元的核心功能是为旋转轴提供径向支承，同时补偿轴系安装过程中产生的少量同轴度误差，不需要额外加工复杂的轴承安装孔位，直接通过底座的两个安装孔用螺栓固定在设备机架上即可完成装配，大幅降低现场安装的调校工作量。从结构设计逻辑来看，这个单元分为铸铁外壳与内嵌外球面球轴承两个核心部分，外壳采用拱形承载结构，相比平板式轴承座，拱形结构可以把轴传递来的径向载荷更均匀地分散到底座的两个安装支脚，

　　避免局部应力集中导致的座体开裂，外壳顶部预留的注油嘴安装位，直接连通轴承外圈与座体的储油间隙，不用拆解轴承就可以完成定期补脂，适配长时间连续运转的工况需求。内嵌的外球面轴承外圈为球面结构，和铸铁座内的球面型腔配合，允许内圈相对座体有小角度的偏转，当设备机架加工存在平面度误差、或者长轴跨距布置出现轻微绕曲时，轴承可以自动适配角度偏差，避免轴承内圈和轴之间出现附加弯矩，防止轴承提前出现疲劳点蚀。外形尺寸与安装边界方面，这类窄脚轴承座的底座宽度比同内径的标准UCP轴承座窄15%-20%，两个安装螺栓孔的中心距更紧凑，安装面的支脚做了加厚处理，保证螺栓锁紧时不会出现支脚变形，轴承内圈采用顶丝锁紧结构，装配时只需要把轴穿入内圈孔，

　　拧紧内圈上的两个紧定螺钉就可以实现轴和轴承内圈的周向与轴向固定，不需要额外加工轴肩或者配置锁紧螺母，对轴的加工精度要求更低，适合中小载荷、转速不超过3000rpm的传动场景。在实际选型应用中，要注意这类窄脚轴承座的承载能力比同内径标准宽脚座略低，不适合重载冲击的工况，比如矿山破碎设备、重型输送机的主传动端就不适用，但在小型皮带输送机的从动辊支承、包装设备的导辊支承、小型风机的叶轮轴支承这类载荷平稳、安装空间局促的位置，这类结构的轴承单元可以大幅缩减安装占用的空间，同时保留带座轴承免复杂加工、易维护的优势。建模过程中需要注意几个关键的配合尺寸：一是轴承外圈球面和座体内球面的配合公差，要预留合适的间隙保证球面可以灵活偏转，

　　同时不能间隙过大导致运转时出现晃动；二是底座安装孔的沉头深度要适配常用的内六角螺栓头尺寸，保证螺栓锁紧后头部不突出安装面；三是注油嘴的安装螺纹孔要和座体内的油道完全连通，避免出现油道堵塞导致润滑脂无法进入轴承摩擦副。另外外壳的铸造圆角要做合理处理，避免尖角位置出现铸造应力集中，轴承座底部的安装面要保证平面度要求，防止锁紧螺栓时座体出现变形导致轴承卡滞。
