燃油驱动移动式热水高压清洗机

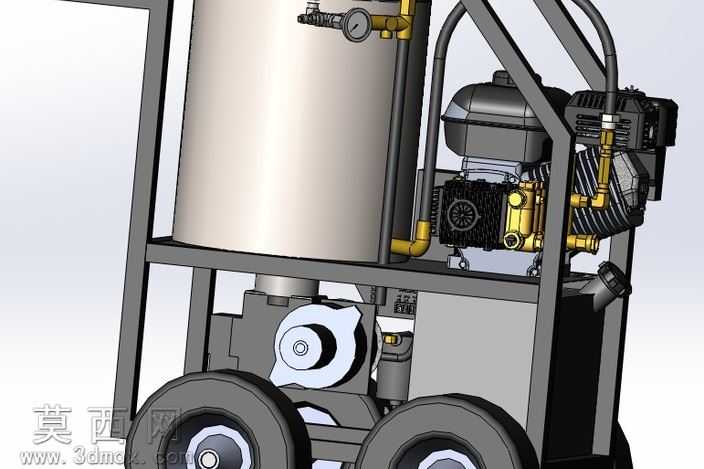

本模型为燃油驱动式热水高压清洗设备，采用三维参数化建模完成整体装配设计，完整还原了设备的功能结构与布局逻辑。建模过程中按照实际设备的功能分区进行层级化装配，将整机划分为动力单元、加热储水单元、高压泵组、管路阀组、移动机架五大模块，各模块间保留真实的装配约束关系，可清晰呈现部件间的连接与传动逻辑。材质渲染上针对不同部件做了区分处理：立式储水加热罐体采用哑光金属材质模拟不锈钢罐体的质感，表面做了细微的磨砂纹理处理，还原真实工业罐体的表面状态；内燃机及高压泵体部分做了分色处理，发动机散热鳍片、泵体铜质接头、黑色密封件分别赋予对应材质，金属管路的黄铜接头、黑色耐油橡胶管路都做了材质区分，机架采用方管焊接结构的金属哑光材质，行走脚轮做了橡胶轮面与金属轮毂的材质分层，整体渲染效果贴近真实工业设备的视觉质感。结构设计上，设备采用管式焊接机架作为承载主体，底部配置两个大直径行走轮配合前端支撑结构，实现设备的便捷移动与作业时的稳定放置；上部立式罐体为储水与加热集成结构，罐体顶部配置压力表与控制阀门，用于实时监测输出水压并调节水路状态；罐体侧方集成燃油发动机与高压柱塞泵，发动机通过传动结构驱动高压泵运转，泵体通过黄铜管路与罐体连接，将加热后的热水加压输出，管路上配置了阀门、接头等标准件，完整还原了高压水路的走向与连接逻辑；设备的动力、加热、加压功能集成在紧凑的机架空间内，各部件布局充分考虑了管路走向的合理性与操作维护的便捷性，避免了部件间的干涉问题，整体结构紧凑且功能完整，可作为清洗设备结构设计、教学演示的参考模型，清晰展现燃油式热水高压清洗机的工作原理与结构组成。
