标准通孔式七段数码显示器件结构

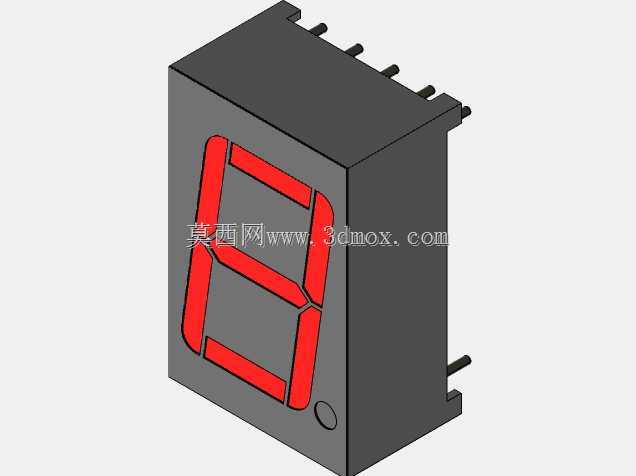

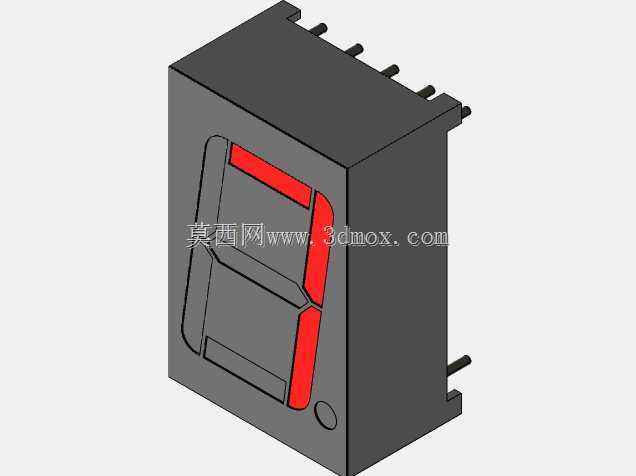

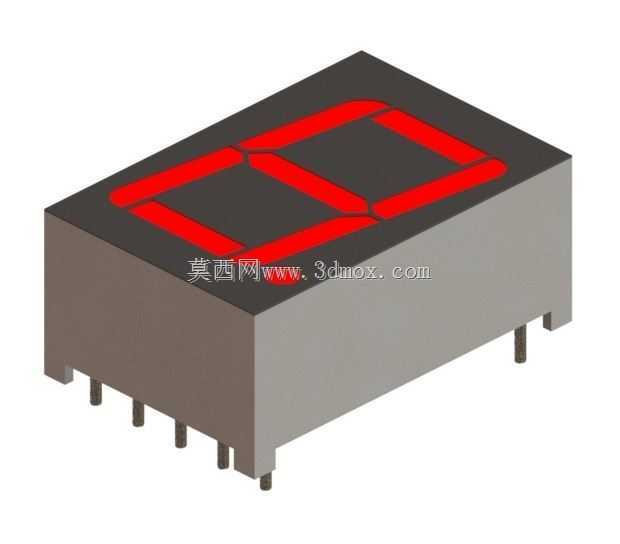

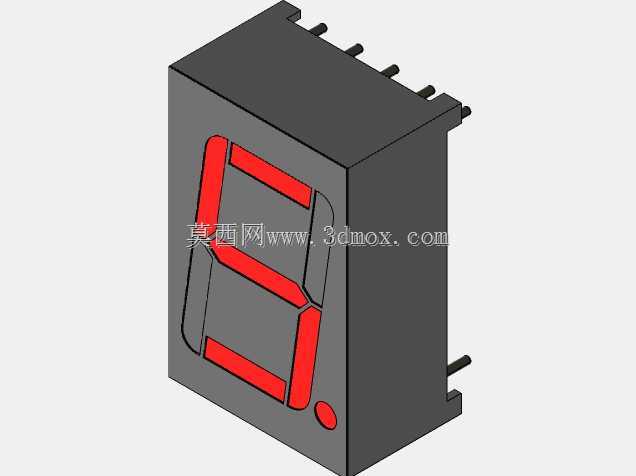

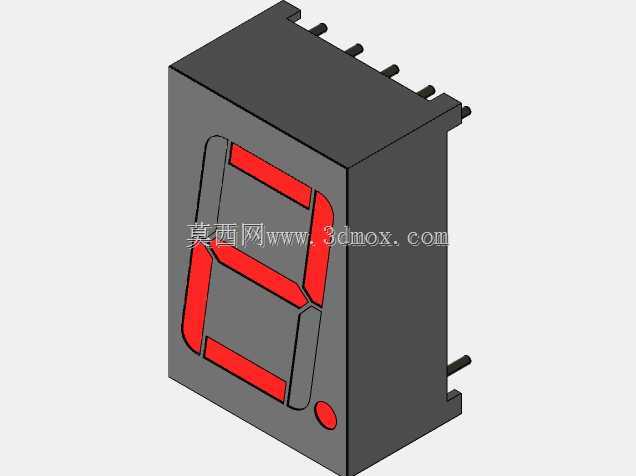

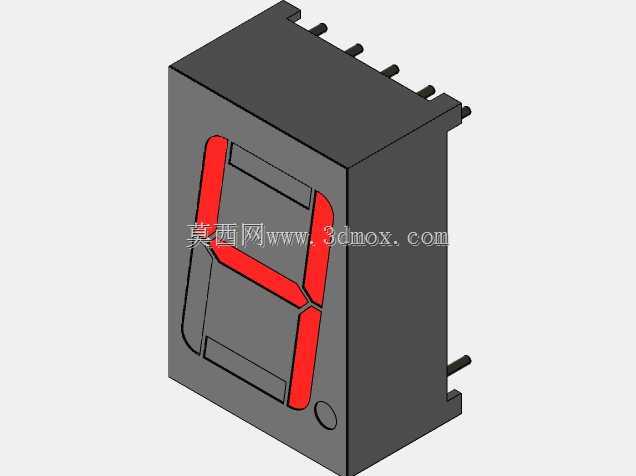

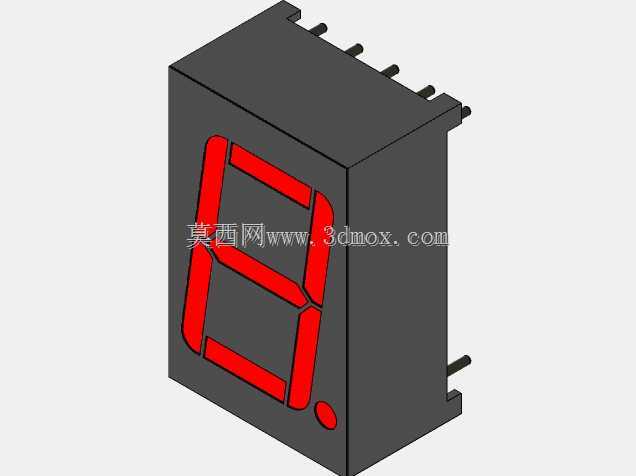

　　这类通孔式七段显示器件在工业控制、仪器仪表、家电控制板和小型计数装置中十分常见，主要用于数字量的本地可视化。与点阵屏或液晶模块相比，它的优势在于驱动逻辑简单、亮度高、成本低，在强光和低温环境下仍能保持较好的可读性，因此常被布置在面板正面或PCB板载位置，用来显示温度、压力、转速、工位计数、参数代码等信息。实际选型时，结构工程师不能只看发光段形状，还要同时确认字符高度、壳体边界、引脚间距和焊接高度，否则外壳开窗、遮光罩和主板布局很容易出现干涉。该模型按标准通孔器件的装配关系建立，黑色封装主体与红色发光段面形成明确分区，段码轮廓覆盖常规数字显示所需的七段组合，并保留小数点与无小数点两种使用状态下的结构表达。底部引脚采用直插排布，

　　适合波峰焊或手工焊场景；引脚位置、伸出长度和壳体底面到板面的距离均按板级安装习惯处理，可直接用于PCB封装校核、面板开孔检查和整机内部空间确认。从设计思路上看，数码管并非孤立零件，它往往与限流电阻、驱动芯片、遮光泡棉和透明视窗共同组成显示子系统。建模时将显示面作为基准面，有利于与面板窗口对齐；将壳体侧面和底面作为限位参考，可判断周边元件是否需要避让；将引脚作为安装特征，则能提前发现焊盘间距、孔径和丝印方向是否匹配。对于多只数码管并排使用的设备，还可以利用该模型快速复制阵列，检查字符间距、段码朝向以及相邻器件之间的最小安全间隙。外形方面，长方体塑封外壳占据主要空间，顶部显示区略低于壳体边框，便于贴合滤光片或遮光材料；

　　底部引脚沿长度方向均匀分布，焊接后器件与PCB之间保留必要间隙，既方便清洗助焊剂残留，也能减少热应力对焊点的影响。在整机结构评审中，这类模型的价值不在于渲染效果，而在于把显示窗口、安装高度、引脚位置和周边元件关系一次性表达清楚，从而减少打样后因开孔偏移、器件顶壳或焊盘不匹配造成的返工。
