法兰式手动水控制阀全套结构设计

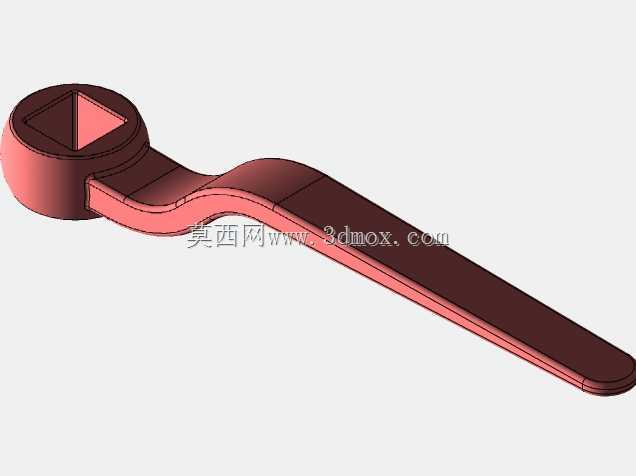

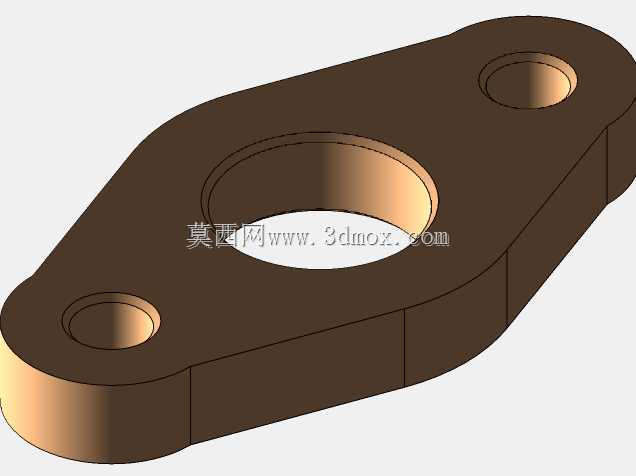

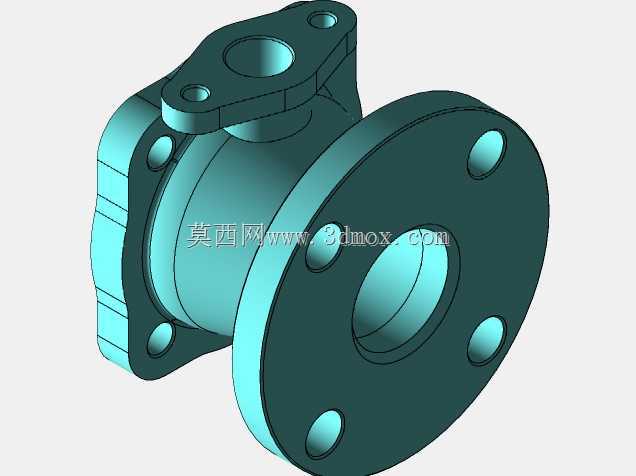

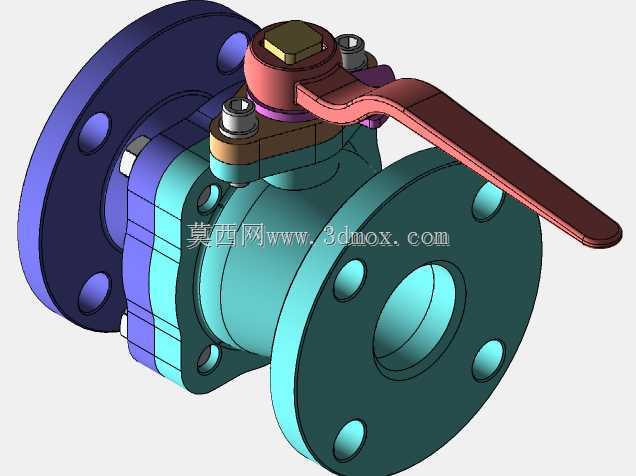

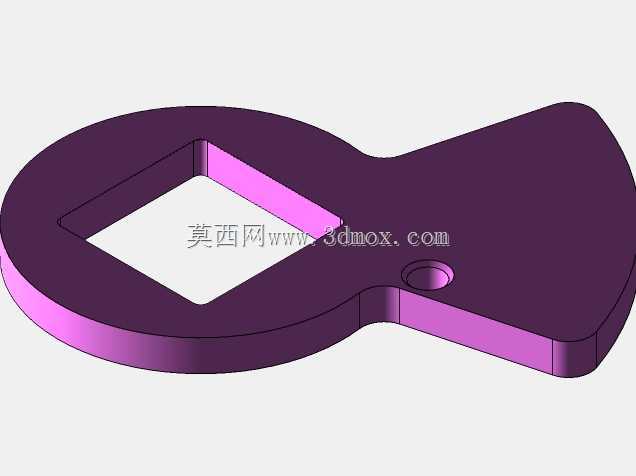

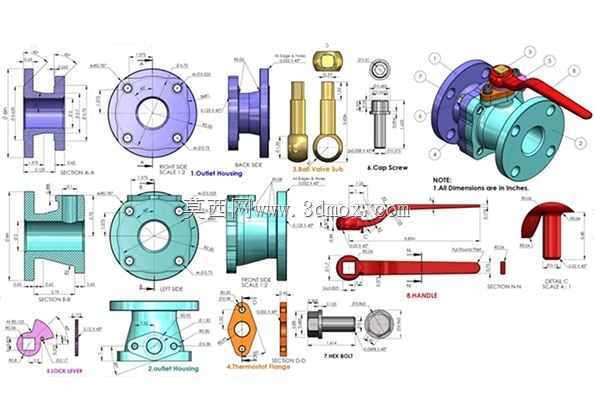

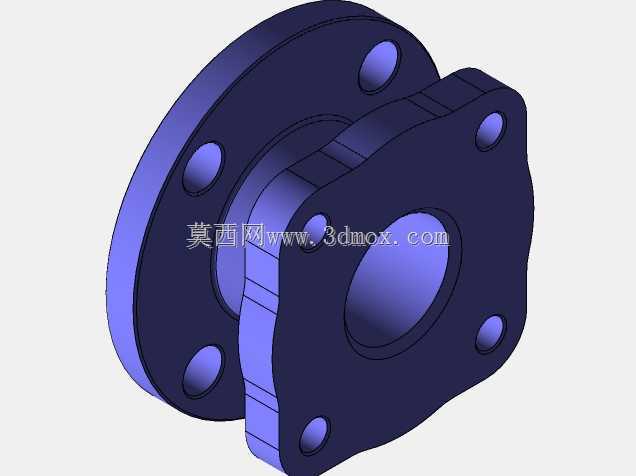

　　这套水控制阀的结构设计，主要面向民用供水、工业循环水、暖通给排水等管路系统的通断控制场景，在实际工程应用中，这类手动控制阀常被安装在管路支路入口、设备进水端、检修段旁通位置，无需额外动力源，依靠人工操作手柄即可完成管路介质的通断切换，适配常温清水、低浓度水溶液等无强腐蚀性的流体介质工况。从结构组成来看，整套模型完整还原了阀门的全部装配零件，包括两端带安装孔的法兰式阀体、阀杆密封组件、球形启闭件、红色操作手柄、锁紧螺钉、定位垫片、密封压盖等全部零部件，每个零件的配合公差、安装定位关系都在建模过程中做了对应约束，完全符合实际机械装配的逻辑。设计过程中优先考虑了现场安装的适配性，两端法兰采用标准管路法兰尺寸，螺栓孔的分布圆直径、孔位数量、

　　孔径都匹配常用的同通径管路法兰标准，安装时无需额外加工转接件，可直接与现场管路法兰对接，法兰端面预留了密封垫片的安装槽位，能保证装配后的密封性能，避免介质渗漏。操作端的手柄长度经过力矩核算，正常成年操作人员无需借助加力杆，即可单手完成阀门的启闭操作，手柄表面做了防滑结构设计，操作时不易打滑，手柄的转动角度设置了90度限位，全开时手柄与管路方向平行，全关时与管路方向垂直，现场巡检人员可直接通过手柄朝向快速判断阀门的启闭状态，无需额外加装状态指示装置。阀体内部的流道做了等通径设计，介质流经阀门时的压力损失更小，不会出现明显的节流降压问题，适配对管路压损有要求的供水系统。阀杆位置采用了多层密封结构，从建模的装配关系可以看到，

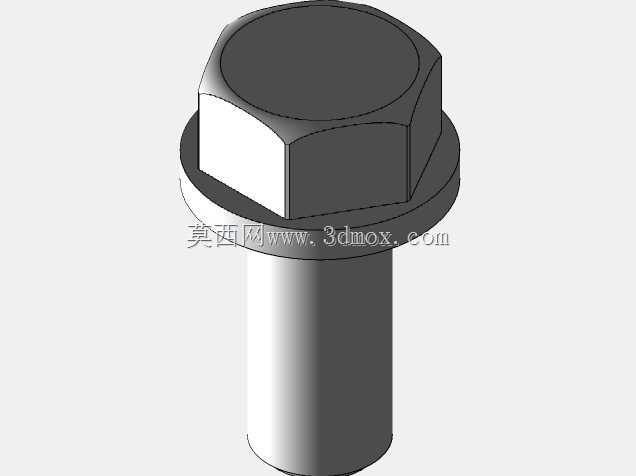

　　阀杆与阀体接触位置设置了密封填料、压盖锁紧结构，长期使用出现密封磨损时，可通过拧紧压盖螺栓补偿密封量，无需整体拆解阀门即可完成密封维护，大幅降低现场运维的工作量。所有连接紧固件都采用标准件设计，螺栓、螺母、锁紧卡簧全部选用通用标准规格，后期维护更换时无需定制特殊配件，可直接采购同规格标准件替换。整套模型的零件拆分完全符合实际加工工艺，阀体部分采用铸造后机加工的工艺路线建模，手柄采用冲压成型结构，球形阀芯采用精加工后抛光处理，每个零件的建模都预留了机加工的余量基准，结构设计不存在加工干涉、无法装配的问题，既可以作为阀门设计入门的练习参考，也可作为同类型阀门改型设计的基础结构模板，用于适配不同通径、不同压力等级的管路控制需求。

　　在安装边界上，模型完整呈现了阀门安装所需的操作空间，手柄转动范围内无结构干涉，安装时需在手柄侧预留足够的操作空间，保证操作人员可顺利完成90度转动操作，法兰对接时的螺栓安装空间也做了对应校核，螺栓可从侧面顺利穿入并完成螺母锁紧，不会出现螺栓无法安装的空间干涉问题。
