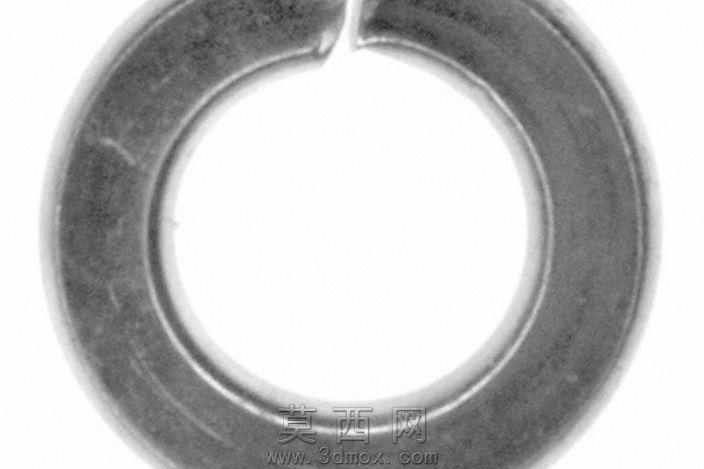

开口式锁紧拆分垫圈三维结构设计

本模型为开口式锁紧拆分垫圈，建模过程以机械设计标准为核心依据，首先通过草图绘制确定垫圈的内外径基准尺寸，精准还原环形基体的轮廓边界，针对垫圈的开口拆分结构，采用拉伸切除特征完成开口缝隙的成型，严格控制缝隙的宽度与切口角度，保证其锁紧功能的结构合理性。建模过程中对垫圈的环形截面做了精细化处理，通过圆角特征优化垫圈内外边缘的过渡结构，避免锐边结构带来的应力集中问题，同时还原金属垫圈表面的细微加工纹理特征，在材质渲染环节，选用碳素结构钢材质参数，调整金属材质的粗糙度、反光度与环境光遮蔽参数，还原钢制垫圈经冲压加工后的哑光金属质感，让模型视觉效果贴近真实工业零件的实物状态。结构设计上，该拆分垫圈依靠开口处的弹性形变实现锁紧防松功能，建模时精准还原了开口处的错位预紧结构，保证垫圈在装配状态下能够通过自身弹力抵紧螺栓与被连接件端面，起到防松止退的作用。设计思路围绕紧固件的实际装配需求展开，在保证垫圈基础承压能力的前提下，通过开口拆分的结构设计简化装配流程，无需完全拆卸螺栓即可完成垫圈的加装或更换，适配多种规格的螺纹连接件装配场景。建模全程遵循机械零件的尺寸公差规范，对垫圈的厚度、内外径公差、开口位置精度都做了参数化约束，方便后续根据不同的螺栓规格快速调整模型尺寸，适配不同的机械装配需求，模型的结构细节完整还原了真实拆分垫圈的功能特征，可用于机械装配演示、紧固件选型参考以及相关机械结构的虚拟装配验证。
