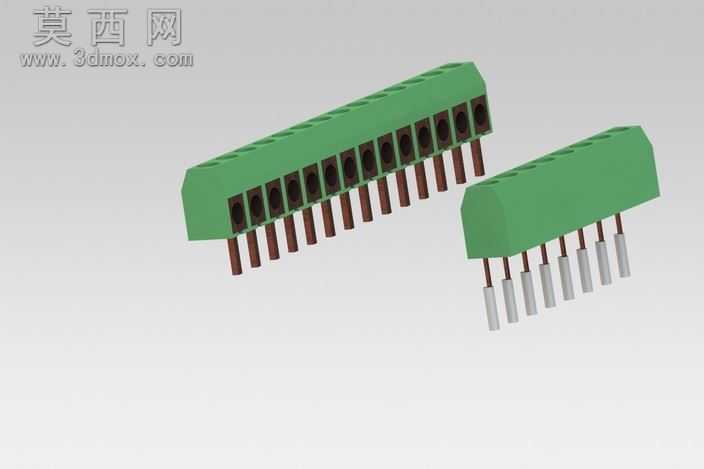

14针绿色接线排针连接器三维建模作品

本作品为14针排针式接线连接器的三维建模成果，建模过程以SolidWorks为核心工具，遵循电子接插件的实际生产尺寸规范完成全参数化设计。建模初期先梳理排针连接器的结构逻辑，将整体拆分为绝缘基座、接触插针两个核心组件，先绘制绝缘基座的草绘截面，精准定位14个等距排列的插针安装孔位，通过拉伸特征生成绿色PA材质基座的主体轮廓，再对基座边缘做圆角过渡处理，还原实际注塑件的脱模倒角细节，避免尖锐棱角的建模误差。接触插针部分采用铜质基材建模，先绘制单根插针的截面轮廓，通过拉伸生成插针主体，再区分插针的焊接端与插接端结构，对插接端做细微的锥度处理，还原实际插针的导向插入结构，完成单根插针建模后通过线性阵列特征，按照标准2.54mm排针间距生成14根插针的完整排布，再通过配合约束将插针与绝缘基座完成装配，确保每根插针的伸出长度、安装同轴度都符合行业通用接插件的尺寸标准。材质渲染阶段，为绝缘基座赋予哑光绿色工程塑料材质，调整材质的粗糙度、反光度参数还原PA66注塑件的真实质感，为插针赋予铜合金镀锡材质，区分插针与基座接触段、外露焊接段的材质色泽差异，焊接端做亮银色金属质感处理，基座内部嵌合段做暗铜色处理，提升模型的真实感。结构设计上充分考虑排针连接器的实际使用场景，基座的安装孔位做沉台设计，适配波峰焊工艺的安装需求，插针的排布间距严格遵循通用接插件的互换性标准，确保该模型可直接用于PCB布线的配套设计参考，建模过程中对所有特征做参数化关联，后续可通过修改孔位数量、间距参数快速衍生不同针数的同系列排针连接器模型，整体模型无破面、无重叠特征，装配关系清晰，可直接用于工程出图、3D打印样件验证或者产品展示渲染使用。
